橡胶膜储气柜使用说明1
储气柜规格储气柜公称容积：2 m3储气柜有效容积：20478
8 m3储气柜直径：34
377 m储气压力：3±1KPa底面积：928
17 m 2侧壁高度：28
5 m总高： 33
9 m储气介质：炼油尾气储气温度：一 30〜70C密封橡胶膜面积：1297 m2用钢量：56Kg储气柜密封形式：两段式橡胶膜密封2
储气柜工作原理及结构说明2
1 工作原理橡胶膜密封干式储气柜是采纳橡胶膜密封的，气柜是由侧板、立柱、顶架、顶板、活塞、密封橡胶膜、活塞调平装置、环形走道、斜梯等部件组成
该柜的外壳是由侧板、支柱、罐顶及顶板构成一个固定圆柱形几何体，其内部有一个可活动的活塞，侧板与活塞之间的密封采纳合成橡胶制的薄膜密封，
2 结构说明(1 )柜体圆形柜体壁板外设加强角钢，外部斜梯沿柜壁可通达环形走道和柜顶，斜梯各休息平台外设置检修门供工作人员进入柜内检修，柜壁上部设置通风孔，当活塞上、下运行时形成气流，使活塞上部通风
煤气进出气管设在壁板下部

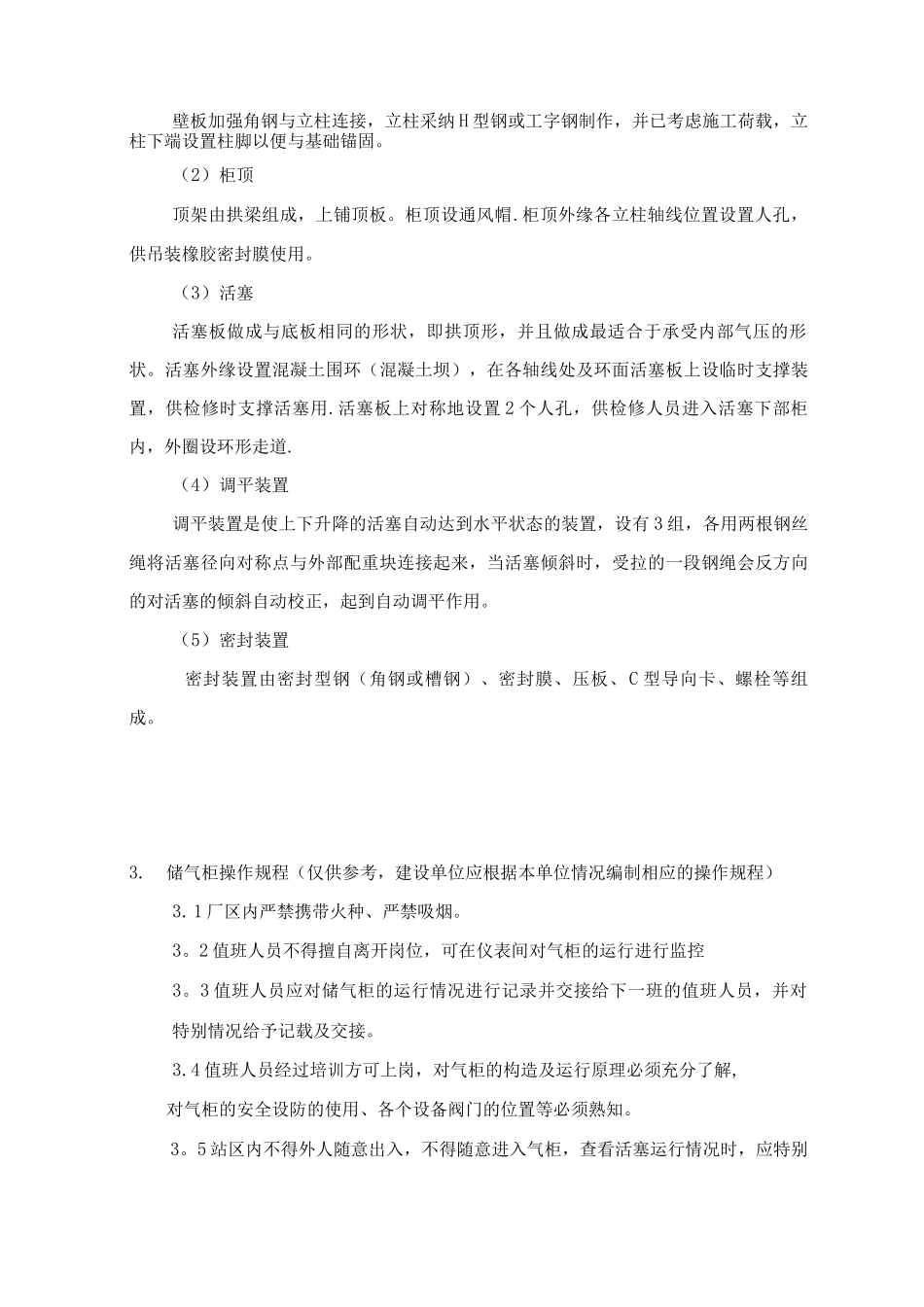

壁板加强角钢与立柱连接，立柱采纳 H 型钢或工字钢制作，并已考虑施工荷载，立柱下端设置柱脚以便与基础锚固
（2）柜顶顶架由拱梁组成，上铺顶板
柜顶设通风帽
柜顶外缘各立柱轴线位置设置人孔，供吊装橡胶密封膜使用
（3）活塞活塞板做成与底板相同的形状，即拱顶形，并且做成最适合于承受内部气压的形状
活塞外缘设置混凝土围环（混凝土坝），在各轴线处及环面活塞板上设临时支撑装置，供检修时支撑活塞用
活塞板上对称地设置 2 个人孔，供检修人员进入活塞下部柜内，外圈设环形走道
（4）调平装置调平装置是使上下升降的活塞自动达到水平状态的装置，设有 3 组，各用两根钢丝绳将活塞径向对称点与外部配重块连接起来，当活塞倾斜时，受拉的一段钢绳会反方向的对活塞的倾斜自动校正，起到自动调平作用

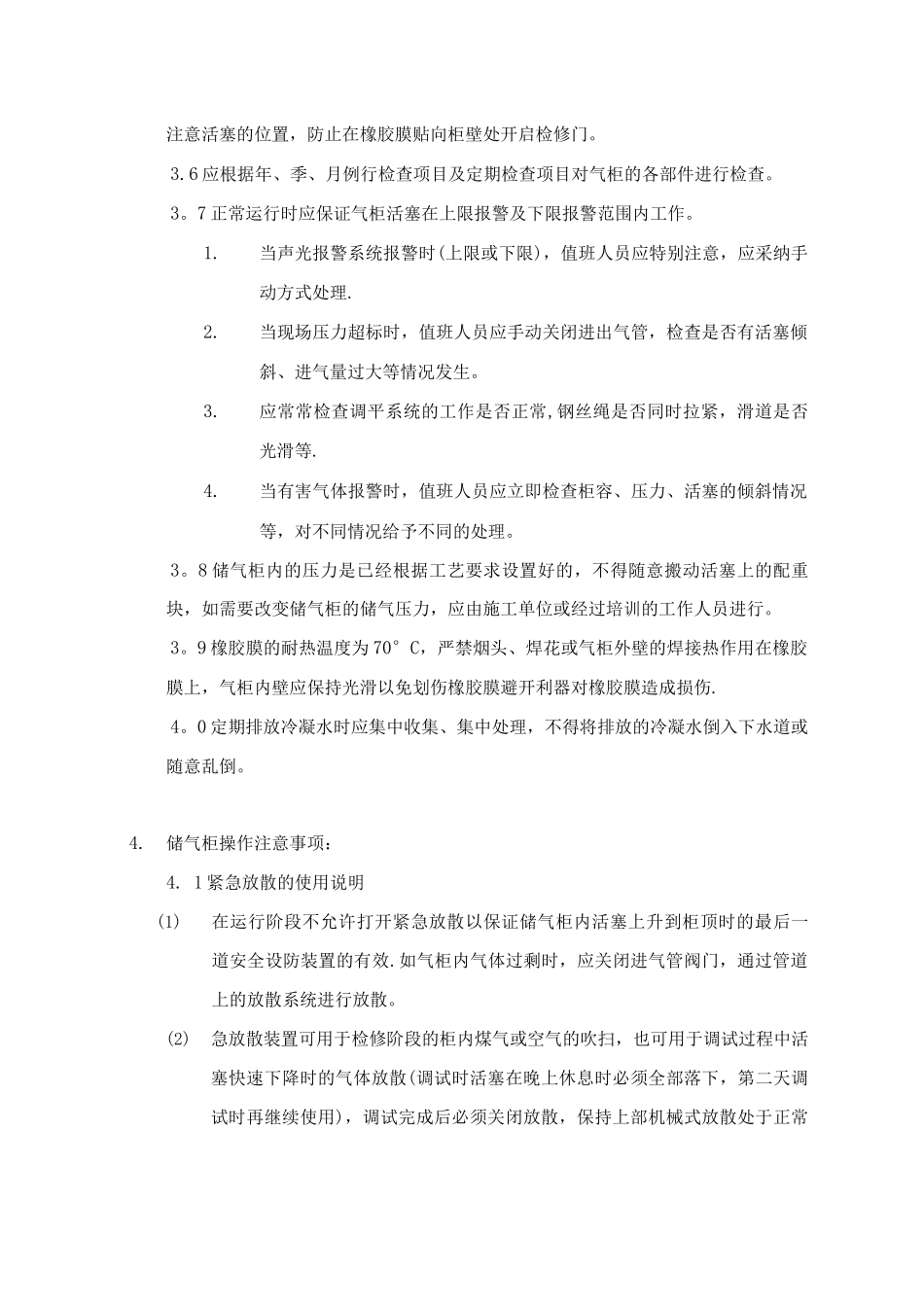

（5）密封装置密封装置由密封型钢（角钢或槽钢）、
