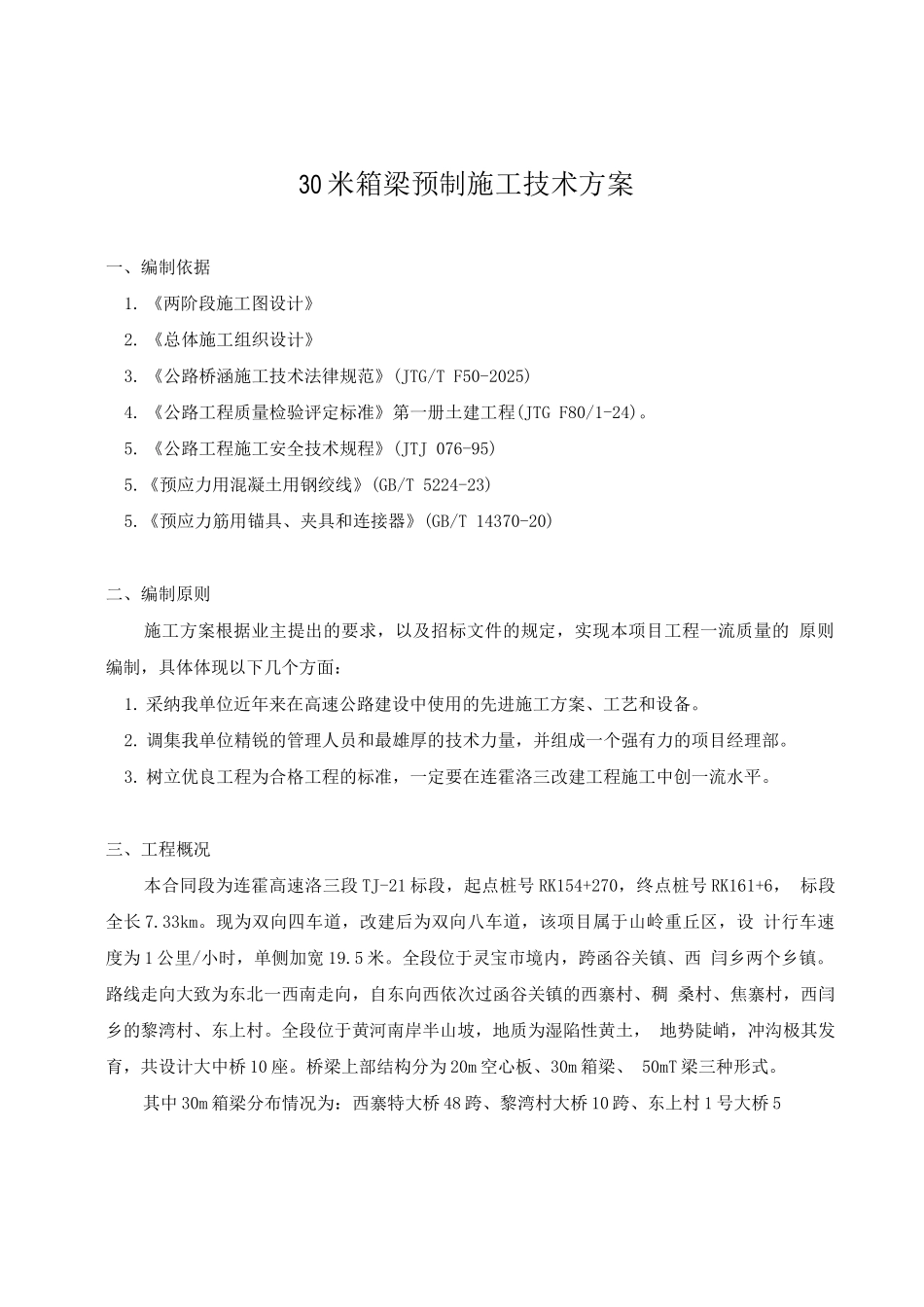

30m箱梁预制施工技术方案

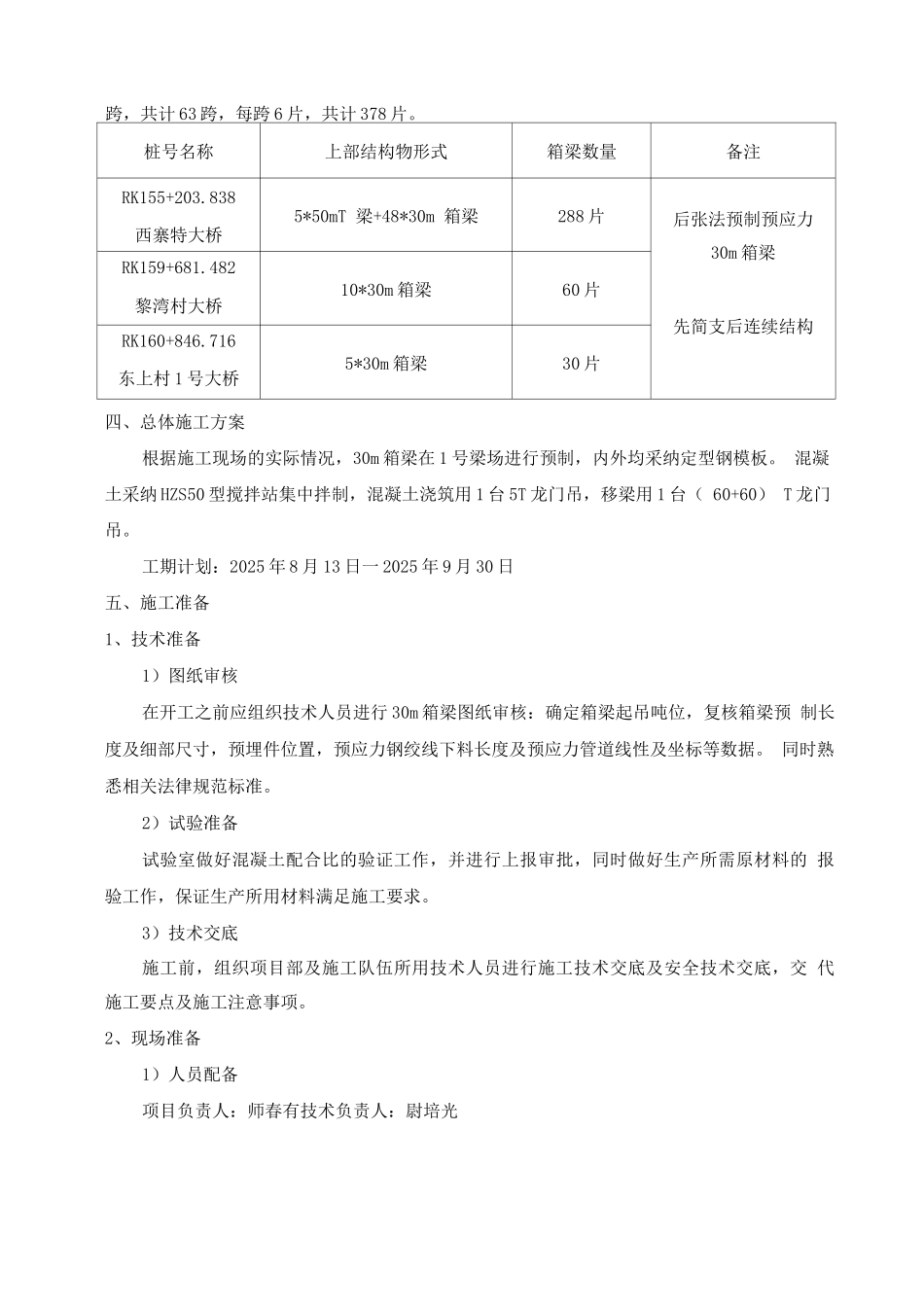

30 米箱梁预制施工技术方案一、编制依据1. 《两阶段施工图设计》2. 《总体施工组织设计》3. 《公路桥涵施工技术法律规范》(JTG/T F50-2025)4. 《公路工程质量检验评定标准》第一册土建工程(JTG F80/1-24)。5. 《公路工程施工安全技术规程》(JTJ 076-95)5.《预应力用混凝土用钢绞线》(GB/T 5224-23)5.《预应力筋用锚具、夹具和连接器》(GB/T 14370-20)二、编制原则施工方案根据业主提出的要求，以及招标文件的规定，实现本项目工程一流质量的 原则编制，具体体现以下几个方面：1. 采纳我单位近年来在高速公路建设中使用的先进施工方案、工艺和设备。2. 调集我单位精锐的管理人员和最雄厚的技术力量，并组成一个强有力的项目经理部。3. 树立优良工程为合格工程的标准，一定要在连霍洛三改建工程施工中创一流水平。三、工程概况本合同段为连霍高速洛三段 TJ-21 标段，起点桩号 RK154+270，终点桩号 RK161+6， 标段全长 7.33km。现为双向四车道，改建后为双向八车道，该项目属于山岭重丘区，设 计行车速度为 1 公里/小时，单侧加宽 19.5 米。全段位于灵宝市境内，跨函谷关镇、西 闫乡两个乡镇。路线走向大致为东北一西南走向，自东向西依次过函谷关镇的西寨村、稠 桑村、焦寨村，西闫乡的黎湾村、东上村。全段位于黄河南岸半山坡，地质为湿陷性黄土， 地势陡峭，冲沟极其发育，共设计大中桥 10 座。桥梁上部结构分为 20m 空心板、30m 箱梁、 50mT 梁三种形式。其中 30m 箱梁分布情况为：西寨特大桥 48 跨、黎湾村大桥 10 跨、东上村 1 号大桥 5跨，共计 63 跨，每跨 6 片，共计 378 片。桩号名称上部结构物形式箱梁数量备注RK155+203.838西寨特大桥5*50mT 梁+48*30m 箱梁288 片后张法预制预应力30m 箱梁先简支后连续结构RK159+681.482黎湾村大桥10*30m 箱梁60 片RK160+846.716东上村 1 号大桥5*30m 箱梁30 片四、总体施工方案根据施工现场的实际情况，30m 箱梁在 1 号梁场进行预制，内外均采纳定型钢模板。 混凝土采纳 HZS50 型搅拌站集中拌制，混凝土浇筑用 1 台 5T 龙门吊，移梁用 1 台（ 60+60） T 龙门吊。工期计划：2025 年 8 月 13 日一 2025 年 9 月 30 日五、施工准备1、技术准备1）图纸审核在开工之前应组织技术人员进行 30m 箱梁图纸审核：确定箱梁起吊吨位，复核箱梁预 制长度及细部尺寸，预埋件位置，预应力钢绞线下料长度及预应力管道线性及...
