35KV变电所至风井井下临时变电所10KV高压电缆敷设安全技术措施VIP专享

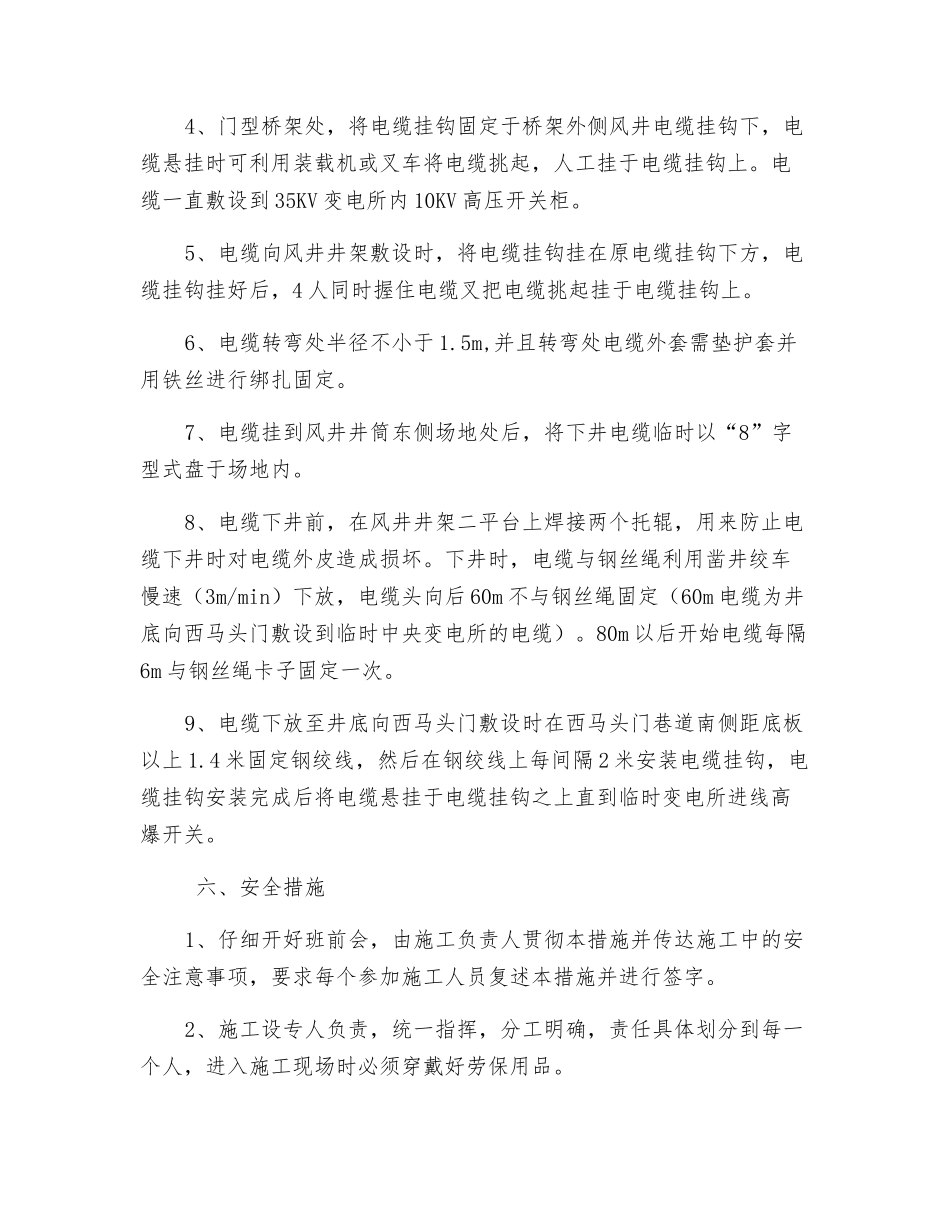

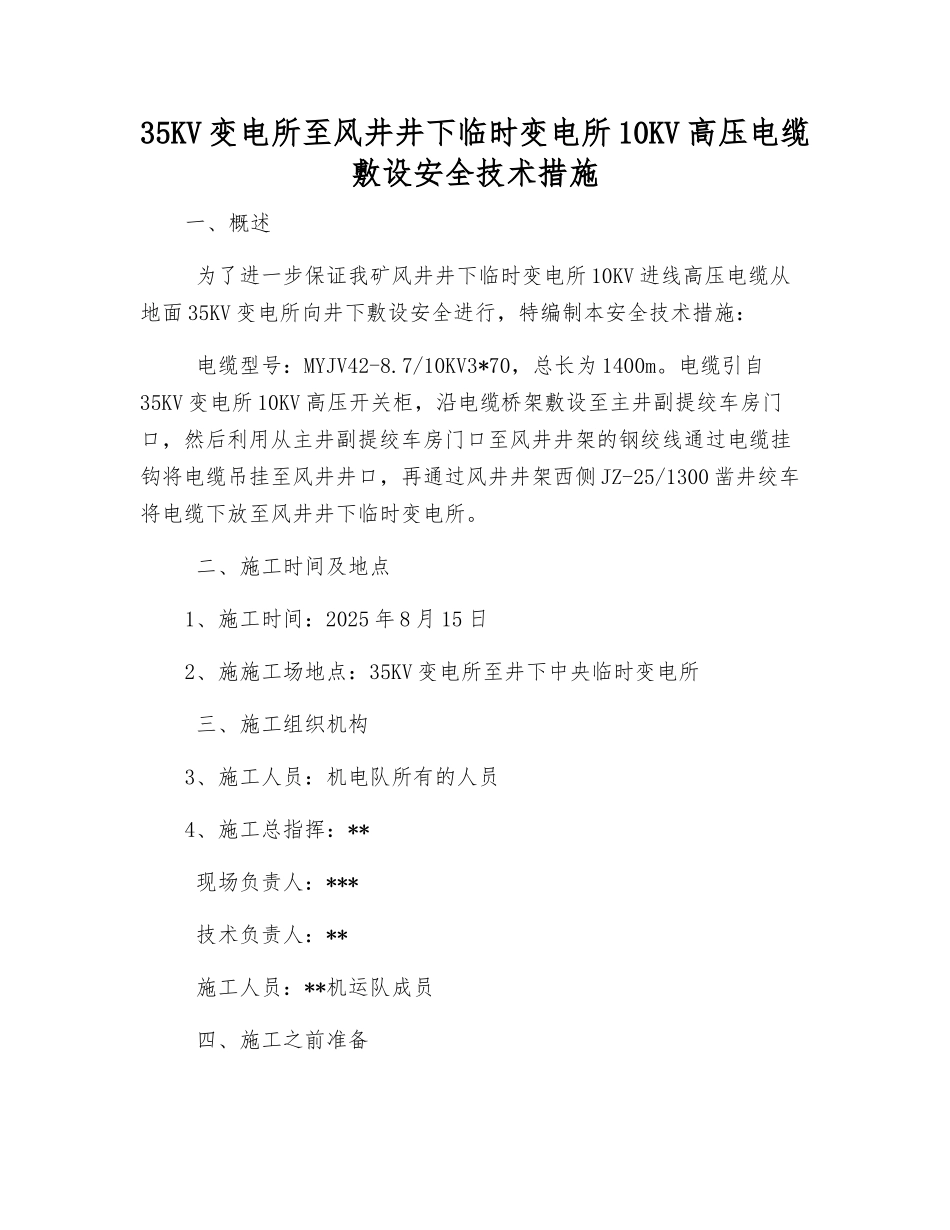

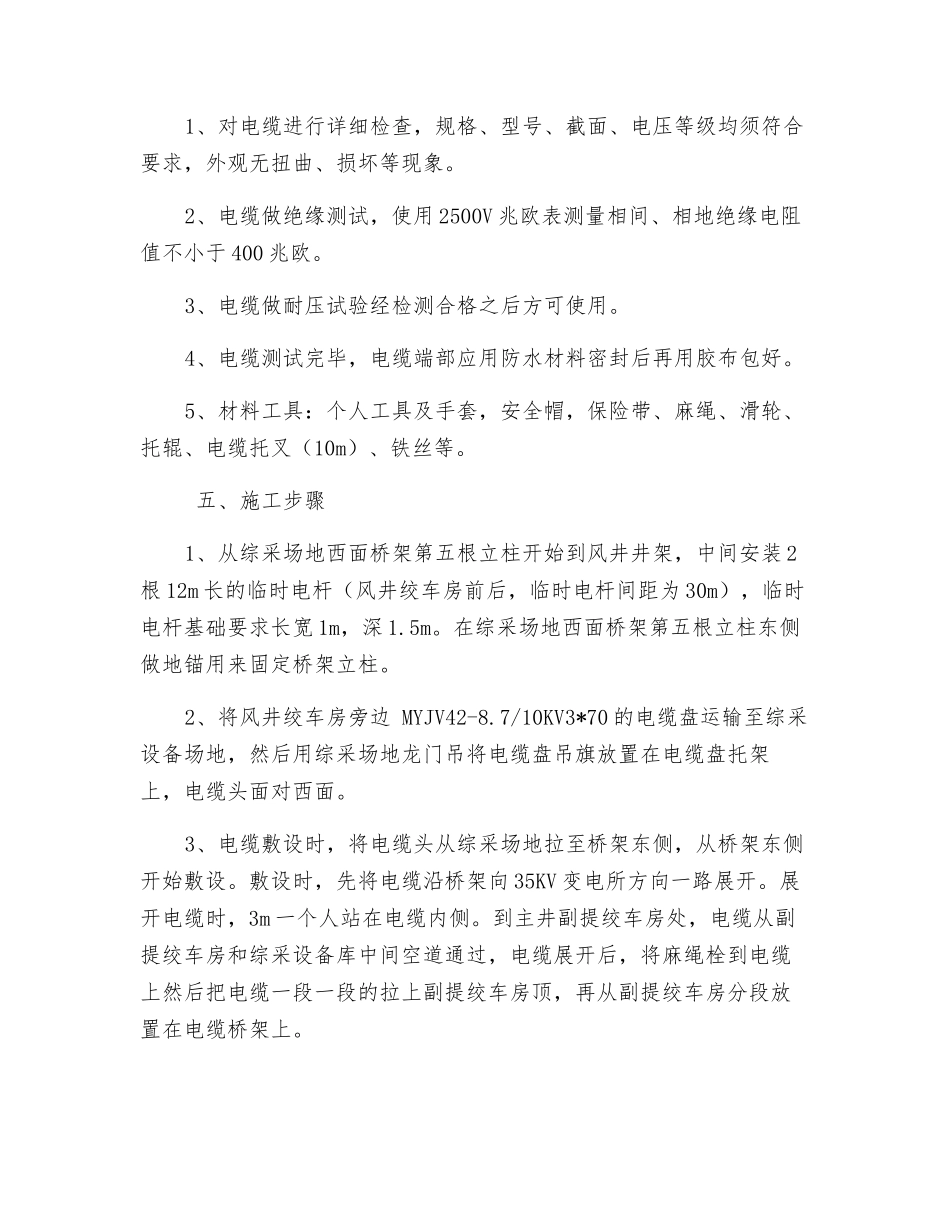

35KV 变电所至风井井下临时变电所 10KV 高压电缆敷设安全技术措施一、概述 为了进一步保证我矿风井井下临时变电所 10KV 进线高压电缆从地面 35KV 变电所向井下敷设安全进行，特编制本安全技术措施： 电缆型号：MYJV42-8.7/10KV3*70，总长为 1400m。电缆引自35KV 变电所 10KV 高压开关柜，沿电缆桥架敷设至主井副提绞车房门口，然后利用从主井副提绞车房门口至风井井架的钢绞线通过电缆挂钩将电缆吊挂至风井井口，再通过风井井架西侧 JZ-25/1300 凿井绞车将电缆下放至风井井下临时变电所。 二、施工时间及地点1、施工时间：2025 年 8 月 15 日2、施施工场地点：35KV 变电所至井下中央临时变电所 三、施工组织机构3、施工人员：机电队所有的人员4、施工总指挥：** 现场负责人：*** 技术负责人：** 施工人员：**机运队成员 四、施工之前准备1、对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、损坏等现象。2、电缆做绝缘测试，使用 2500V 兆欧表测量相间、相地绝缘电阻值不小于 400 兆欧。3、电缆做耐压试验经检测合格之后方可使用。4、电缆测试完毕，电缆端部应用防水材料密封后再用胶布包好。5、材料工具：个人工具及手套，安全帽，保险带、麻绳、滑轮、托辊、电缆托叉（10m）、铁丝等。 五、施工步骤1、从综采场地西面桥架第五根立柱开始到风井井架，中间安装 2根 12m 长的临时电杆（风井绞车房前后，临时电杆间距为 30m），临时电杆基础要求长宽 1m，深 1.5m。在综采场地西面桥架第五根立柱东侧做地锚用来固定桥架立柱。2、将风井绞车房旁边 MYJV42-8.7/10KV3*70 的电缆盘运输至综采设备场地，然后用综采场地龙门吊将电缆盘吊旗放置在电缆盘托架上，电缆头面对西面。3、电缆敷设时，将电缆头从综采场地拉至桥架东侧，从桥架东侧开始敷设。敷设时，先将电缆沿桥架向 35KV 变电所方向一路展开。展开电缆时，3m 一个人站在电缆内侧。到主井副提绞车房处，电缆从副提绞车房和综采设备库中间空道通过，电缆展开后，将麻绳栓到电缆上然后把电缆一段一段的拉上副提绞车房顶，再从副提绞车房分段放置在电缆桥架上。4、门型桥架处，将电缆挂钩固定于桥架外侧风井电缆挂钩下，电缆悬挂时可利用装载机或叉车将电缆挑起，人工挂于电缆挂钩上。电缆一直敷设到 35KV 变电所内 10KV 高压开关柜。5、电缆向风井井架敷设时，将电缆挂钩挂在原电缆挂钩下方，电缆挂钩挂好后，4 人同时握...
