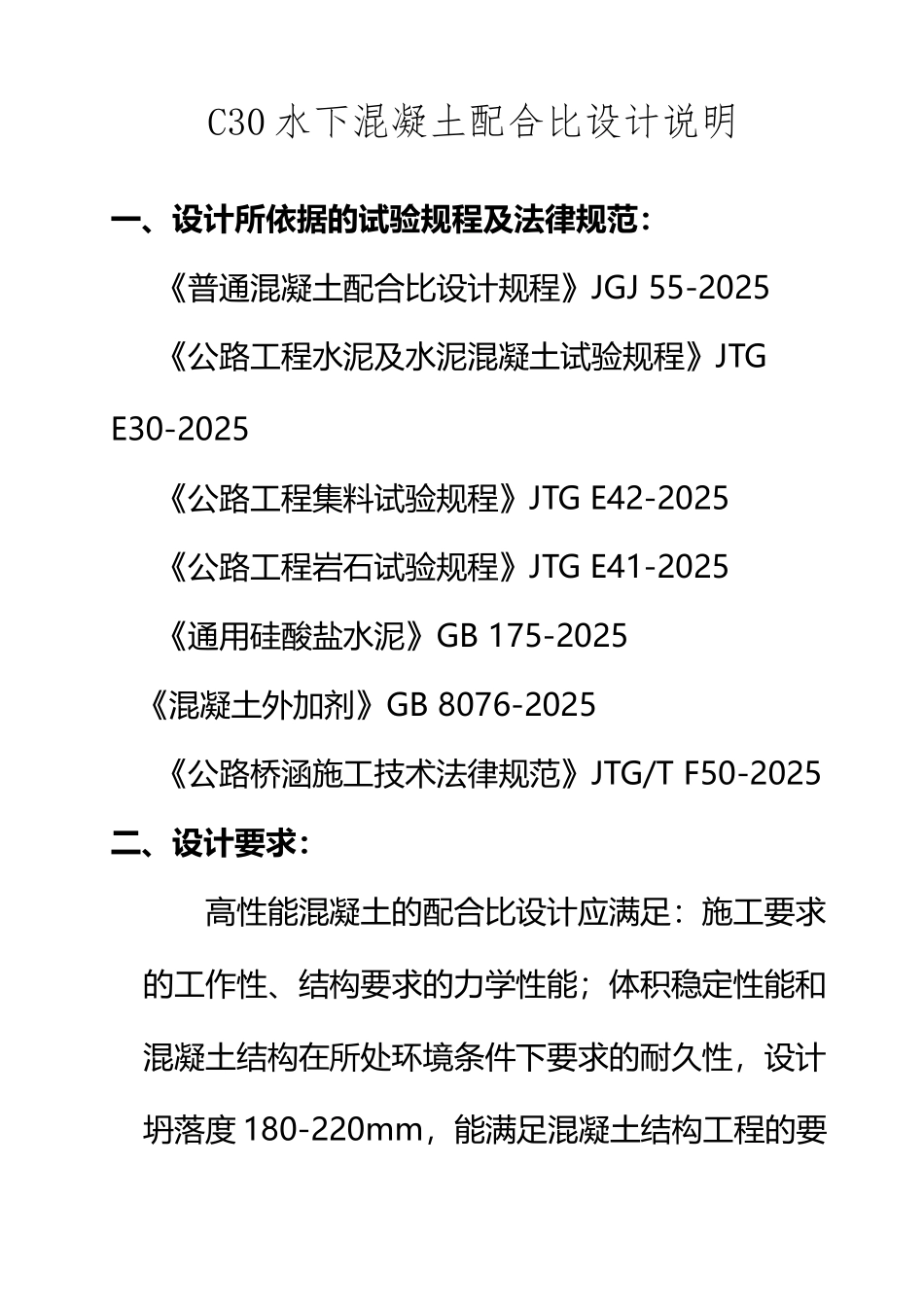

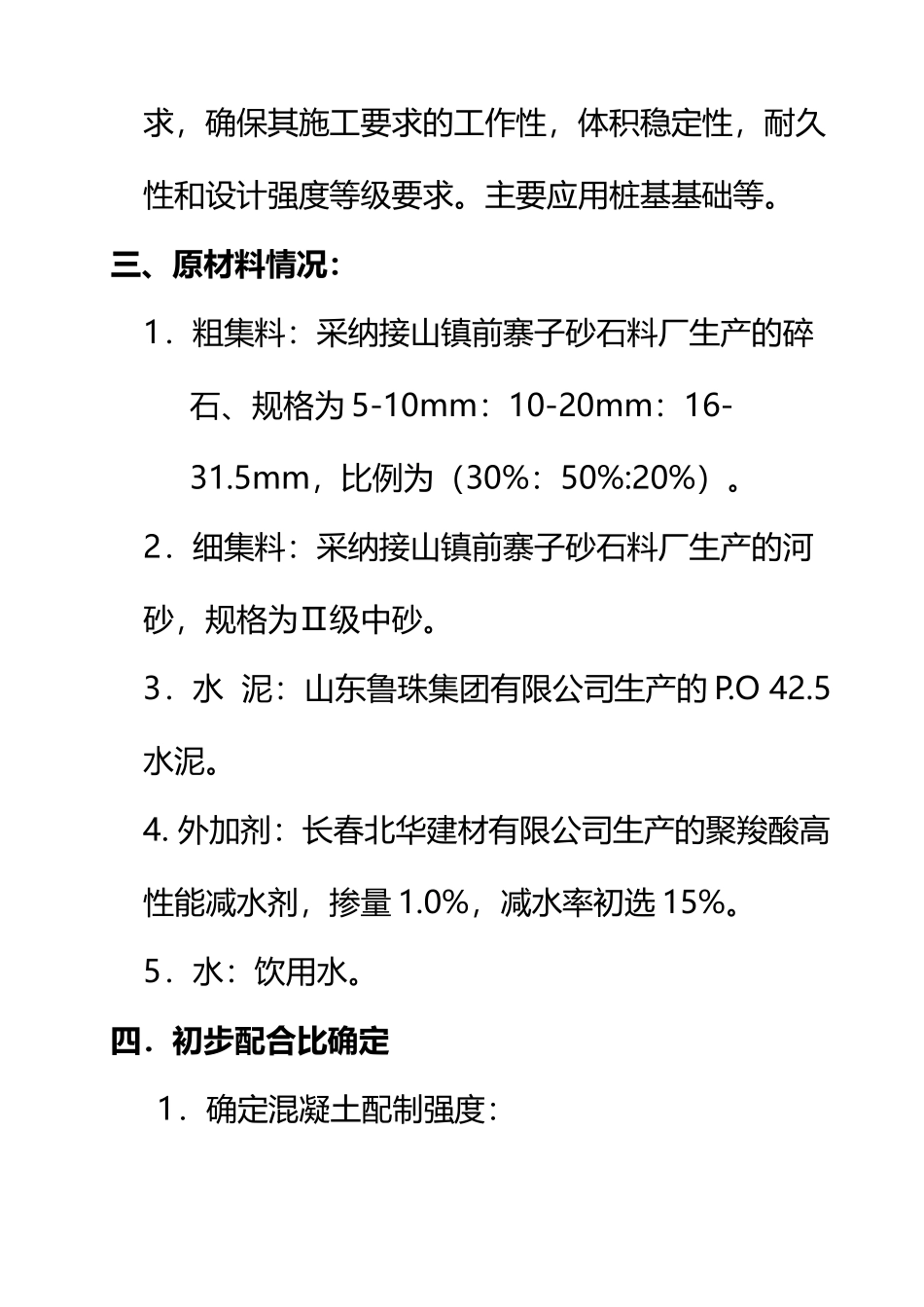

C30 水下混凝土配合比设计说明(7 页)Good is good, but better carries it.精益求精，善益求善。C30 水下混凝土配合比设计说明一、设计所依据的试验规程及法律规范：《普通混凝土配合比设计规程》JGJ 55-2025《公路工程水泥及水泥混凝土试验规程》JTG E30-2025《公路工程集料试验规程》JTG E42-2025 《公路工程岩石试验规程》JTG E41-2025《通用硅酸盐水泥》GB 175-2025 《混凝土外加剂》GB 8076-2025《公路桥涵施工技术法律规范》JTG/T F50-2025二、设计要求：高性能混凝土的配合比设计应满足：施工要求的工作性、结构要求的力学性能；体积稳定性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度 180-220mm，能满足混凝土结构工程的要求，确保其施工要求的工作性，体积稳定性，耐久性和设计强度等级要求。主要应用桩基基础等。三、原材料情况：1．粗集料：采纳接山镇前寨子砂石料厂生产的碎石、规格为 5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。 2．细集料：采纳接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。3．水 泥：山东鲁珠集团有限公司生产的 P.O 42.5水泥。4. 外加剂：长春北华建材有限公司生产的聚羧酸高性能减水剂，掺量 1.0%，减水率初选 15%。5．水：饮用水。四．初步配合比确定1．确定混凝土配制强度：已知设计强度等级为 30Mpa，无历史统计资料，查《普通混凝土配合比设计规程》 JGJ 55-2025表 4.0.2 查得：标准差 σ=5.0 Mpaƒcu,0= ƒcu,k+1.645σ= 30+1.645×5.0=38.2MPa2．计算水泥实际强度（ƒce） 已知采纳 P.O 42.5 水泥，28d 胶砂强度（ƒce）无实测值时,可按下式计算：水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表 5.1.4 选用 42.5 水泥 γc=1.16。ƒce =γc ƒce.g=1.16×42.5=49.3MPa 3．计算水胶比（W/B）：查《普通混凝土配合比设计规程》JGJ 55-2025表 5.1.2 回归系数 =0.53, =0.20混凝土所处潮湿环境，查《普通混凝土配合比设计规程》JGJ55-2025 表 3.0.4 允许最大水胶比为 0.60 符合耐久性要求，依据强度和耐久性要求设定水胶比，根据经验最佳水胶比选取0.45。4．计算用水量（mw0）：已知:拌和物坍落度 180-220mm，碎石最大粒径为 31.5mm,查《普通混凝土配合比设计规程》JGJ 55-2025 表 5.2.1-2，又经多次试拌，选取混凝土单位用水量为 182kg/m3，mwo=182×(1-15%)=1555．计算胶凝...
