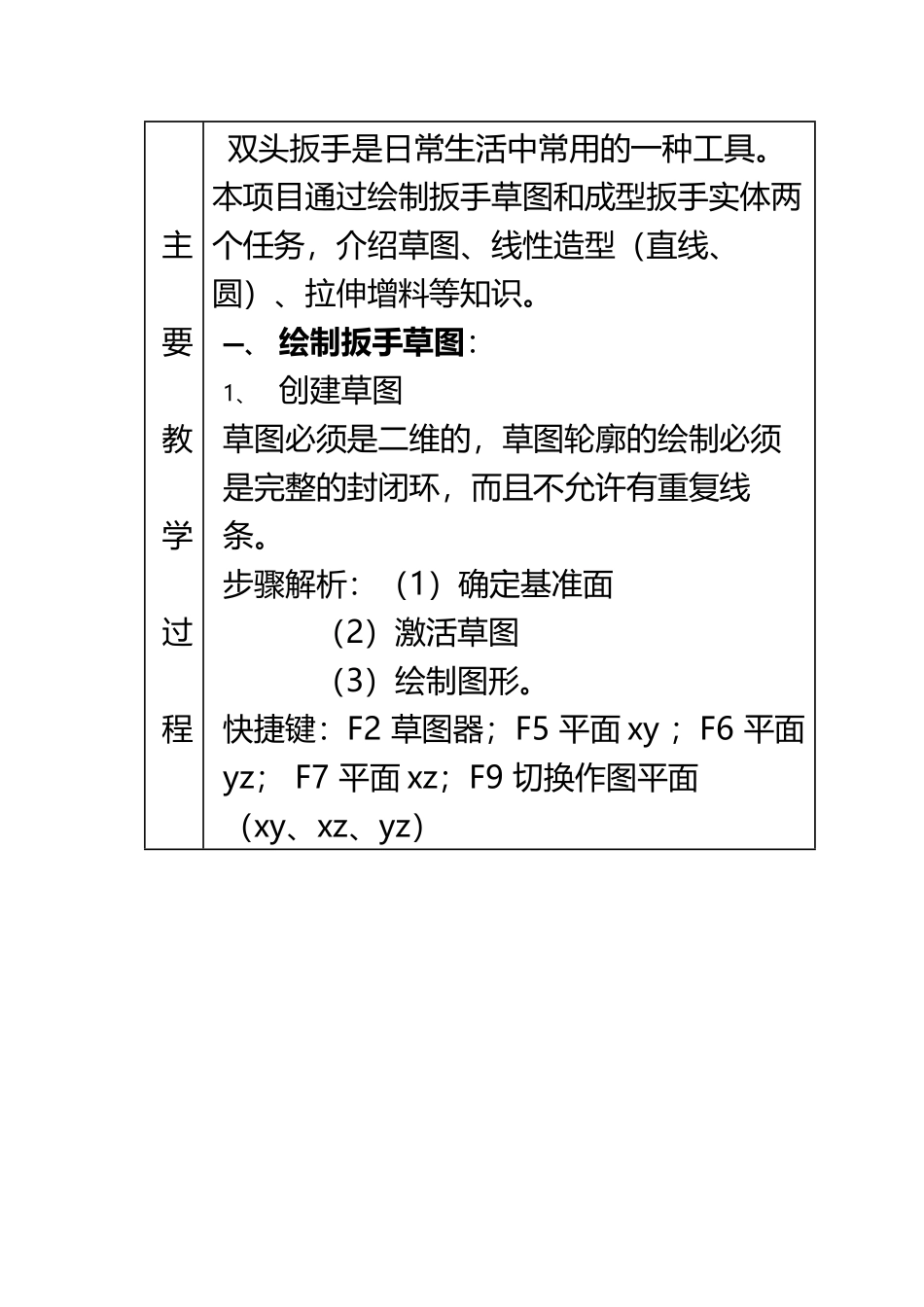

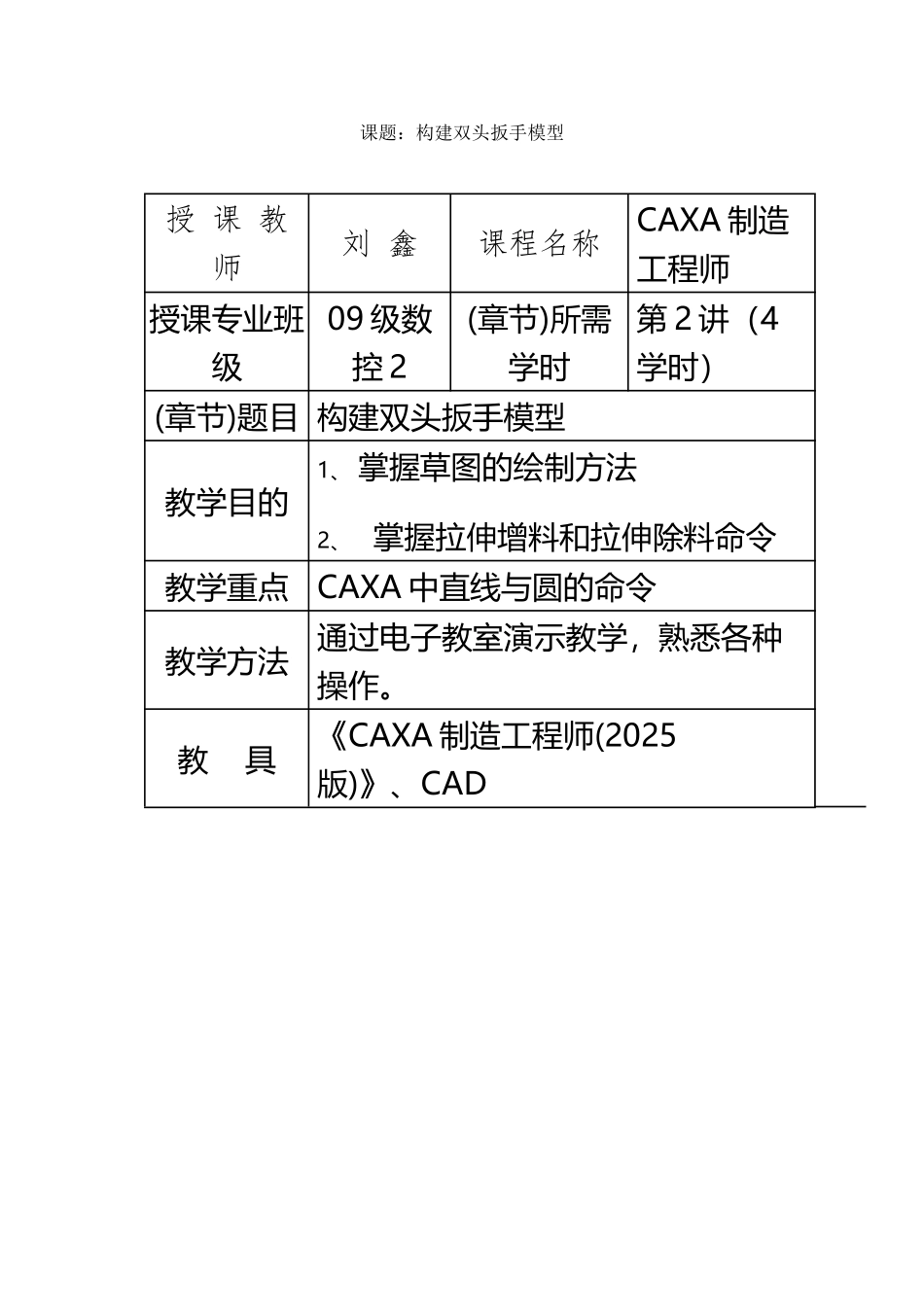

CAXA 第二周导学案3.15(7 页)Good is good, but better carries it.精益求精，善益求善。课题：构建双头扳手模型授 课 教 师刘 鑫课程名称CAXA 制造工程师授课专业班级09 级数控 2(章节)所需学时第 2 讲（4学时）(章节)题目 构建双头扳手模型教学目的1、 掌握草图的绘制方法2、 掌握拉伸增料和拉伸除料命令教学重点CAXA 中直线与圆的命令 教学方法通过电子教室演示教学，熟悉各种操作。教 具《CAXA 制造工程师(2025版)》、CAD 主 要 教 学 过 程双头扳手是日常生活中常用的一种工具。本项目通过绘制扳手草图和成型扳手实体两个任务，介绍草图、线性造型（直线、圆）、拉伸增料等知识。一、 绘制扳手草图：1、 创建草图草图必须是二维的，草图轮廓的绘制必须是完整的封闭环，而且不允许有重复线条。步骤解析：（1）确定基准面 （2）激活草图 （3）绘制图形。快捷键：F2 草图器；F5 平面 xy ；F6 平面yz； F7 平面 xz；F9 切换作图平面（xy、xz、yz）二、绘制扳手线框草图线框造型的主要功能为曲线绘制和曲线编辑修改。本节主要通过线框造型的两点线、平行线、圆盒正多边形等命令来绘制扳手的线框造型。步骤解析：1、 绘制定位直线2、 绘制圆。3、 绘制已知正多边形4、 绘制圆弧过渡，对直线与圆弧连接的位置进行过渡操作。5、 应用直线命令绘制扳手插头6、 删除多余曲线，修剪完成图形。知识点：一、 正多边形： CAXA 提供了一下两种绘制正多边形的方式，能够方便准备地绘制出给定条件的正多边形。 边：通过确定正多边形一条边的参数绘制正多边形 中心：以输入点为中心，绘制圆的外切或内接正多边形二、 曲线过渡（1） 尖角过渡：用于在给定的两条曲线之间进行过渡，过渡后在两曲线的交点处呈尖角。（2） 倒角过渡：用于在给定的两直线之间进行过渡，过渡后在两直线之间有一条按给定角度和长度绘制的直线。三、 成型扳手实体将上步中绘制的草图进行拉伸增料形成三维实体特征步骤解析：1、 选择【造型】/【特征生成】/【增料】/【拉伸】命令，弹出【拉伸增料】对话框。设置拉伸类型、方向，输入深度等。2、 单击按钮，显示实体着色的效果。3、 同样的操作，进行拉伸除料的知识梳理：1、 拉伸增料拉伸增料是将草图轮廓曲线根据指定的距离或方式进行拉伸操作，生成一个增加材料的三维实体特征。拉伸类型：固定深度、双向拉伸、拉伸到面、贯穿。 （拉伸对象、反向拉伸、增加拔模斜度、角度、向外拔模）2、 拉伸除料除料是从三维实体特征中减除与拉伸特征相交的部分。练习：`…【!|！，!??—!$^|!;….—…(!…·】;！。{
