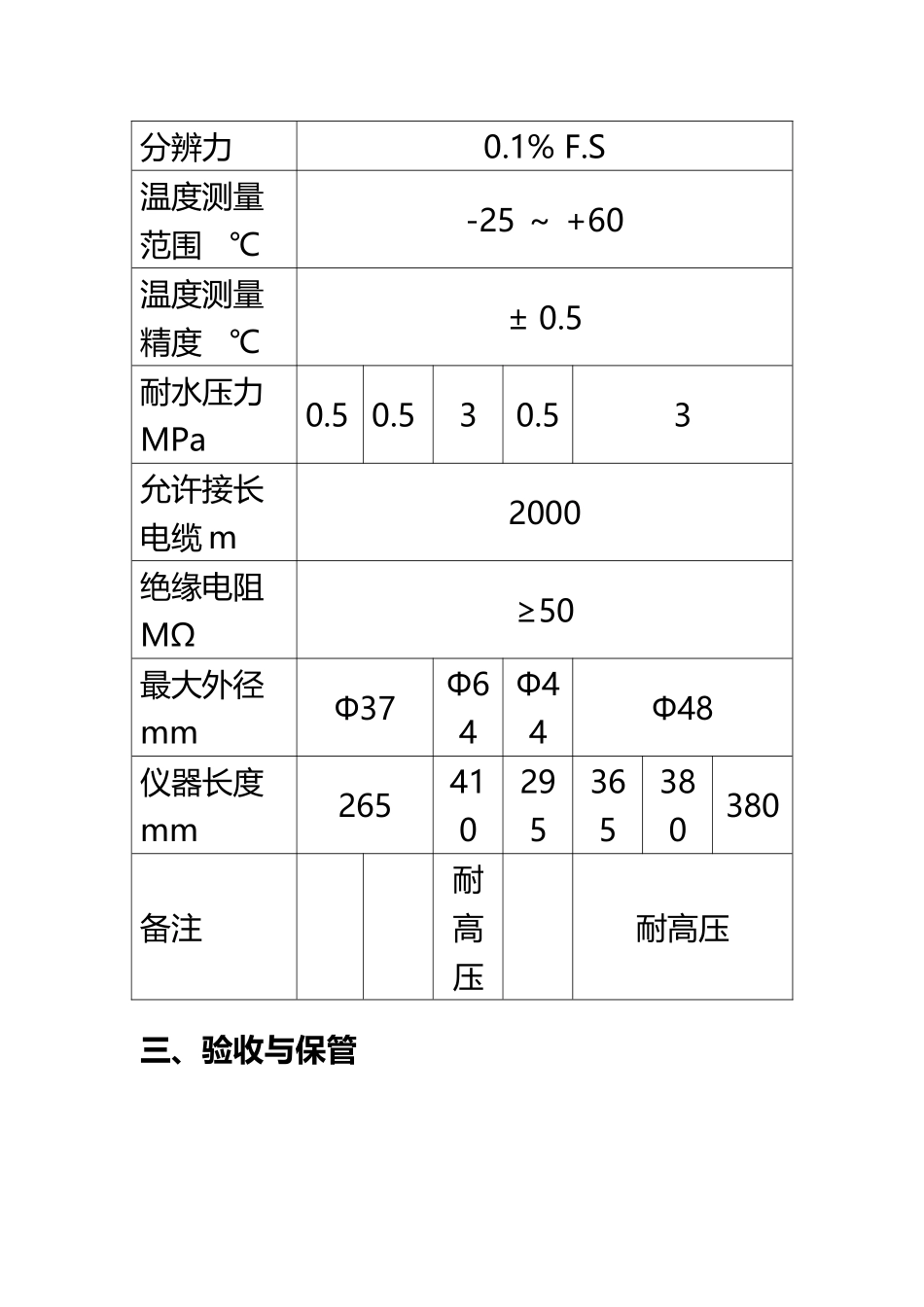

CF 系列差动电阻式测缝计(8页)Good is good, but better carries it.精益求精，善益求善。CF 系列差动电阻式测缝计一、概 述 CF 系列测缝计埋设在水工建筑物及其他混凝土建筑物内，测量建筑物伸缩缝的开合度。经改装可制成表面裂缝计、基岩变位计、多点变位计等，可兼测埋设点的温度。二、主要技术参数型 号CF-5CF-12CF-25GCF-40CF-5GCF-12GCF-40G测量范围拉伸 mm11251111压缩 mm5124051240灵敏度mm/0.01%0.0150.040.0450.070.0150.040.07分辨力0.1% F.S温度测量范围 ℃-25 ～ +60温度测量精度 ℃± 0.5耐水压力MPa0.5 0.530.53允许接长电缆 m2000绝缘电阻 MΩ≥50最大外径mmΦ37Φ64Φ44Φ48仪器长度mm265410295365380380备注耐高压耐高压三、验收与保管 1． 用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请与厂方联系。2． 用 500V 兆欧表分别检查测缝计常温电阻是否达到 50MΩ,并用 SQ 系列数字电桥或 SBQ-5 型电阻比例电桥分别检测仪器的电阻值、电阻比。一般情况，电阻值应为卡片上的零度电阻值与由于温度变化引起的电阻值变化量之和，电阻比的范围应在 9600～10400 之间。 3．用户也可委托第三方对本厂的仪器进行全面检查，检查的方法可参照国家标准 GB/T3410-1994 执行。 4． 仪器应存放在干燥通风的房间内，并查看电缆套是否套好。搬运时小心轻放，切忌剧烈振动。四、埋设与安装测缝计一般用于测量大体积混凝土工作缝的开合度，下面主要针对这种情况的埋设安装作一简要介绍，其他情况可参照进行。 1．根据仪器的埋设数量，备齐仪器，根据设计施工要求，接长电缆，作好编号和存档工作，同时考虑仪器的适当备用量。 2．附件的埋设测缝针刚度较小，为避开液态混凝土的侧向静压力压缩仪器，使仪器失去压缩量程甚至损坏，因此测缝计一般布置在浇捣块距离顶面 30cm 处。根据埋设点的高程、方位，在工作缝的一侧立模之后，于埋设点处作一记号，当混凝土浇筑到埋设高程时，将安装盖钉于模板上，同时将护套及连接座旋上，为了保证附件安装更为牢靠，亦可再用铅丝将护套缚住钉在模板上。注意维护好附件，以免混凝土浇捣及拆模过程中将其损坏。 3．当缝的另一侧混凝土浇筑到顶面（或高于埋设点 30cm 左右）时，挖开埋设点周围的混凝土，露出安装盖。4．取下安装盖，按设计编号将相应的测缝计小心地旋紧在连接座上，在护套内仪器四周空隙中用麻丝或棉纱大概加以填塞，以免水泥浆大量渗...
