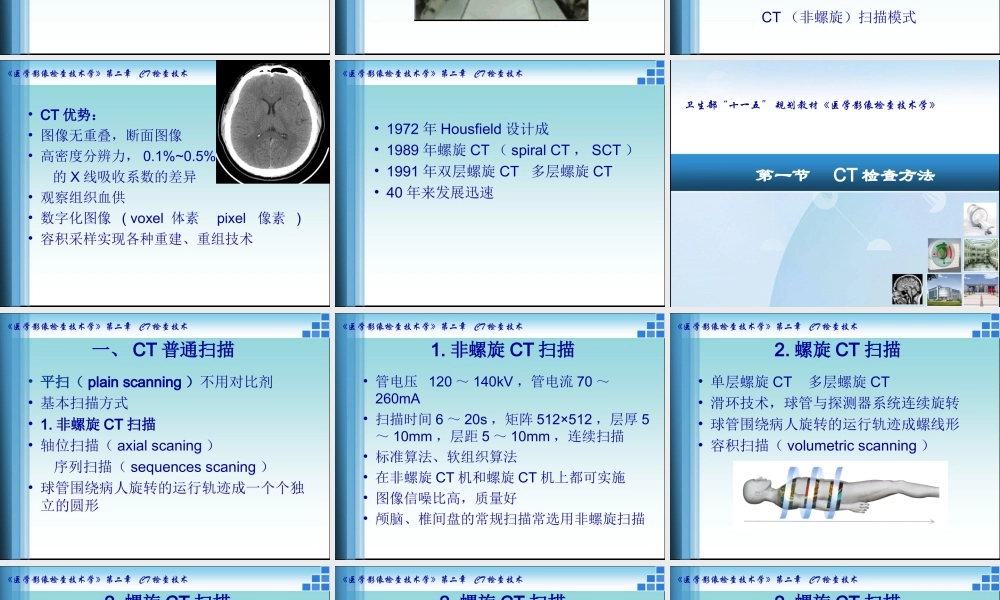

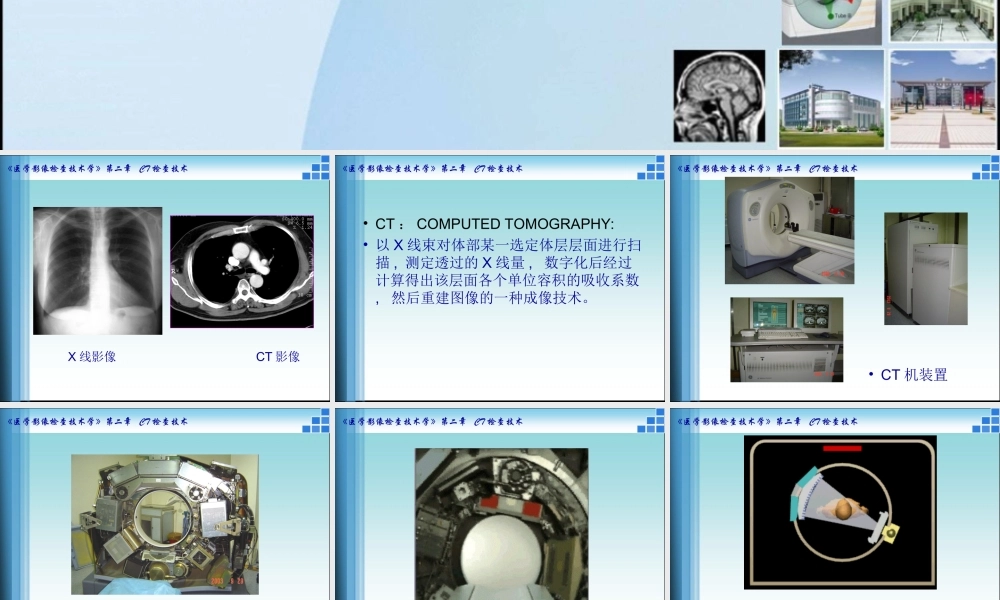

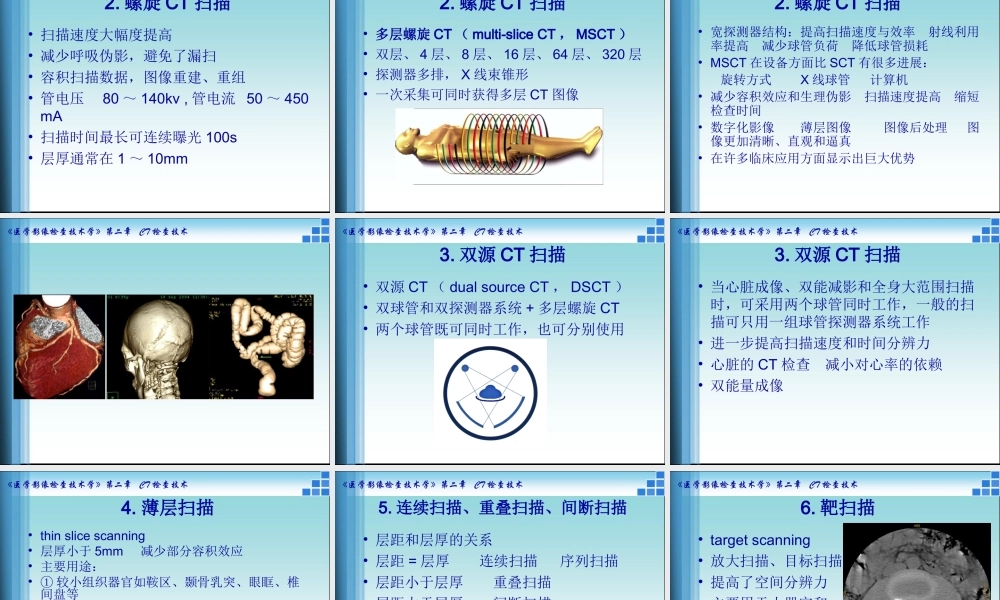

卫生部“十一五” 规划教材《医学影像检查技术学》CT 检查技术方法医学课件《医学影像检查技术学》第二章 CT 检查技术 X 线影像 CT 影像《医学影像检查技术学》第二章 CT 检查技术• CT ： COMPUTED TOMOGRAPHY:• 以 X 线束对体部某一选定体层层面进行扫描 , 测定透过的 X 线量 , 数字化后经过计算得出该层面各个单位容积的吸收系数, 然后重建图像的一种成像技术。《医学影像检查技术学》第二章 CT 检查技术• CT 机装置《医学影像检查技术学》第二章 CT 检查技术《医学影像检查技术学》第二章 CT 检查技术《医学影像检查技术学》第二章 CT 检查技术CT （非螺旋）扫描模式《医学影像检查技术学》第二章 CT 检查技术• CT 优势：• 图像无重叠，断面图像• 高密度分辨力， 0.1%~0.5% 的 X 线吸收系数的差异• 观察组织血供• 数字化图像 ( voxel 体素 pixel 像素 )• 容积采样实现各种重建、重组技术《医学影像检查技术学》第二章 CT 检查技术• 1972 年 Housfield 设计成• 1989 年螺旋 CT （ spiral CT ， SCT ） • 1991 年双层螺旋 CT 多层螺旋 CT• 40 年来发展迅速卫生部“十一五” 规划教材《医学影像检查技术学》第一节 CT 检查方法 《医学影像检查技术学》第二章 CT 检查技术一、 CT 普通扫描 • 平扫（ plain scanning ）不用对比剂• 基本扫描方式• 1. 非螺旋 CT 扫描• 轴位扫描（ axial scaning ） 序列扫描（ sequences scaning ）• 球管围绕病人旋转的运行轨迹成一个个独立的圆形《医学影像检查技术学》第二章 CT 检查技术1. 非螺旋 CT 扫描• 管电压 120 ～ 140kV ，管电流 70 ～260mA• 扫描时间 6 ～ 20s ，矩阵 512×512 ，层厚 5～ 10mm ，层距 5 ～ 10mm ，连续扫描• 标准算法、软组织算法• 在非螺旋 CT 机和螺旋 CT 机上都可实施• 图像信噪比高，质量好• 颅脑、椎间盘的常规扫描常选用非螺旋扫描《医学影像检查技术学》第二章 CT 检查技术2. 螺旋 CT 扫描• 单层螺旋 CT 多层螺旋 CT• 滑环技术，球管与探测器系统连续旋转• 球管围绕病人旋转的运行轨迹成螺线形• 容积扫描（ volumetric scanning ）《医学影像检查技术学》第二章 CT 检查技术2. 螺旋 CT 扫描• 扫描速度大幅度提高• 减少呼吸伪影，避免了漏扫• 容积扫描数据，图像重建、重组...
