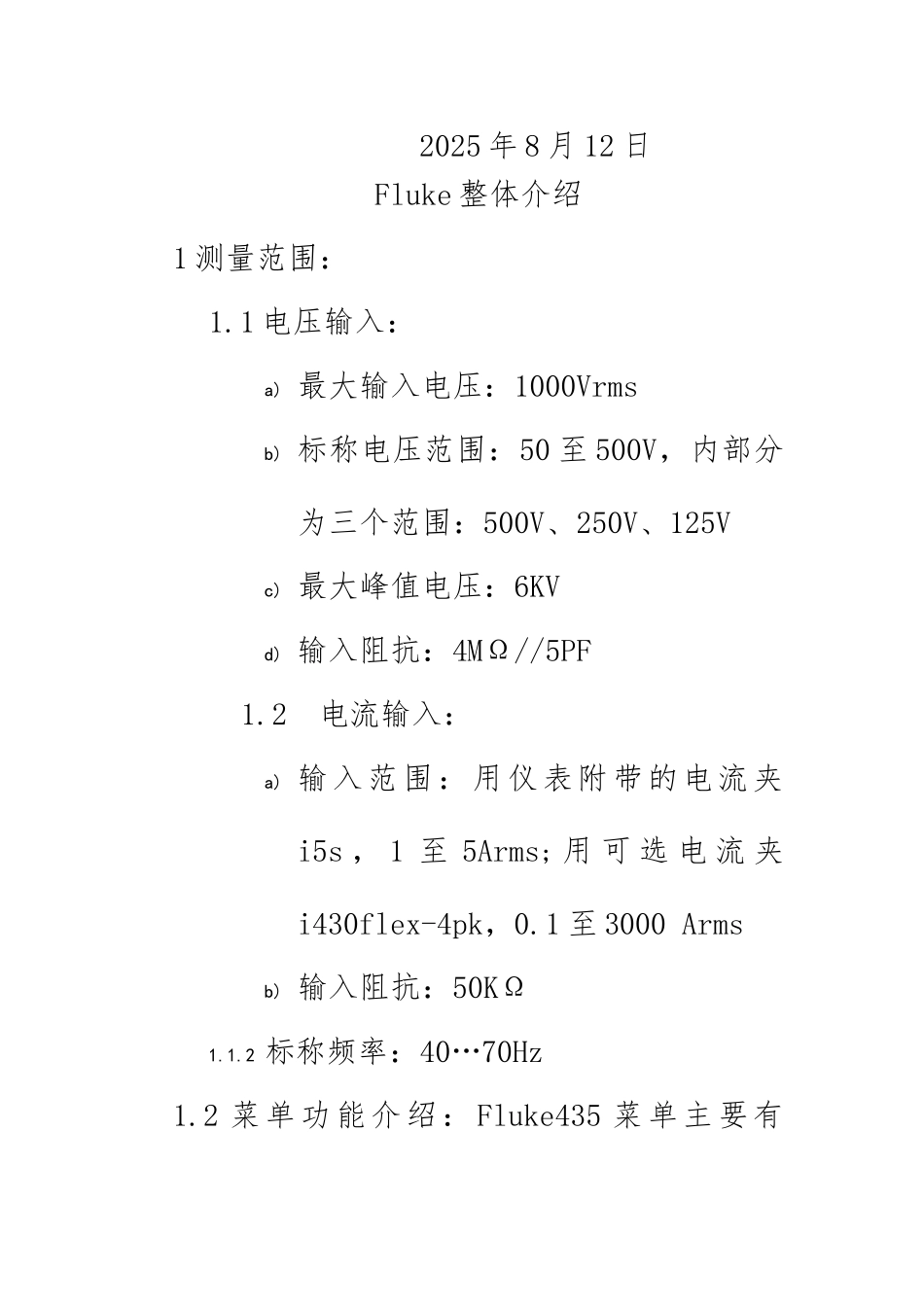

Three Phase Power Quality AnalyzerFluke435使用手册2025 年 8 月 12 日Fluke 整体介绍1 测量范围：1.1 电压输入：a) 最大输入电压：1000Vrmsb) 标称电压范围：50 至 500V，内部分为三个范围：500V、250V、125Vc) 最大峰值电压：6KVd) 输入阻抗：4MΩ//5PF1.2 电流输入：a) 输入范围：用仪表附带的电流夹i5s ， 1 至 5Arms; 用 可 选 电 流 夹i430flex-4pk，0.1 至 3000 Armsb) 输入阻抗：50KΩ1.1.2 标称频率：40…70Hz1.2 菜单功能介绍： Fluke435 菜单主要有SETUP、SCOPE、MENU、MONITOR 、 MEMORY 、 SAVE SCREEN 1.2.1 对测试仪进行设置：使用设置（SETUP）功能 1.2.2 检查电压导线和电流线夹是否正确连接：使用示波器波形(Scope Waveform)和示波相量（Scope Phasor）功能 1.2.3 查看电力系统的各项数据： 使用菜单（MENU）功能 1.2.4 对测试仪数据集进行内存管理：使用内存（MEMORY0）功能1.2.5 对电力系统电能质量有一个总体了解：使用检测（MONITOR）功能。1.2.6 制作屏幕画面：使用制作屏幕画面（SAVE SCREEN）功能2 具体使用介绍：打开测试仪，会出现一个开机欢迎屏幕： 按 F1 键 可查看测试仪设置的系统接线方式示波器设置菜单记 忆存储 2.1 设置测试仪：点击 SETUP 键，进入设置菜单界面我们根据设置菜单界面选项按从上到下的界面进行设置。2.1.1 User 用户参数选择：按 F4 键进入测用户参数选择菜单。a) 相位标记（Phase Identification）：使用下/下箭头键来选择A、B、C 或 L1、L2、L3。按功能键 F5 – 确定（OK）来确认。b) 相位颜色（Phase Colors）使用功能键 F1 至 F4 来依照在美国、欧盟、英国使用或依照 IEC 选择颜色。或者定义您自己的一个颜色组：使用上/下箭头键来选择一个相位，然后使用左/右箭头键来选择颜色。 按功能键 F5 – 确定（OK）来确认。c) 打印机：使用箭头键来选择和调整用于打印机的波特率。 使用上/下箭头键选择打印机类型。 按功能键 F5 – 确定（OK）来确认。d) RS-232：使用左/右箭头来调整通信波特率（与 PC 通信）。e) 省电功能：使用上/下箭头键来选择在没有键操作多长时间后显示屏调暗亮度。f) 闪存配置：决定可用于数据记录和屏幕画面/数据集的内存数量。使用上/下箭头键来选择并按 ENTER 键确认。 g) F1 – 出厂默认（FACTORY DEFAULTS）：将该菜单中的全部设置重置为出厂默认值。...
