HS620产品操作手册

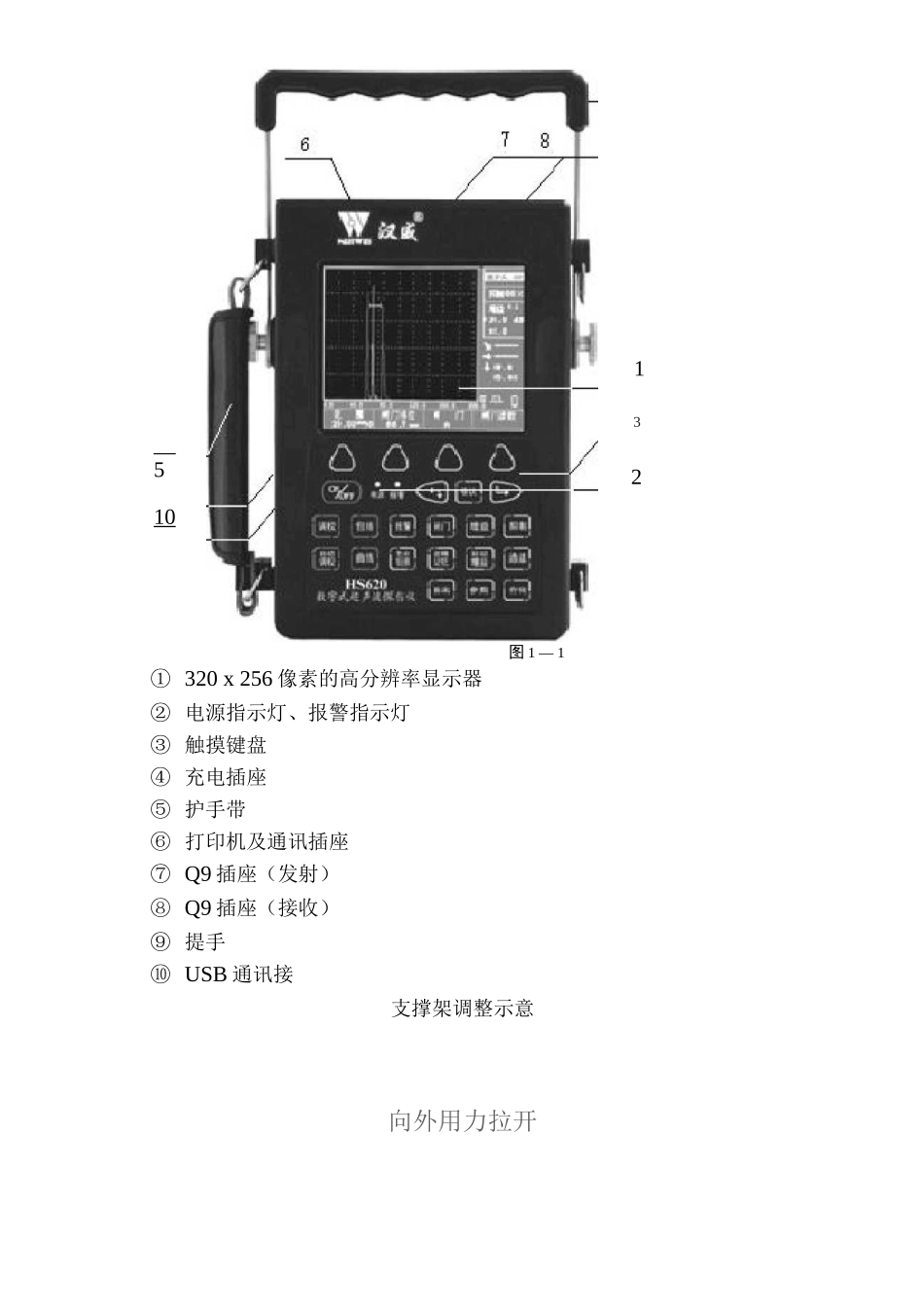

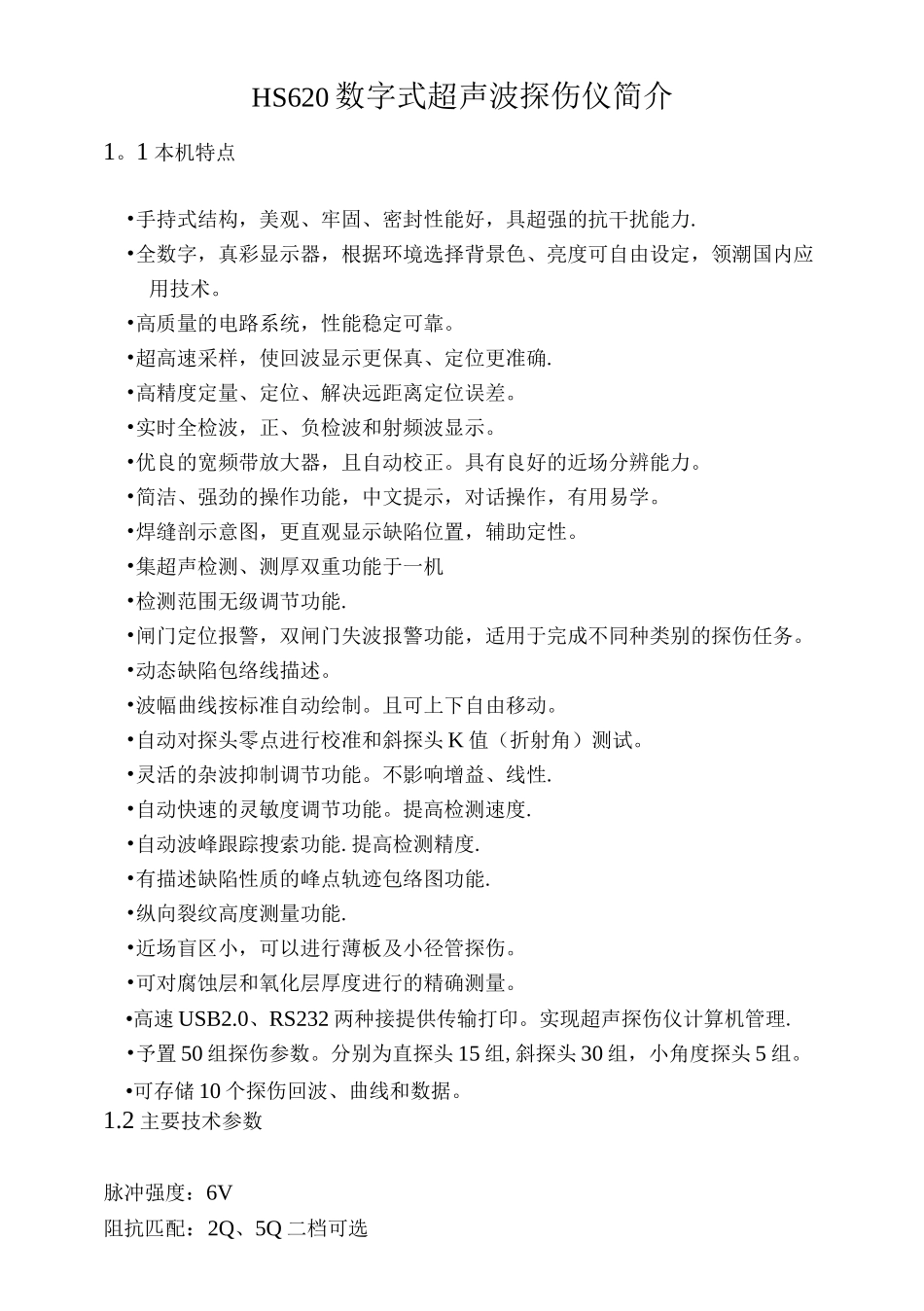

HS620 数字式超声波探伤仪简介1。1 本机特点•手持式结构，美观、牢固、密封性能好，具超强的抗干扰能力.•全数字，真彩显示器，根据环境选择背景色、亮度可自由设定，领潮国内应用技术。•高质量的电路系统，性能稳定可靠。•超高速采样，使回波显示更保真、定位更准确.•高精度定量、定位、解决远距离定位误差。•实时全检波，正、负检波和射频波显示。•优良的宽频带放大器，且自动校正。具有良好的近场分辨能力。•简洁、强劲的操作功能，中文提示，对话操作，有用易学。•焊缝剖示意图，更直观显示缺陷位置，辅助定性。•集超声检测、测厚双重功能于一机•检测范围无级调节功能.•闸门定位报警，双闸门失波报警功能，适用于完成不同种类别的探伤任务。•动态缺陷包络线描述。•波幅曲线按标准自动绘制。且可上下自由移动。•自动对探头零点进行校准和斜探头 K 值（折射角）测试。•灵活的杂波抑制调节功能。不影响增益、线性.•自动快速的灵敏度调节功能。提高检测速度.•自动波峰跟踪搜索功能.提高检测精度.•有描述缺陷性质的峰点轨迹包络图功能.•纵向裂纹高度测量功能.•近场盲区小，可以进行薄板及小径管探伤。•可对腐蚀层和氧化层厚度进行的精确测量。•高速 USB2.0、RS232 两种接提供传输打印。实现超声探伤仪计算机管理.•予置 50 组探伤参数。分别为直探头 15 组,斜探头 30 组，小角度探头 5 组。•可存储 10 个探伤回波、曲线和数据。1.2 主要技术参数脉冲强度：6V阻抗匹配：2Q、5Q 二档可选工作方式:单晶探伤、双晶探伤扫描范围：零界面入射~55mm 钢纵波采样频率/位数：150MHz/8bits检波方式:全检波、正、负检波、射频波显示工作频率：0.5MHz〜15MHz各频段等效输入噪声：＜15%衰减器精度： ＜ ±1dB/12dB增益调节：110dB（0.1dB、2dB、6dB 步进，全自动调节）声速范围：（1 - 2 ） m/s动态范围： ＞ 30dB垂直线性误差：＜ 3%水平线性误差：＜ 0。1%分辨力：＞40dB（5N14）灵敏度余量：〉60dB （深 2mm①2 平底孔）数字抑制：（0 ~ 80 ） %,不影响线性与增益电源、电压：直流（DC）7。2V±10% ;沟通（AC ） 220V±10%工作时间：连续工作 5 小时以上（锂电池供电）环境温度：（-10〜40 ） r （参考值）相对湿度：（20〜95 ） % RH外型尺寸：2 x 138 x 60 （mm）1.3 仪器主要部件名称本仪器主要部件名称如图 1 — 1 所示.图 1 — 1① 320 x 256 像素的高分辨率显...
