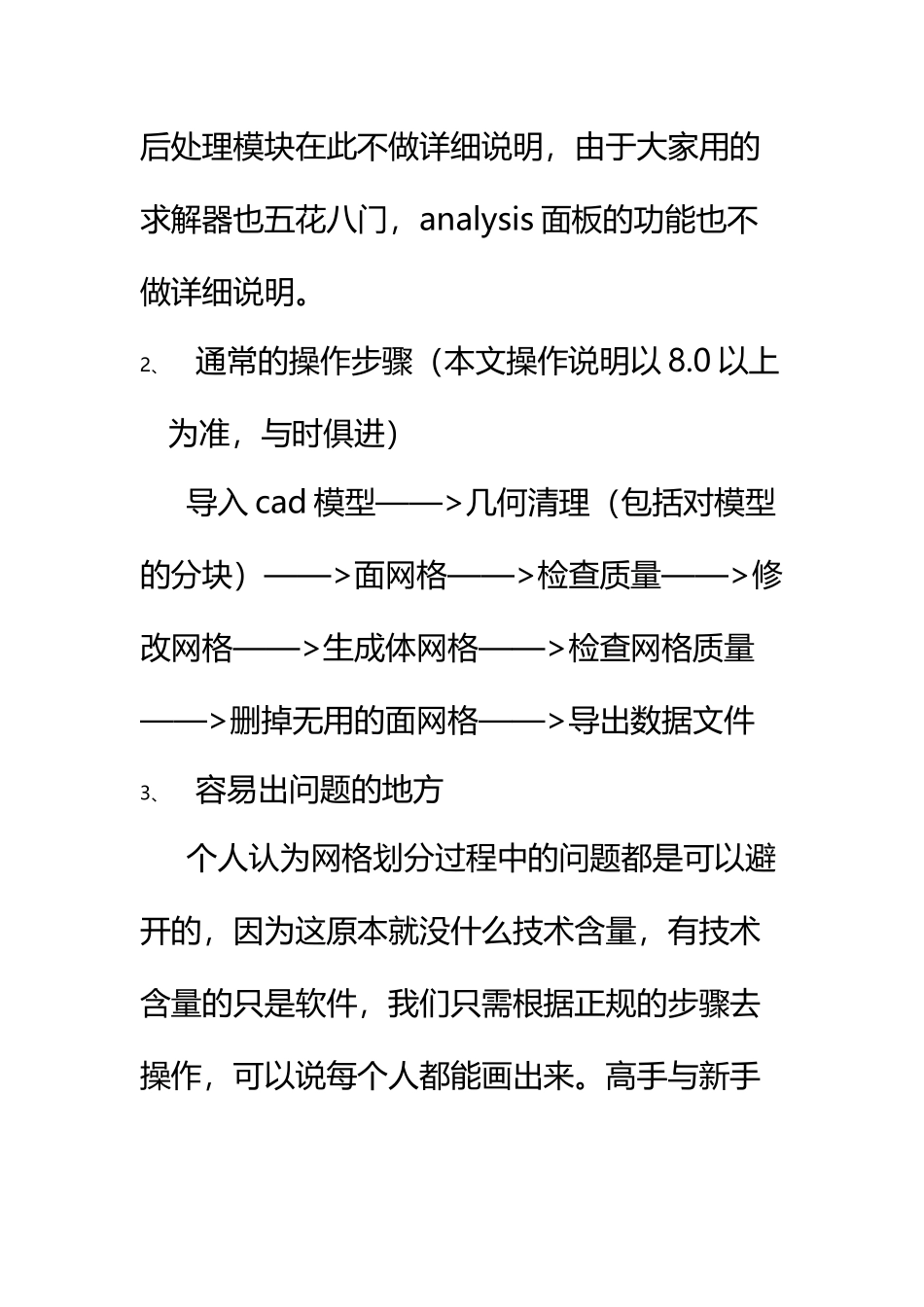

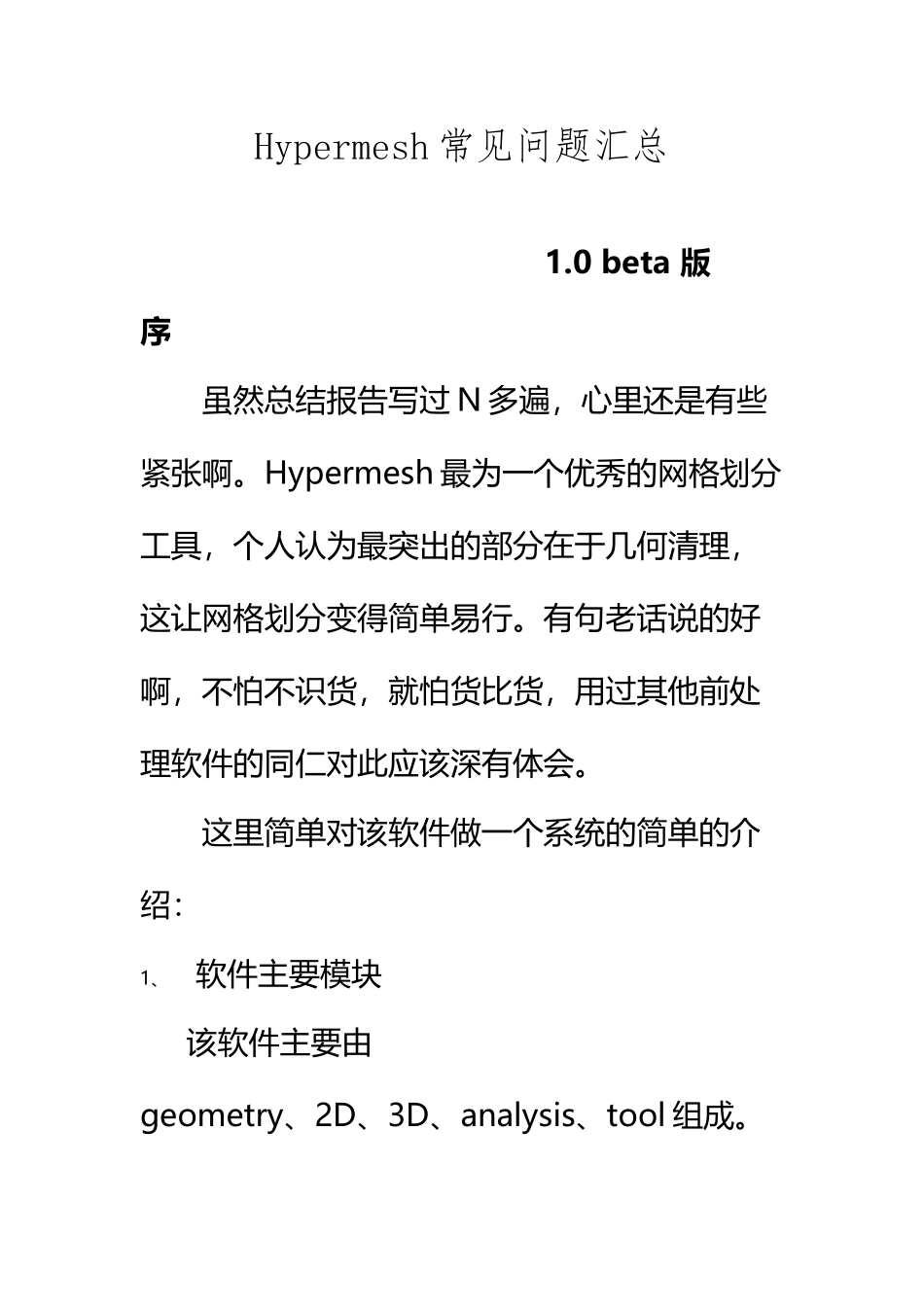

hypermesh常见问题汇总(116 页)Good is good, but better carries it.精益求精，善益求善。Hypermesh 常见问题汇总1.0 beta 版序虽然总结报告写过 N 多遍，心里还是有些紧张啊。Hypermesh 最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool 组成。后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis 面板的功能也不做详细说明。2、通常的操作步骤（本文操作说明以 8.0 以上为准，与时俱进）导入 cad 模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避开的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需根据正规的步骤去操作，可以说每个人都能画出来。高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。由于 hypermesh 软件自带的 help 说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。（8.0 和 9.0 的功能差不多，无实质性的改变，8.0 的 HELP 文档比 9.0 做的好些，适合通看，9.0 适合查询。所以推举新手安装 8.0，把 2D 和 3D 的例子做一遍上手更快）该文章是面对所以使用hypermesh 软件的同仁的，所以看过英文help 的不要觉得我啰嗦，虽然我们一直强调英语的重要性。“废话”说了一大堆，下面开始正文。——西山小宝接口问题1、hypermesh 转入 ANSYS 假如你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用 ET TYPE 建立单元类型，用 component manager 来赋给网格，而不是用 element types。（参考 HELP ：Setting Up a Model in ANSYS - HM-4410）2、 hypermesh 导入 abaqus可以从 hypermesh 正常导出，但是在导入abaqus 的时候没有模型显示，在底下对话框中提示警告 WARNING，告诉你 line ****语法出错。这类问题的出现是由于 abaqus 的关键字不支持任何形式的数字表达，所以一般这类问题有 2 种解决办法。A：在 hypermesh 里的model 树里右键 rename。B：...
