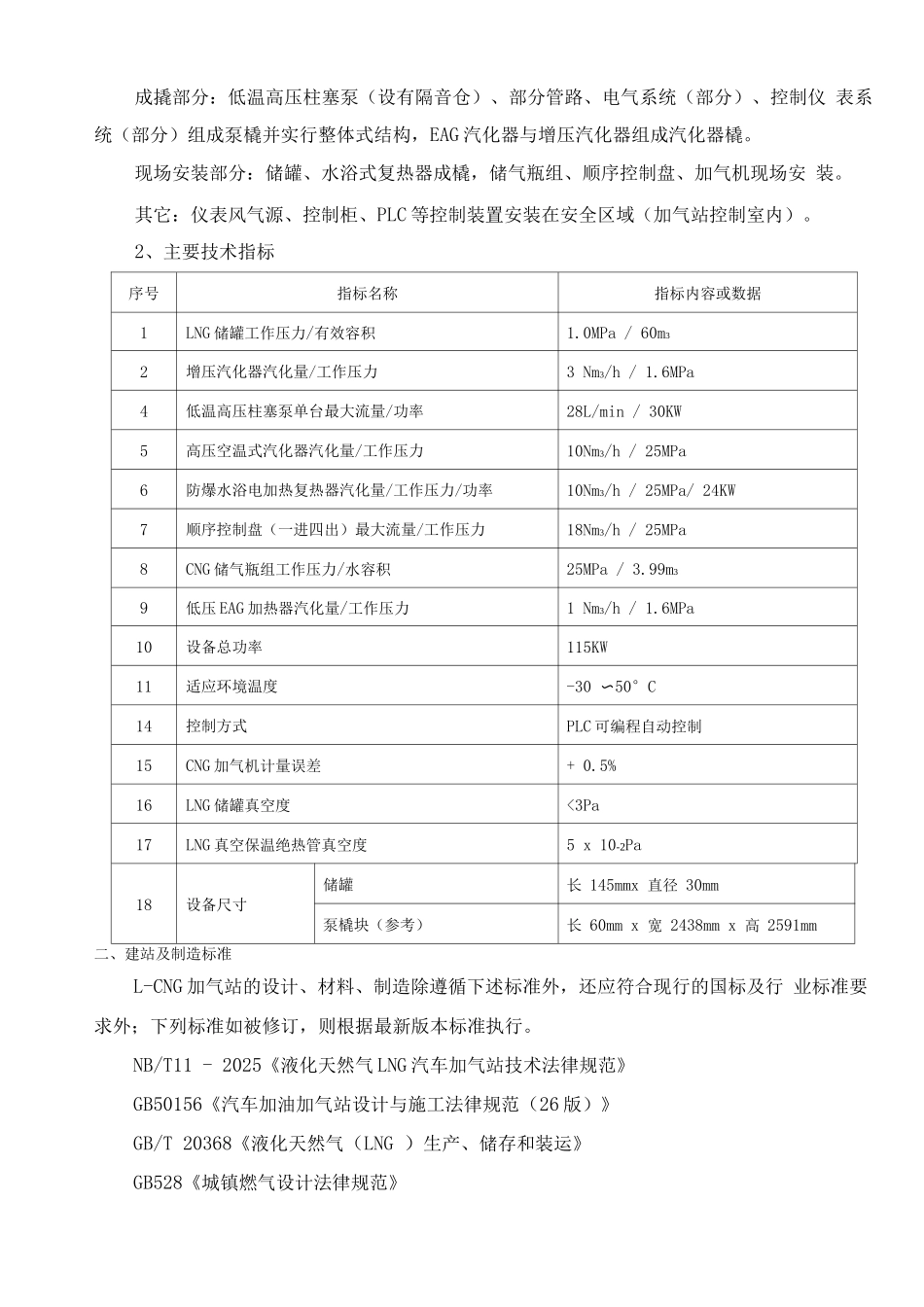

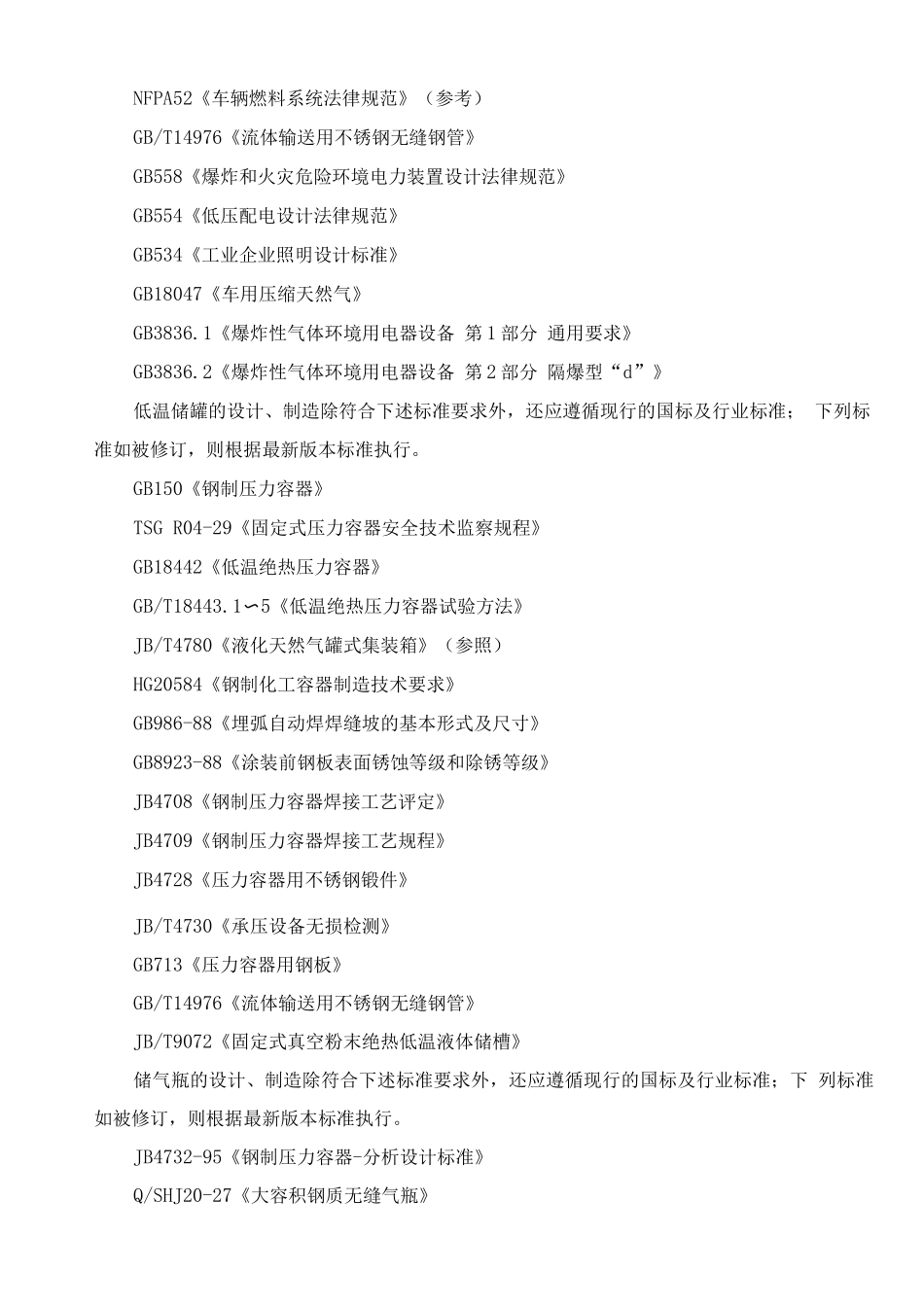

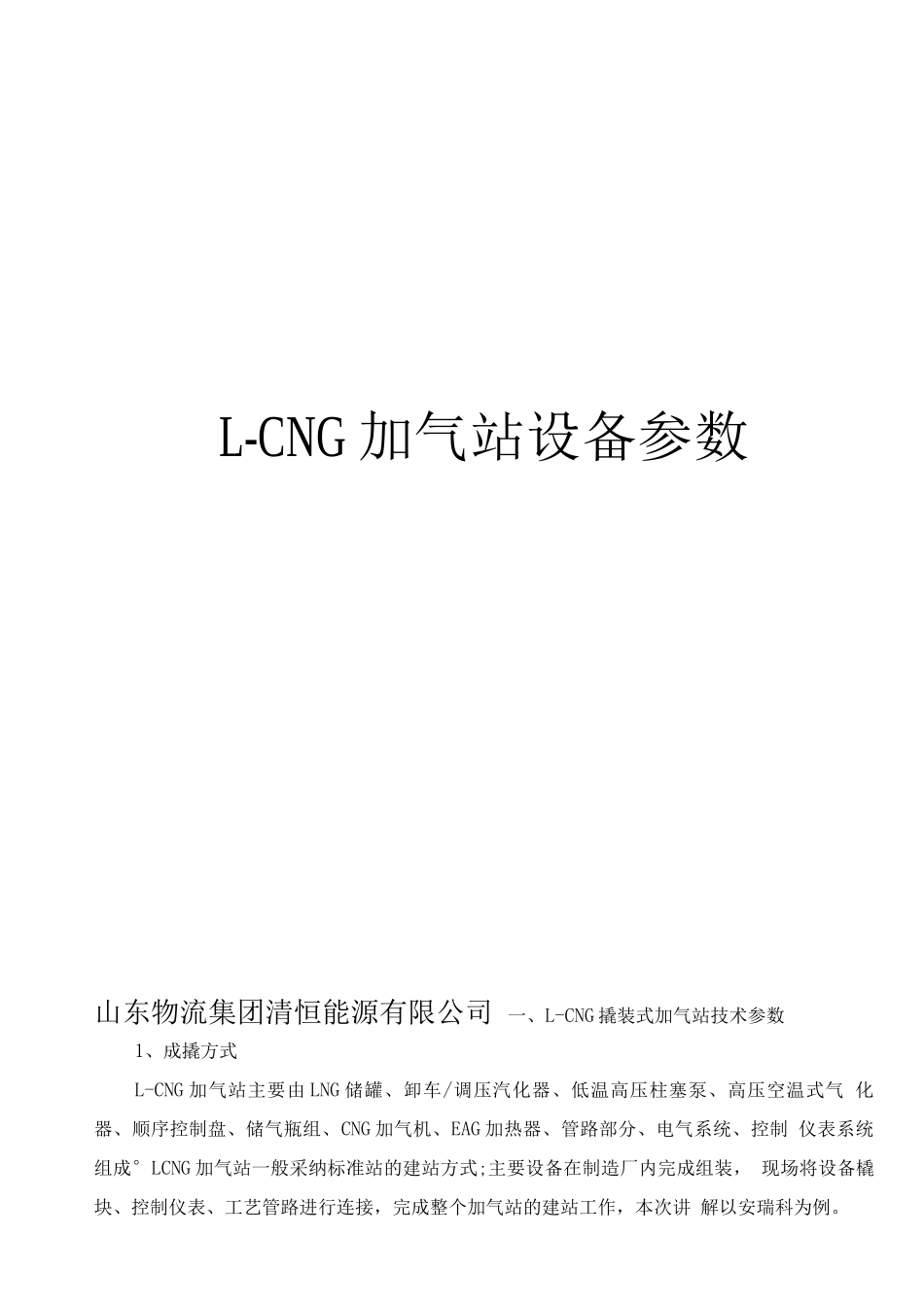

L-CNG 加气站设备参数山东物流集团清恒能源有限公司 一、L-CNG 撬装式加气站技术参数1、成撬方式L-CNG 加气站主要由 LNG 储罐、卸车/调压汽化器、低温高压柱塞泵、高压空温式气 化器、顺序控制盘、储气瓶组、CNG 加气机、EAG 加热器、管路部分、电气系统、控制 仪表系统组成°LCNG 加气站一般采纳标准站的建站方式;主要设备在制造厂内完成组装， 现场将设备橇块、控制仪表、工艺管路进行连接，完成整个加气站的建站工作，本次讲 解以安瑞科为例。成撬部分：低温高压柱塞泵（设有隔音仓）、部分管路、电气系统（部分）、控制仪 表系统（部分）组成泵橇并实行整体式结构，EAG 汽化器与增压汽化器组成汽化器橇。现场安装部分：储罐、水浴式复热器成橇，储气瓶组、顺序控制盘、加气机现场安 装。其它：仪表风气源、控制柜、PLC 等控制装置安装在安全区域（加气站控制室内）。2、主要技术指标序号指标名称指标内容或数据1LNG 储罐工作压力/有效容积1.0MPa / 60m32增压汽化器汽化量/工作压力3 Nm3/h / 1.6MPa4低温高压柱塞泵单台最大流量/功率28L/min / 30KW5高压空温式汽化器汽化量/工作压力10Nm3/h / 25MPa6防爆水浴电加热复热器汽化量/工作压力/功率10Nm3/h / 25MPa/ 24KW7顺序控制盘（一进四出）最大流量/工作压力18Nm3/h / 25MPa8CNG 储气瓶组工作压力/水容积25MPa / 3.99m39低压 EAG 加热器汽化量/工作压力1 Nm3/h / 1.6MPa10设备总功率115KW11适应环境温度-30 〜50°C14控制方式PLC 可编程自动控制15CNG 加气机计量误差+ 0.5%16LNG 储罐真空度<3Pa17LNG 真空保温绝热管真空度5 x 10-2Pa18设备尺寸储罐长 145mmx 直径 30mm泵橇块（参考）长 60mm x 宽 2438mm x 高 2591mm二、建站及制造标准L-CNG 加气站的设计、材料、制造除遵循下述标准外，还应符合现行的国标及行 业标准要求外；下列标准如被修订，则根据最新版本标准执行。NB/T11 - 2025《液化天然气 LNG 汽车加气站技术法律规范》GB50156《汽车加油加气站设计与施工法律规范（26 版）》GB/T 20368《液化天然气（LNG ）生产、储存和装运》GB528《城镇燃气设计法律规范》NFPA52《车辆燃料系统法律规范》（参考）GB/T14976《流体输送用不锈钢无缝钢管》GB558《爆炸和火灾危险环境电力装置设计法律规范》GB554《低压配电设计法律规范》GB534《工业企业照明设计标准》GB18047《车用压缩天然气》GB3836.1《爆炸性气体环境用电器...
