L形弯曲件设计说明书

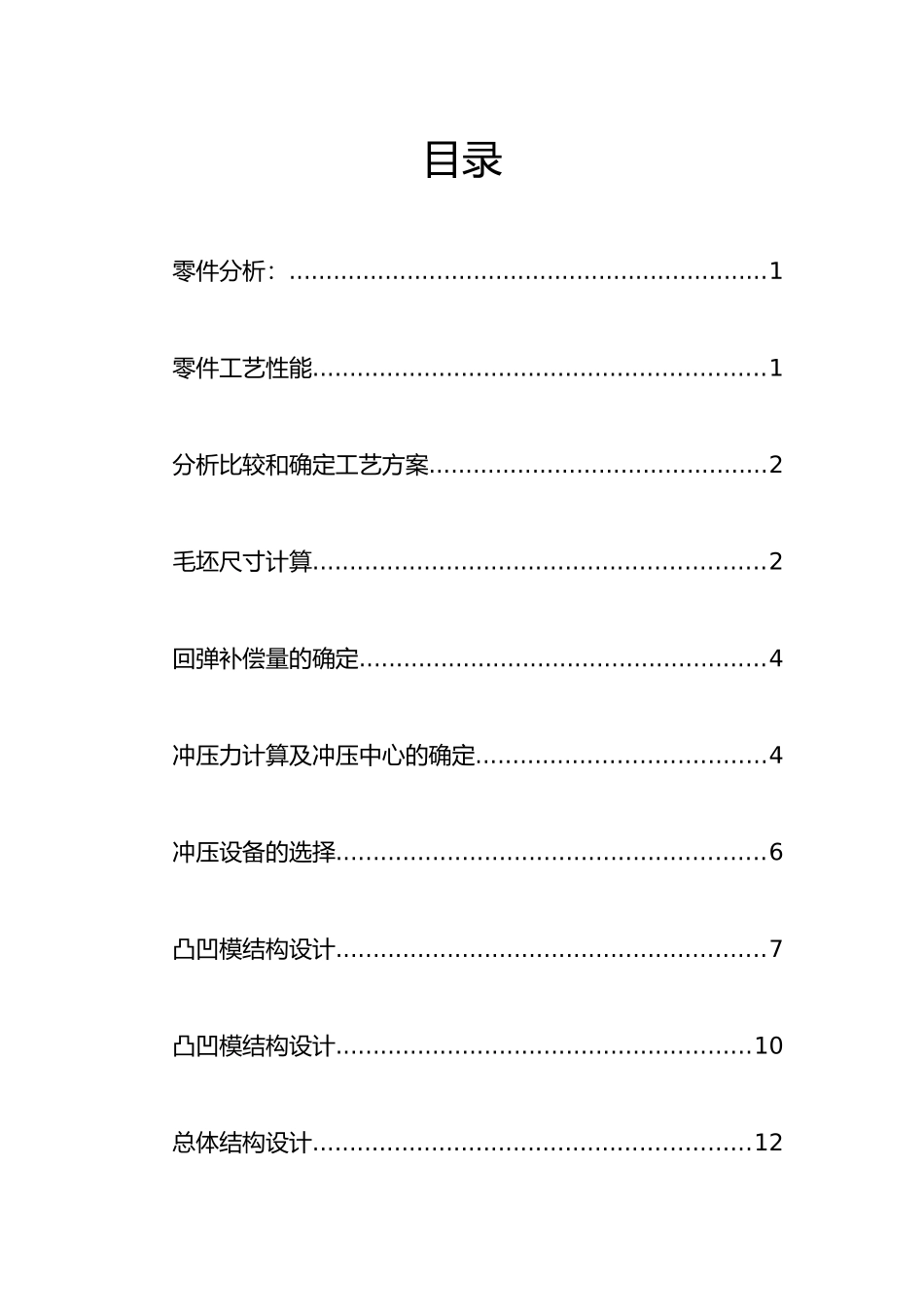

L 形弯曲件设计说明书-CAL-FENGHAI-(2025YEAR-YICAI)_JINGBIAN模具设计与制造专业冲压模具设计与制造课程弯曲模设计班 级： 模具 143 姓 名： xxxxx 学 号： xxxxxxxxx 16 指 导 教 师： xxxx 成 绩： 目录零件分析：.................................................................1零件工艺性能.............................................................1分析比较和确定工艺方案..............................................2毛坯尺寸计算.............................................................2回弹补偿量的确定.......................................................4冲压力计算及冲压中心的确定.......................................4冲压设备的选择..........................................................6凸凹模结构设计..........................................................7凸凹模结构设计........................................................10总体结构设计...........................................................12零件分析：零件材料 Q235，简图如图 1 所示图 1零件工艺性能冲压工艺分析1、材料： Q235，是常见的冲裁材料。零件用的是厚 1mm 的 Q235 板。力学性能：抗拉强度 σb (MPa)：440～470；抗剪强度 τ(MPa)：310～380；伸长率 δ10 (％)： 21～25；屈服点 σs (MPa)：240；Q235 为普通碳素结构钢，具有良好的塑性、焊接性以及压力加工性，主要用于工程结构和受力较小的机械零件。综合评适合冲裁加工。2、工件结构：工件形状简单、对称，无悬臂、窄槽及锐的清角，孔边距大于倍工件厚度，孔边距大于凸凹模允许的最小壁厚，最小孔径 φ 大于过小孔径，满足冲裁要求。3、尺寸精度：零件图上未注公差，属于自由公差，按 IT14 级确定工件尺寸的公差，一般冲压均能满足其尺寸精度要求。 综上所述，制件具有较好的冲裁性能，适宜采纳冲裁加工。弯曲工艺分析该工件材料为 Q235 为普通素结构钢，较利于弯曲。工件为 L 形，形状简单、对称，孔边（弯曲线）距 Smin=≥3、弯曲直边高度、最小弯曲半径均大于弯曲工艺要求，弯曲坯料上的孔还可以防止弯曲时坯料产生的偏移，弯曲边缘无缺口，尺寸为自由尺寸和表面粗糙度要求一般。因此，其弯曲工艺良好。分析比较和确定工艺方案从零件的结构特点以及冲压变形特点来看，该零件冲压工序性质...
