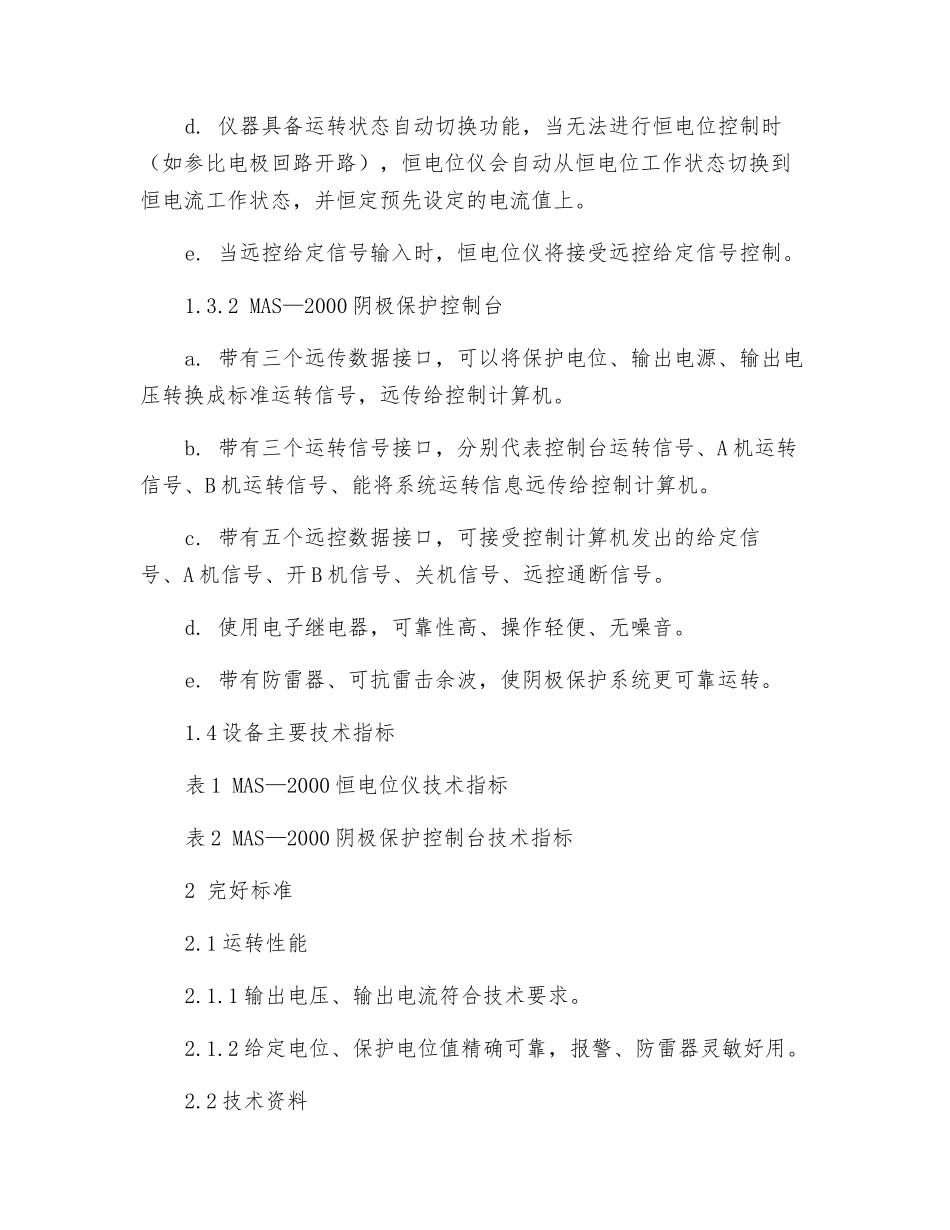

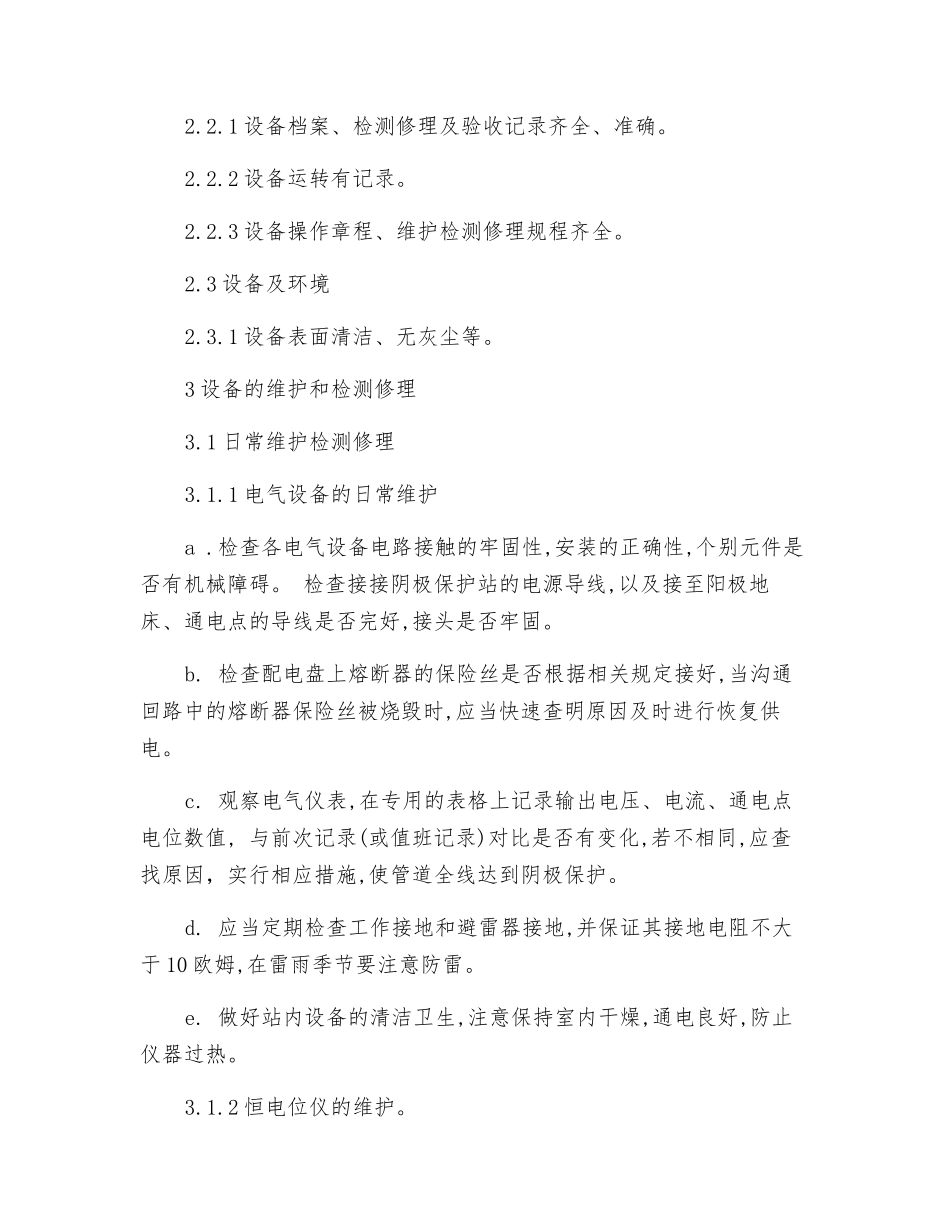

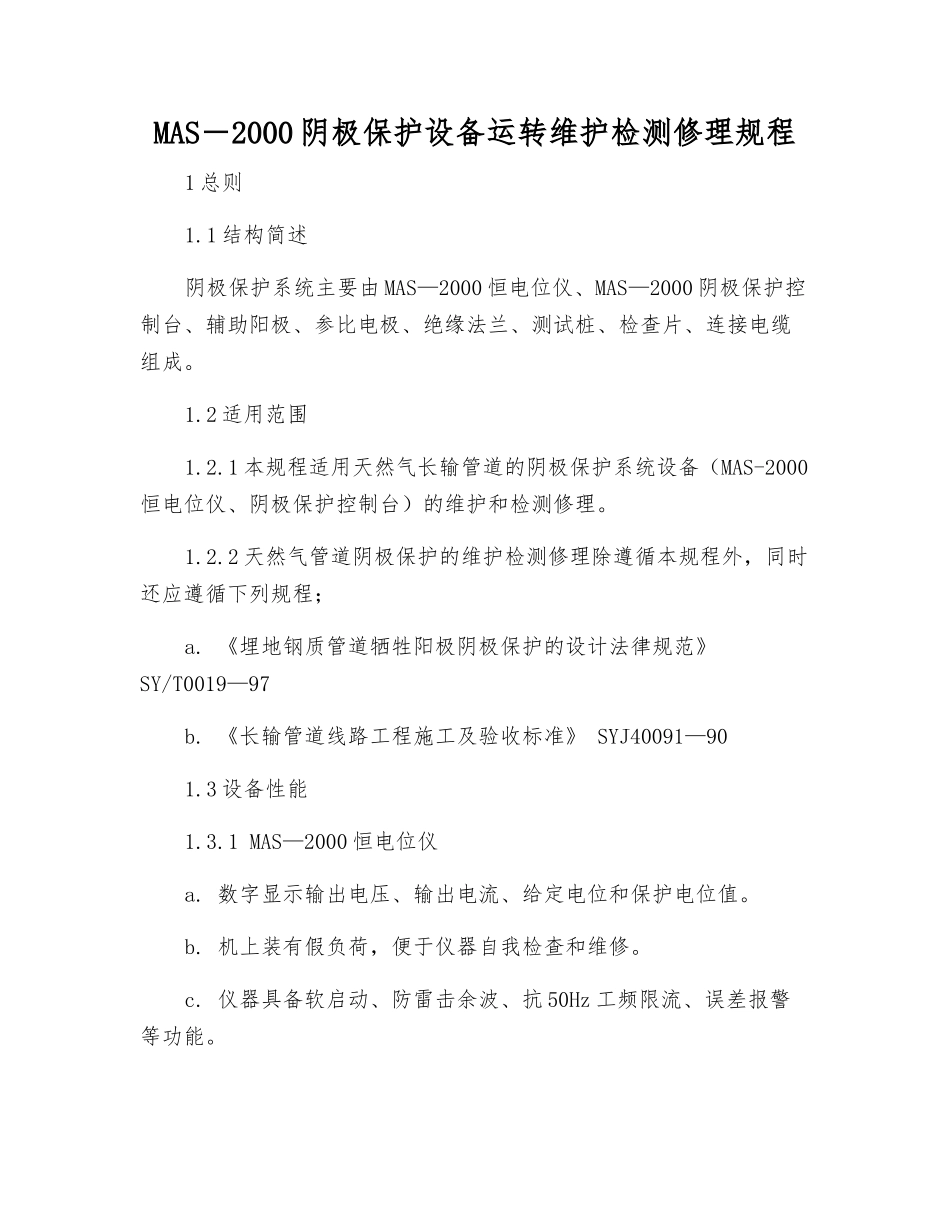

MAS－2000 阴极保护设备运转维护检测修理规程1 总则1.1 结构简述阴极保护系统主要由 MAS—2000 恒电位仪、MAS—2000 阴极保护控制台、辅助阳极、参比电极、绝缘法兰、测试桩、检查片、连接电缆组成。1.2 适用范围1.2.1 本规程适用天然气长输管道的阴极保护系统设备（MAS-2000恒电位仪、阴极保护控制台）的维护和检测修理。1.2.2 天然气管道阴极保护的维护检测修理除遵循本规程外，同时还应遵循下列规程；a. 《埋地钢质管道牺牲阳极阴极保护的设计法律规范》 SY/T0019—97b. 《长输管道线路工程施工及验收标准》 SYJ40091—901.3 设备性能1.3.1 MAS—2000 恒电位仪a. 数字显示输出电压、输出电流、给定电位和保护电位值。b. 机上装有假负荷，便于仪器自我检查和维修。c. 仪器具备软启动、防雷击余波、抗 50Hz 工频限流、误差报警等功能。d. 仪器具备运转状态自动切换功能，当无法进行恒电位控制时（如参比电极回路开路），恒电位仪会自动从恒电位工作状态切换到恒电流工作状态，并恒定预先设定的电流值上。e. 当远控给定信号输入时，恒电位仪将接受远控给定信号控制。1.3.2 MAS—2000 阴极保护控制台a. 带有三个远传数据接口，可以将保护电位、输出电源、输出电压转换成标准运转信号，远传给控制计算机。b. 带有三个运转信号接口，分别代表控制台运转信号、A 机运转信号、B 机运转信号、能将系统运转信息远传给控制计算机。c. 带有五个远控数据接口，可接受控制计算机发出的给定信号、A 机信号、开 B 机信号、关机信号、远控通断信号。d. 使用电子继电器，可靠性高、操作轻便、无噪音。e. 带有防雷器、可抗雷击余波，使阴极保护系统更可靠运转。1.4 设备主要技术指标表 1 MAS—2000 恒电位仪技术指标表 2 MAS—2000 阴极保护控制台技术指标2 完好标准2.1 运转性能2.1.1 输出电压、输出电流符合技术要求。2.1.2 给定电位、保护电位值精确可靠，报警、防雷器灵敏好用。2.2 技术资料2.2.1 设备档案、检测修理及验收记录齐全、准确。2.2.2 设备运转有记录。2.2.3 设备操作章程、维护检测修理规程齐全。2.3 设备及环境2.3.1 设备表面清洁、无灰尘等。3 设备的维护和检测修理3.1 日常维护检测修理3.1.1 电气设备的日常维护a .检查各电气设备电路接触的牢固性,安装的正确性,个别元件是否有机械障碍。 检查接接阴极保护站的电源导线,以及接至阳极地床、通电点的导线是否完好,接头是否牢固。b. 检...
