modelsim仿真详细过程

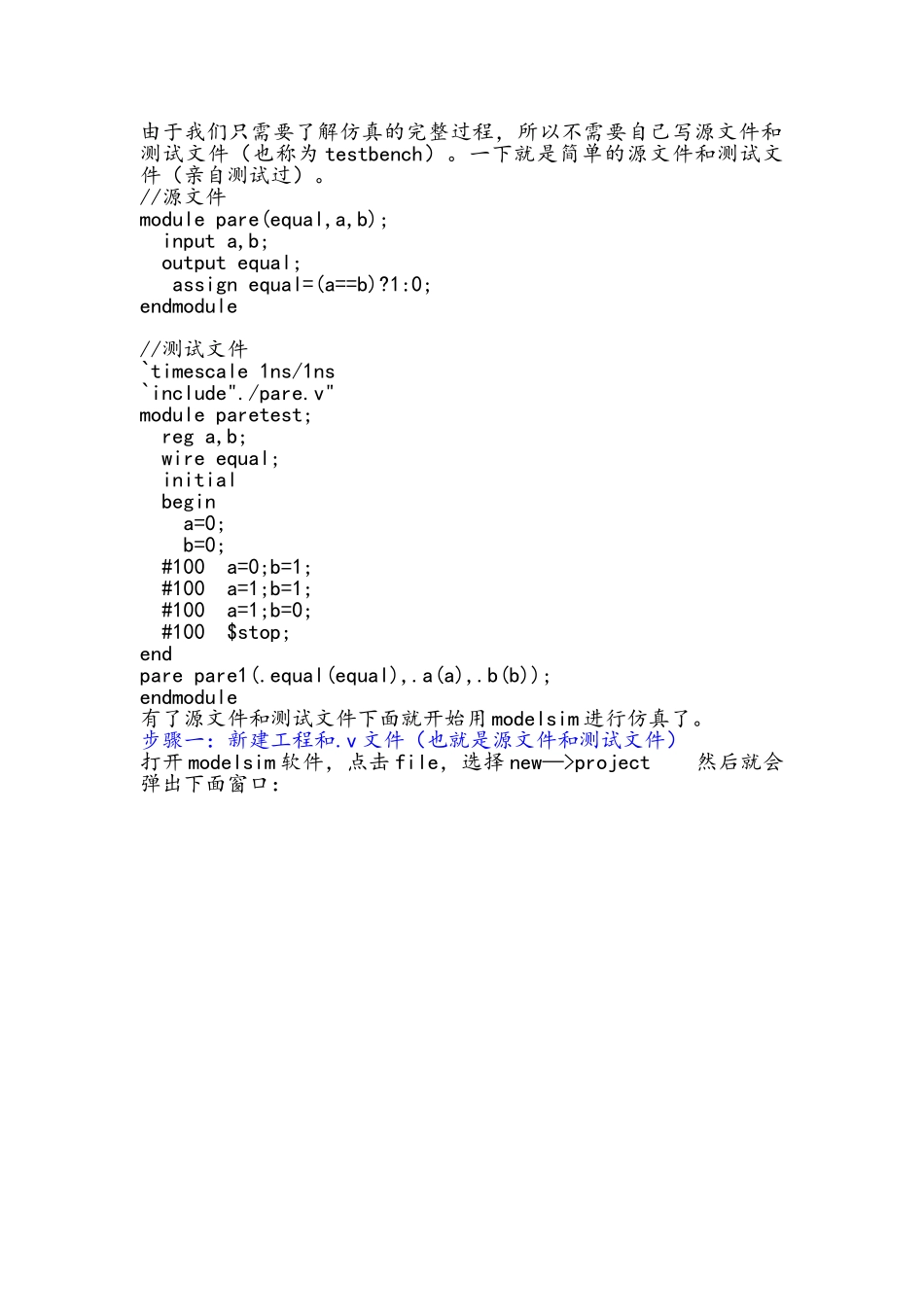

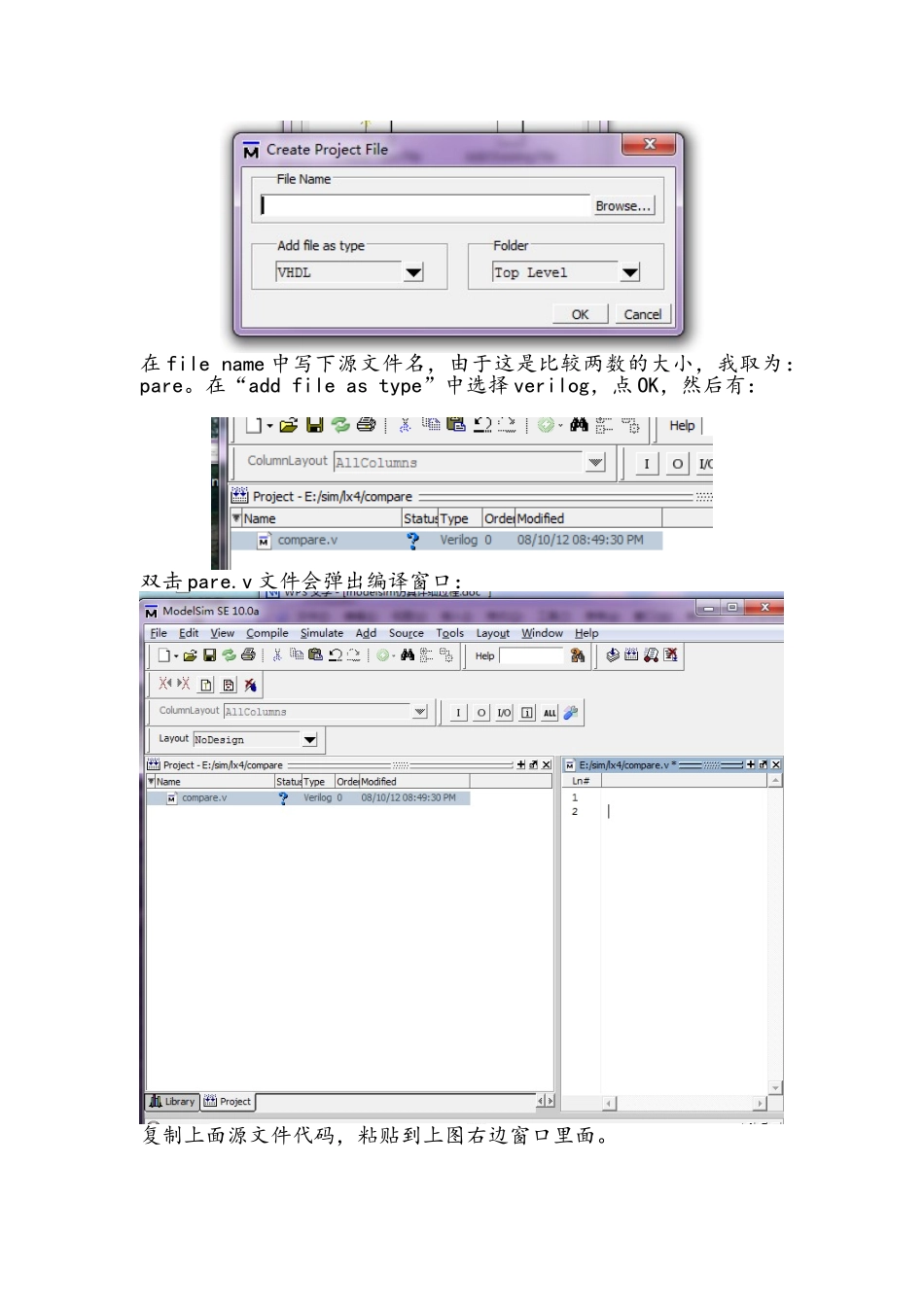

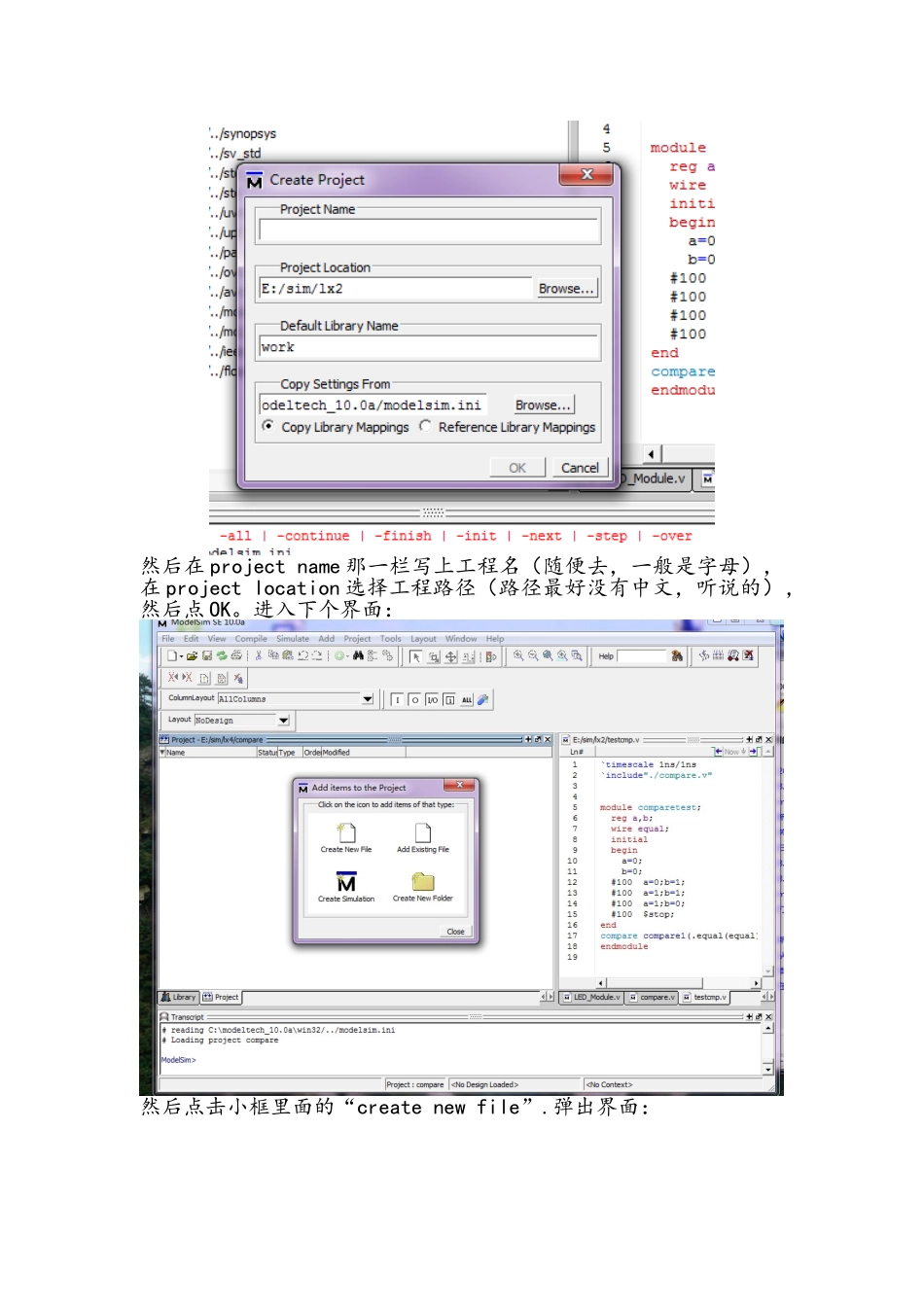

由于我们只需要了解仿真的完整过程，所以不需要自己写源文件和测试文件（也称为 testbench）。一下就是简单的源文件和测试文件（亲自测试过）。//源文件module pare(equal,a,b); input a,b; output equal; assign equal=(a==b)?1:0;endmodule//测试文件`timescale 1ns/1ns`include"./pare.v"module paretest; reg a,b; wire equal; initial begin a=0; b=0; #100 a=0;b=1; #100 a=1;b=1; #100 a=1;b=0; #100 $stop;endpare pare1(.equal(equal),.a(a),.b(b));endmodule有了源文件和测试文件下面就开始用 modelsim 进行仿真了。步骤一：新建工程和.v 文件（也就是源文件和测试文件）打开 modelsim 软件，点击 file，选择 new—>project 然后就会弹出下面窗口：然后在 project name 那一栏写上工程名（随便去，一般是字母），在 project location 选择工程路径（路径最好没有中文，听说的），然后点 OK。进入下个界面：然后点击小框里面的“create new file”.弹出界面：在 file name 中写下源文件名，由于这是比较两数的大小，我取为：pare。在“add file as type”中选择 verilog，点 OK，然后有：双击 pare.v 文件会弹出编译窗口：复制上面源文件代码，粘贴到上图右边窗口里面。然后点击保存图标，然后再新建测试文件。点击下图的新建文件图标。过程如同上。你会看见下图的两个.v 文件。步骤二：编译文件在添加文件在已建的工程后，两个文件的 status 都是问号，编译后就变成勾。具体步骤为：点击 pile all 图标就可以了。步骤三：仿真，添加波形选中 pare.v 文件，点击仿真图标如下图：接着会弹出界面：选中 paretest，点击 OK，有：选中 pare1 右击鼠标，选择 add，继续选择 To Wave.,我用的是10.0a 版本，还要选择 all items in region.然后就有界面：点击 run 图标就会出现仿真波形。
