PID算法的通俗讲解及调节口诀

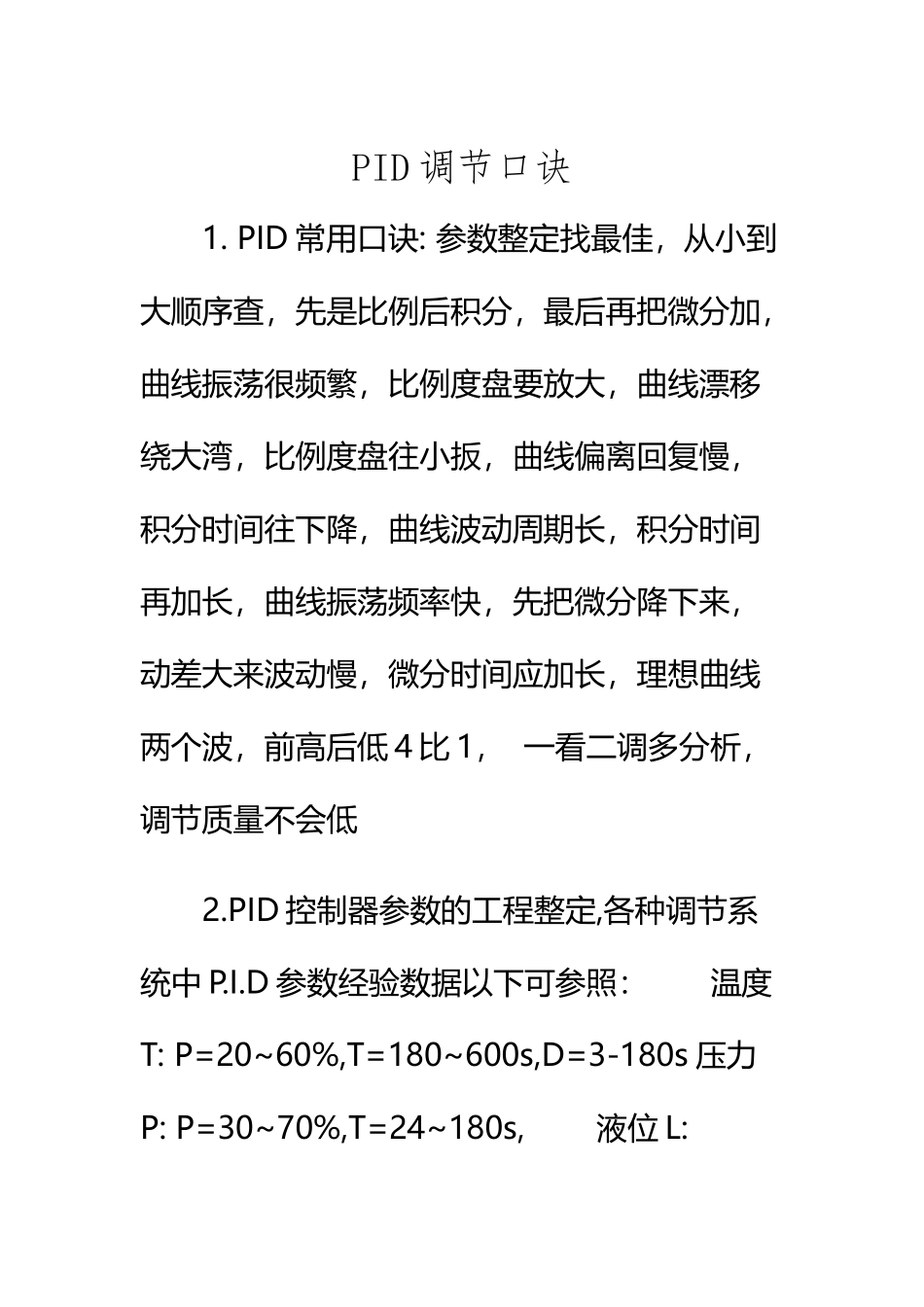

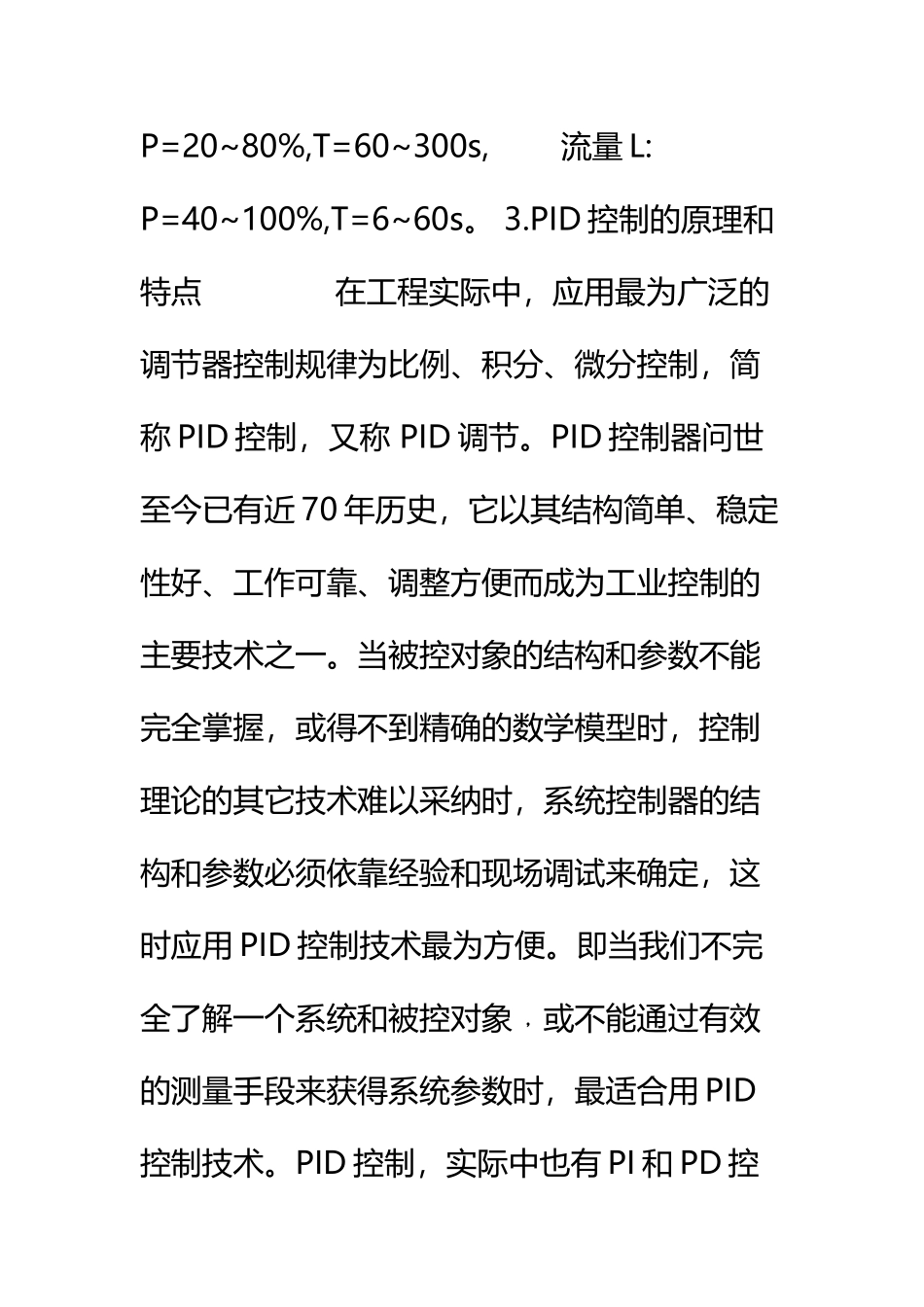

PID 算法的通俗讲解及调节口诀(17 页)Good is good, but better carries it.精益求精，善益求善。PID 调节口诀1. PID 常用口诀: 参数整定找最佳，从小到大顺序查，先是比例后积分，最后再把微分加，曲线振荡很频繁，比例度盘要放大，曲线漂移绕大湾，比例度盘往小扳，曲线偏离回复慢，积分时间往下降，曲线波动周期长，积分时间再加长，曲线振荡频率快，先把微分降下来，动差大来波动慢，微分时间应加长，理想曲线两个波，前高后低 4 比 1， 一看二调多分析，调节质量不会低 2.PID 控制器参数的工程整定,各种调节系统中 P.I.D 参数经验数据以下可参照： 温度T: P=20~60%,T=180~600s,D=3-180s 压力P: P=30~70%,T=24~180s, 液位 L: P=20~80%,T=60~300s, 流量 L: P=40~100%,T=6~60s。 3.PID 控制的原理和特点 在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称 PID 控制，又称 PID 调节。PID 控制器问世至今已有近 70 年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采纳时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用 PID 控制技术最为方便。即当我们不完全了解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，最适合用 PID控制技术。PID 控制，实际中也有 PI 和 PD 控制。PID 控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。 比例（P）控制 比例控制是一种最简单的控制方式。其控制器的输出与输入误差信号成比例关系。当仅有比例控制时系统输出存在稳态误差（Steady-state error）。 积分（I）控制 在积分控制中，控制器的输出与输入误差信号的积分成正比关系。对一个自动控制系统，假如在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统（System with Steady-state Error）。为了消除稳态误差，在控制器中必须引入"积分项"。积分项对误差取决于时间的积分，随着时间的增加，积分项会增大。这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于零。因此，比例+积分(PI)控制器，可以使系统在进入稳态后无稳态误差。 微分（D）控制 在微分控制中，控制器的输出与输入误差信号的微分（...
