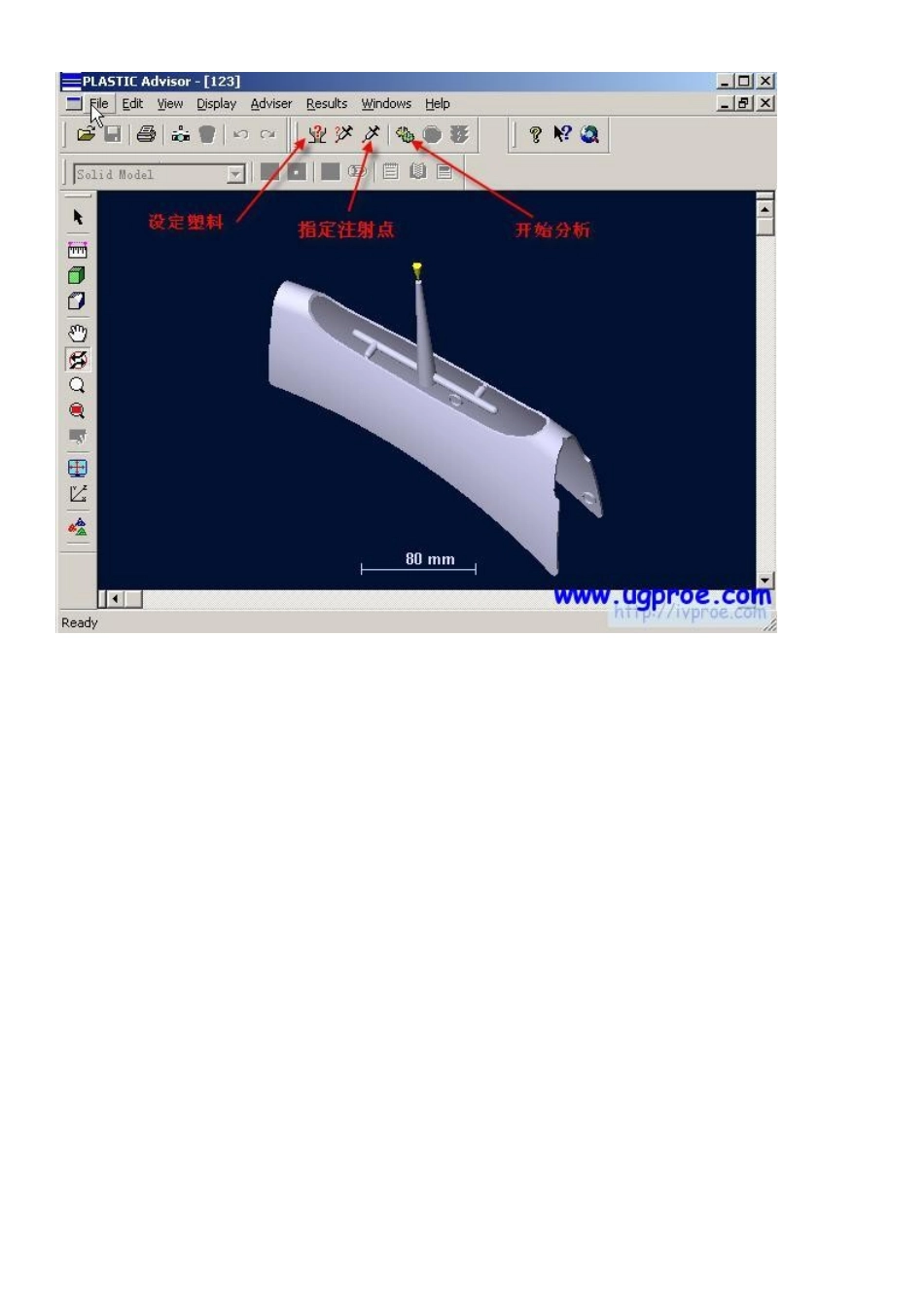

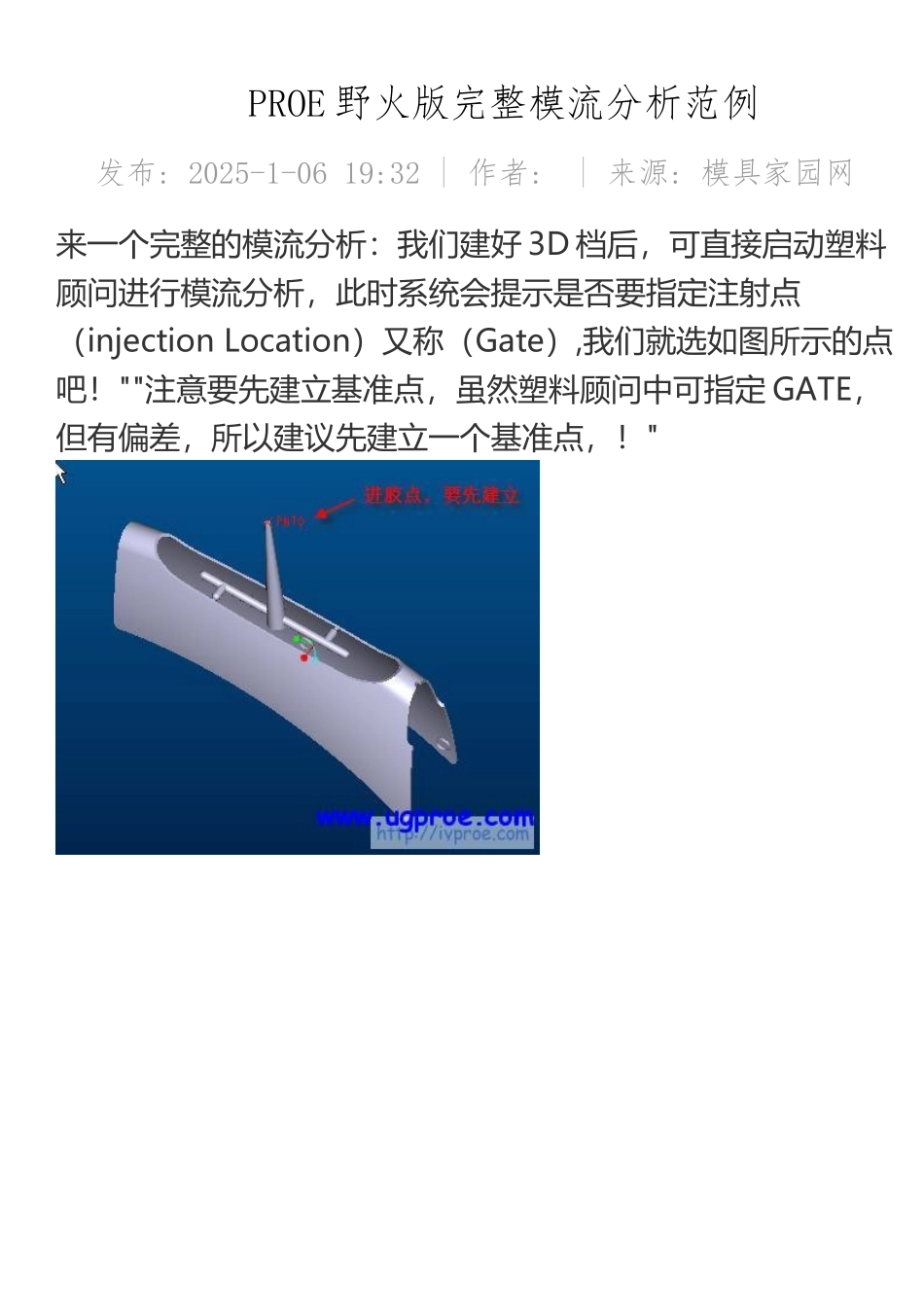

PROE 模流分析范例Plastic Advisor.doc(25 页)Good is good, but better carries it.精益求精，善益求善。 PROE 野火版完整模流分析范例发布: 2025-1-06 19:32 | 作者: | 来源: 模具家园网来一个完整的模流分析：我们建好 3D 档后，可直接启动塑料顾问进行模流分析，此时系统会提示是否要指定注射点（injection Location）又称（Gate）,我们就选如图所示的点吧！""注意要先建立基准点，虽然塑料顾问中可指定 GATE，但有偏差，所以建议先建立一个基准点，！" 点开始分析按纽 如图所示： 如图所示： 如图所示： 另外，假如破衣没有安装此功能，那么将不能使用此模流分析现提供安装方法：2001 及野火 2。0 的安装方法！" Pro/E 野火 5.0 里也有“MoldFlow”(模流分析)Plastic Advisor (塑料顾问)： 进入环境 Pro/E 环境下打开一个（或一啤）产品→设定一个或多个基准点（待会射胶用）→应用程序→Plastic Advisor→选一个（表示一个浇口）或多个基准点（表示多个浇口），确定（也可不选何基准点直接确定）。（进入环境后左键转动，中键缩放，右键拖动；而 Pro/E 环境是中键按下转动，中键滚轮缩放，SHIFT+中键按下拖动）最佳浇口 （进入环境时不能选任何基准点）运行分析（运动员图标）→Gate Location，下一步，下一步，完成。填充分析 （进入环境时选定基准点）运行分析（运动员图标）→Plastic Filling，下一步，下一步，完成→关闭“Results Summary”窗口→ 外观现象：夹水纹（Weld Line Locations 图标）。困气（Air Trap Locations 图标）。 * 为便于观察可于左上角的下滑板选取 Glass Model 。 填充时间：下滑板选 Fill Time 。 射压分布：…Injection Pressure 。 温度分布：…Flow Front Temp.（指在充满之前的胶体温度）。 阻力分布：…Pressure Drop 。 * 为便于观察可于上工具条选取多色显示（Smooth/Banding 图标）或单色显示（Accumulated图标）。 冷却分析 运行分析（运动员图标）→ Cooling Quality，下一步，下一步，完成→关闭“Results Summary”窗口→ 表面温度变化：下滑板选 Surface Temp. Varience 。(温度极高处必须设计足够的运水) 冷却时间变化：下滑板选 Freeze Time Varience 。（时间极短会出现过早冷却） 图片报告 将所需图片另存为 gif、jpg 等格式→打开（需安装 ACDSee 5.0）该格式文件（打开后也可利用工具进行...
