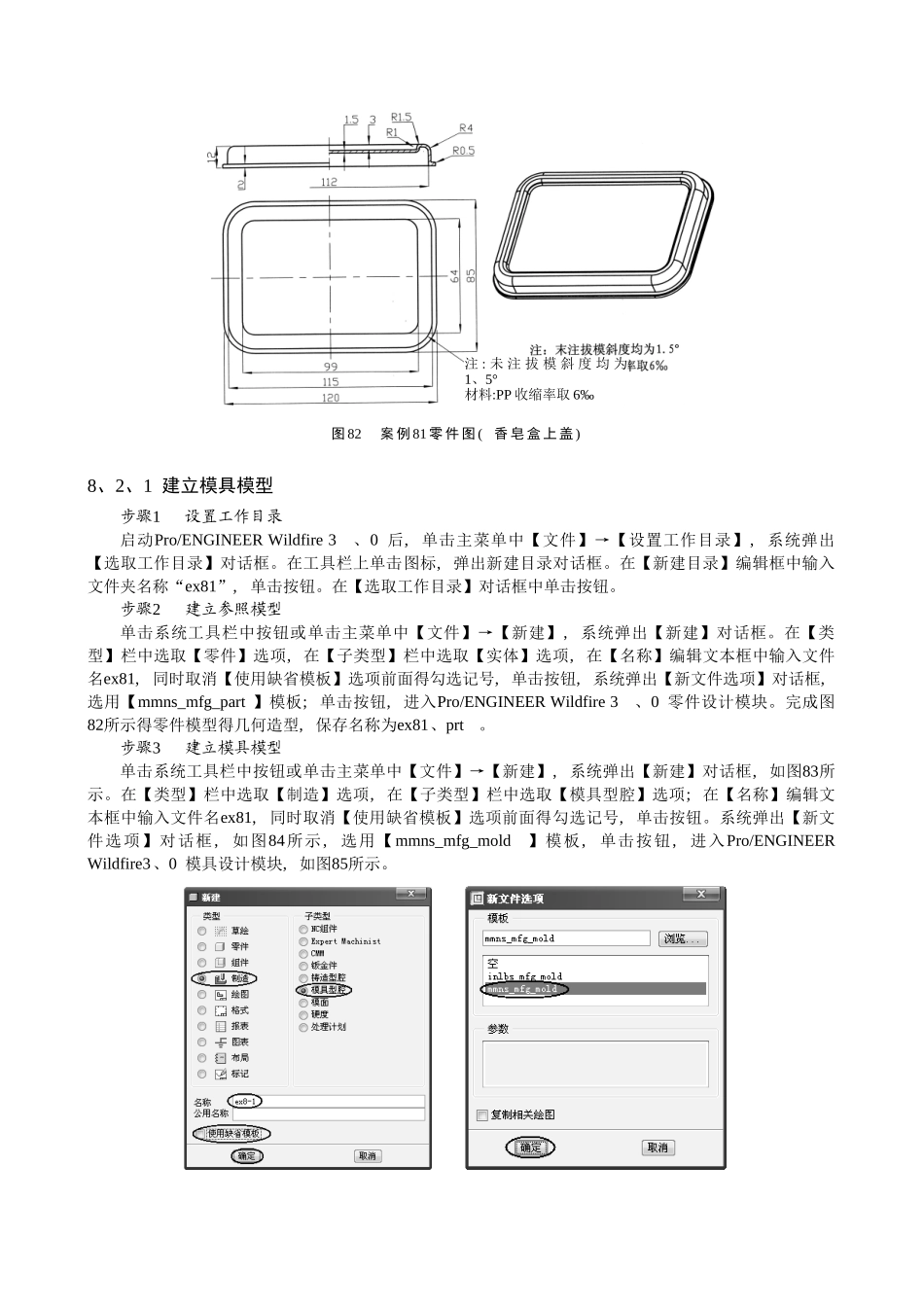

第 8 章 Pro/ENGINEER Wildfire 3、0模具设计基础学习目标:☆掌握Pro/E 模具设计模块得一般操作流程。☆掌握分型面创建得一般方法。随着以Pro/ENGINEER 为代表得CAD/CAM 软件得飞速进展, 计算机辅助设计与制造越来越广泛地应用到各行各业, 设计人员可根据零件图及工艺要求, 使用CAD模块对零件实体造型, 然后利用模具设计模块, 对零件进行模具设计。本章主要通过简单得实例操作说明用Pro/ENGINEER 软件进行模具设计得一般操作流程, 介绍分型面得基本创建方法。8、1 模具设计得基本流程利用Pro/E 模具设计模块实现塑料模具设计得基本流程, 如图81所示。图 81 Pro/E 模具设计基本流程8、2 模具设计得操作案例[ 案例81]: 用Pro/ENGINEER Wildfire 3、0 完成图82所示零件得模具设计。根据此零件得特点, 可采纳一模一件, 并将分型面设在零件得底面, 这样既满足分型面应设在零件截面最大得部位, 又不影响零件得外观, 且塑件包紧动模型芯而留在动模上, 模具结构简单。 图 82 案 例 81 零 件 图 (香 皂 盒 上 盖 )8、2、1 建立模具模型步骤1 设置工作目录 启动Pro/ENGINEER Wildfire 3、0 后,单击主菜单中【文件】→【设置工作目录】,系统弹出【选取工作目录】对话框。在工具栏上单击图标, 弹出新建目录对话框。在【新建目录】编辑框中输入文件夹名称“ex81”,单击按钮。在【选取工作目录】对话框中单击按钮。步骤2 建立参照模型单击系统工具栏中按钮或单击主菜单中【文件】→【新建】, 系统弹出【新建】对话框。在【类型】栏中选取【零件】选项, 在【子类型】栏中选取【实体】选项, 在【名称】编辑文本框中输入文件名ex81,同时取消【使用缺省模板】选项前面得勾选记号, 单击按钮, 系统弹出【新文件选项】对话框,选用【mmns_mfg_part 】模板; 单击按钮, 进入Pro/ENGINEER Wildfire 3、0 零件设计模块。完成图82所示得零件模型得几何造型, 保存名称为ex81、prt。步骤3 建立模具模型单击系统工具栏中按钮或单击主菜单中【文件】→【新建】, 系统弹出【新建】对话框, 如图83所示。在【类型】栏中选取【制造】选项, 在【子类型】栏中选取【模具型腔】选项; 在【名称】编辑文本框中输入文件名ex81,同时取消【使用缺省模板】选项前面得勾选记号, 单击按钮。系统弹出【新文件选项】对话框,如图84所示,选用【mmns_mfg_mold】模板,单击按钮,进入Pro/ENGINEER Wildfire3、0 模具设计模块,...
