S参数的介绍以及一些理解

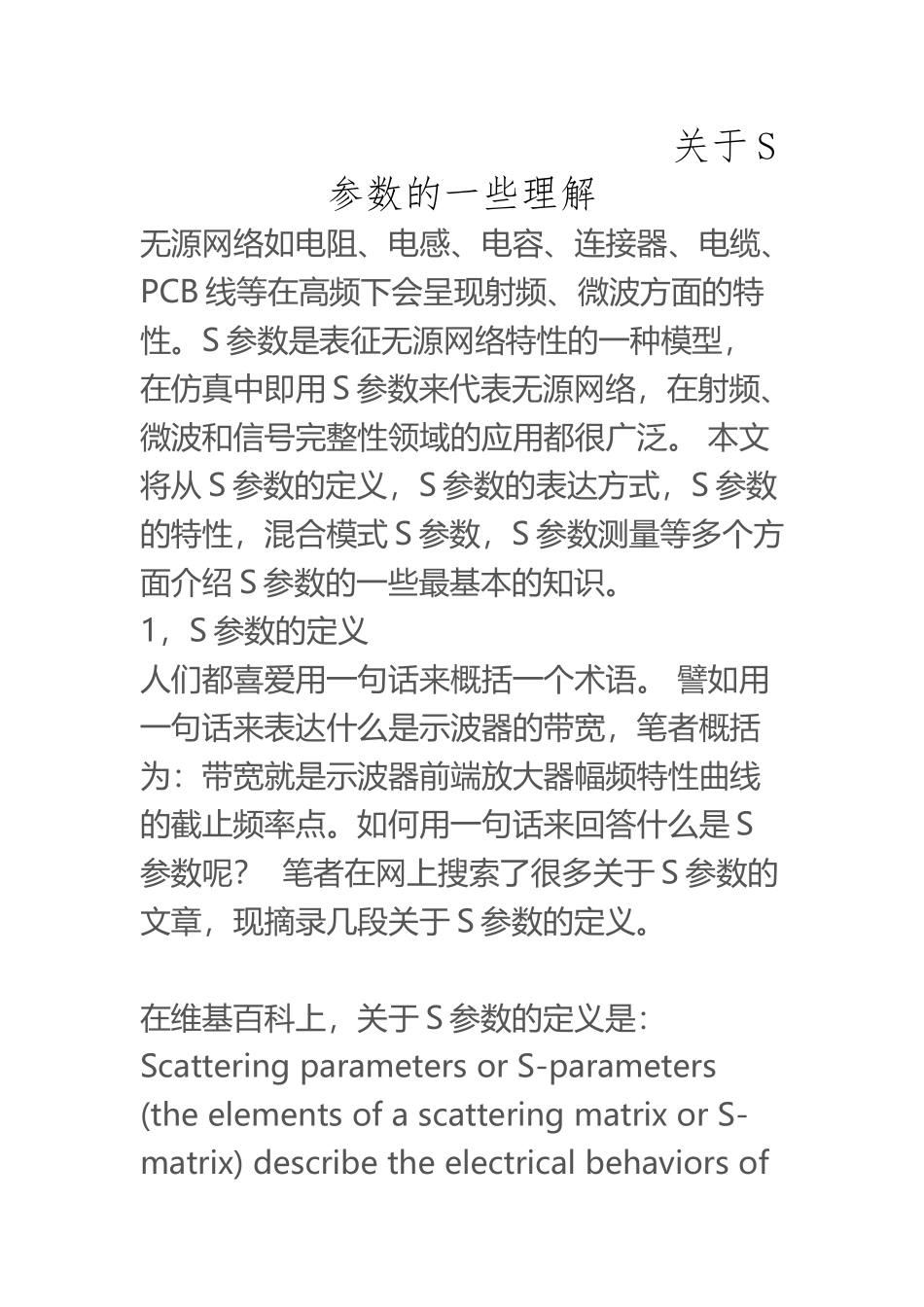

S 参数的介绍以及一些理解(26 页)Good is good, but better carries it.精益求精，善益求善。 关于 S参数的一些理解无源网络如电阻、电感、电容、连接器、电缆、PCB 线等在高频下会呈现射频、微波方面的特性。S 参数是表征无源网络特性的一种模型，在仿真中即用 S 参数来代表无源网络，在射频、微波和信号完整性领域的应用都很广泛。 本文将从 S 参数的定义，S 参数的表达方式，S 参数的特性，混合模式 S 参数，S 参数测量等多个方面介绍 S 参数的一些最基本的知识。1，S 参数的定义人们都喜爱用一句话来概括一个术语。 譬如用一句话来表达什么是示波器的带宽，笔者概括为：带宽就是示波器前端放大器幅频特性曲线的截止频率点。如何用一句话来回答什么是 S参数呢？ 笔者在网上搜索了很多关于 S 参数的文章，现摘录几段关于 S 参数的定义。在维基百科上，关于 S 参数的定义是：Scattering parameters or S-parameters (the elements of a scattering matrix or S-matrix) describe the electrical behaviors of linear electrical networks when undergoing various steady state stimuli by electrical signals. The parameters are useful for electrical engineering, electronics engineering, and communication systems design. 翻译成中文：散射参数或者说 S 参数描述了线性电气网络在变化的稳态电信号激励时的电气行为。 该参数对于电气工程、电子工程和通信系统的研发是很有用的。（ 抱歉，英语水平太差，翻译得很别扭。）这个定义似乎不够好！ 在另外一篇文章中的定义是：The S-parameter (Scattering parameter) expresses device characteristics using the degree of scattering when an AC signal is considered as a wave. The word “scattering” is a general term that refers to refl ection back to the source and transmission to other directions. 中文含义是：“S 参数是利用器件在受到带有“波”特点的AC 信号激励下的散射程度来表达器件的特征。”这个定义比较简洁，但可能翻译得不准确。作者试图表达 S 参数主要是用于描述在高频信号下的特性，但很不直截了当。 另外一篇文章中的定义更是简洁明了： Scattering parameters or S-parameters are commonly used to describ...
