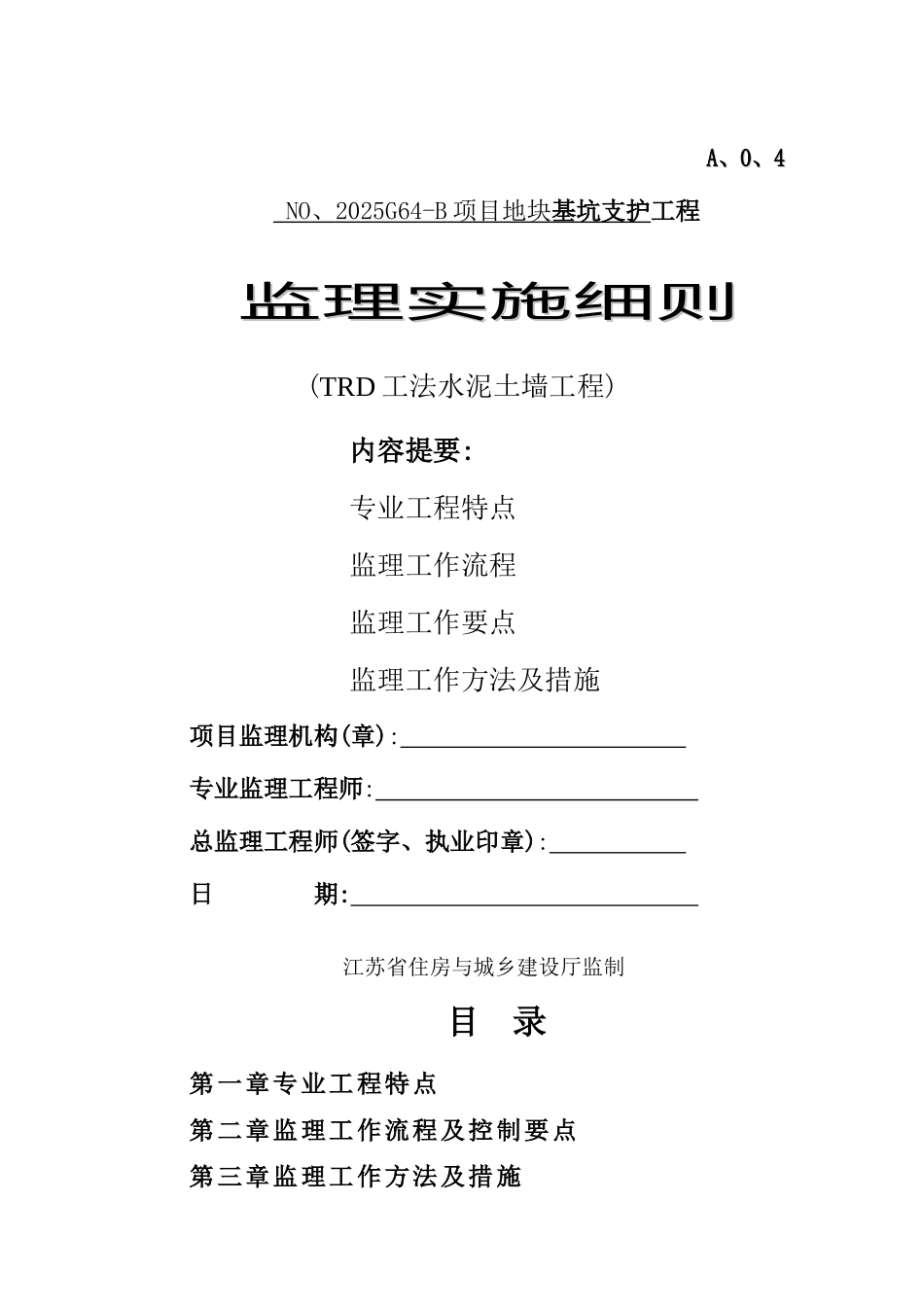

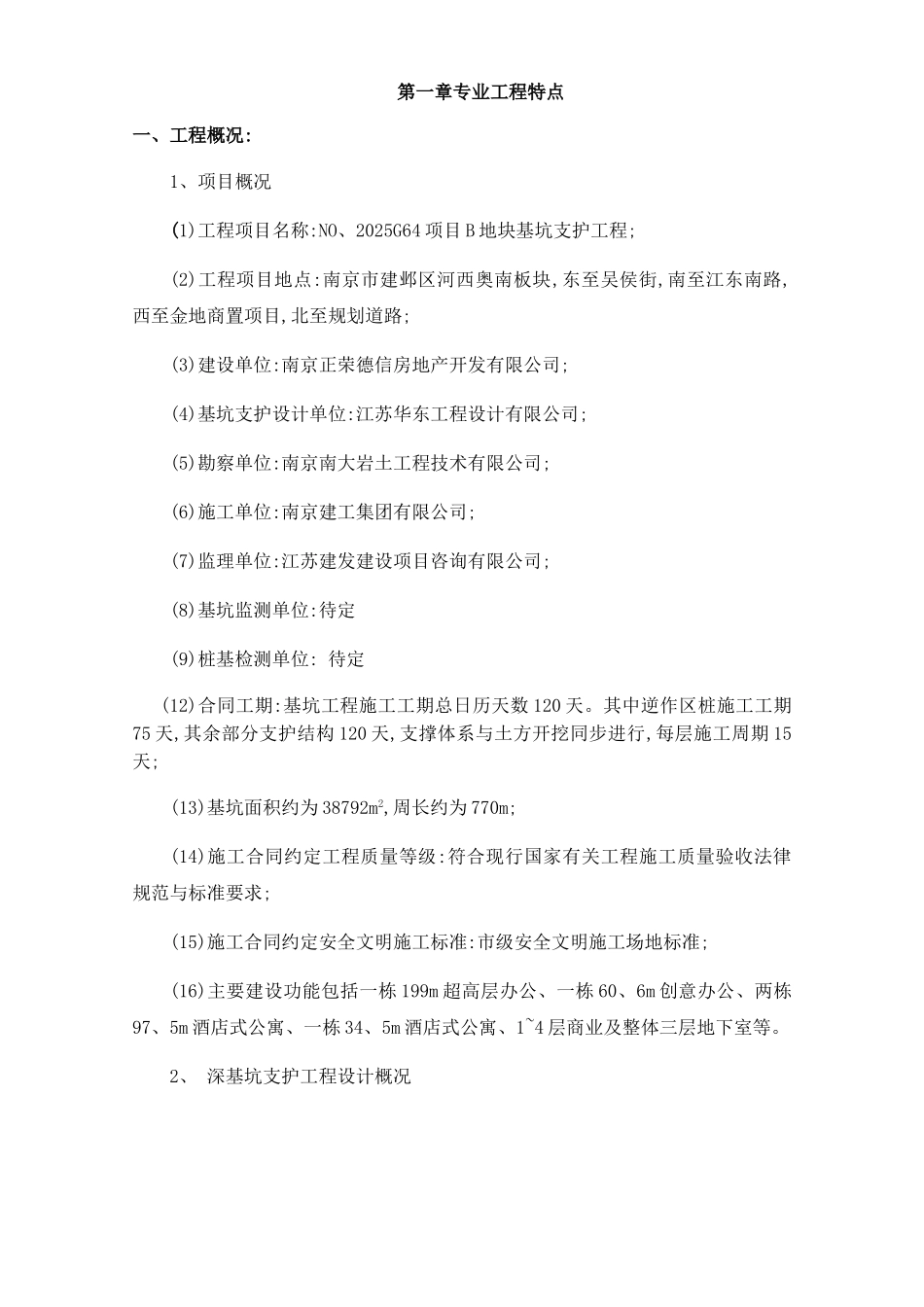

AA、、00、、44 NO 、 2025G64-B 项目地块 基坑支护 工程 监理实施细则监理实施细则(TRD 工法水泥土墙工程)内容提要:专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构(章): 专业监理工程师: 总监理工程师(签字、执业印章): 日 期: 江苏省住房与城乡建设厅监制目 录第一章专业工程特点第二章监理工作流程及控制要点第三章监理工作方法及措施第四章安全监理措施第一章专业工程特点一、工程概况:1、项目概况(1)工程项目名称:NO、2025G64 项目 B 地块基坑支护工程;(2)工程项目地点:南京市建邺区河西奥南板块,东至吴侯街,南至江东南路,西至金地商置项目,北至规划道路;(3)建设单位:南京正荣德信房地产开发有限公司;(4)基坑支护设计单位:江苏华东工程设计有限公司;(5)勘察单位:南京南大岩土工程技术有限公司;(6)施工单位:南京建工集团有限公司;(7)监理单位:江苏建发建设项目咨询有限公司;(8)基坑监测单位:待定(9)桩基检测单位: 待定(12)合同工期:基坑工程施工工期总日历天数 120 天。其中逆作区桩施工工期75 天,其余部分支护结构 120 天,支撑体系与土方开挖同步进行,每层施工周期 15天;(13)基坑面积约为 38792m2,周长约为 770m;(14)施工合同约定工程质量等级:符合现行国家有关工程施工质量验收法律规范与标准要求;(15)施工合同约定安全文明施工标准:市级安全文明施工场地标准;(16)主要建设功能包括一栋 199m 超高层办公、一栋 60、6m 创意办公、两栋97、5m 酒店式公寓、一栋 34、5m 酒店式公寓、1~4 层商业及整体三层地下室等。2、 深基坑支护工程设计概况TRD 工法水泥土墙平面布置图(1)本项目建设位南京市建邺区河西奥南板块,基坑面积约为 38792m2,周长约为 770m;(2)本工程+0、00 相当于绝对标高-0、90m,基坑底标高初步定为-15、05～-16、05m,开挖深度 14、15～15、15m; (3)本基坑周边环境复杂,综合场地得工程地质、水文地质条件及周边环境得保护要求,以“安全可靠、经济合理、技术可行、方便施工”为原则。确定本基坑工程采纳得支护结构方案采纳钻孔灌注桩(连续墙)+内支撑体系顺逆结合做法施工,具体支护结构设计如下:① ABC 段采纳地下连续墙(两墙合一)作为属相围护结构,地连墙宽 0、8m;② CDA 段采纳钻孔灌注桩作为属相围护结构;③ 逆作法施工区利用梁板结构作为水平支撑构件;④ 水平支撑体系,采纳二层钢筋砼支撑;⑤ 支撑形式为:对撑+角撑+边桁架;⑥ 地下水处理方面,北侧 ABC...
