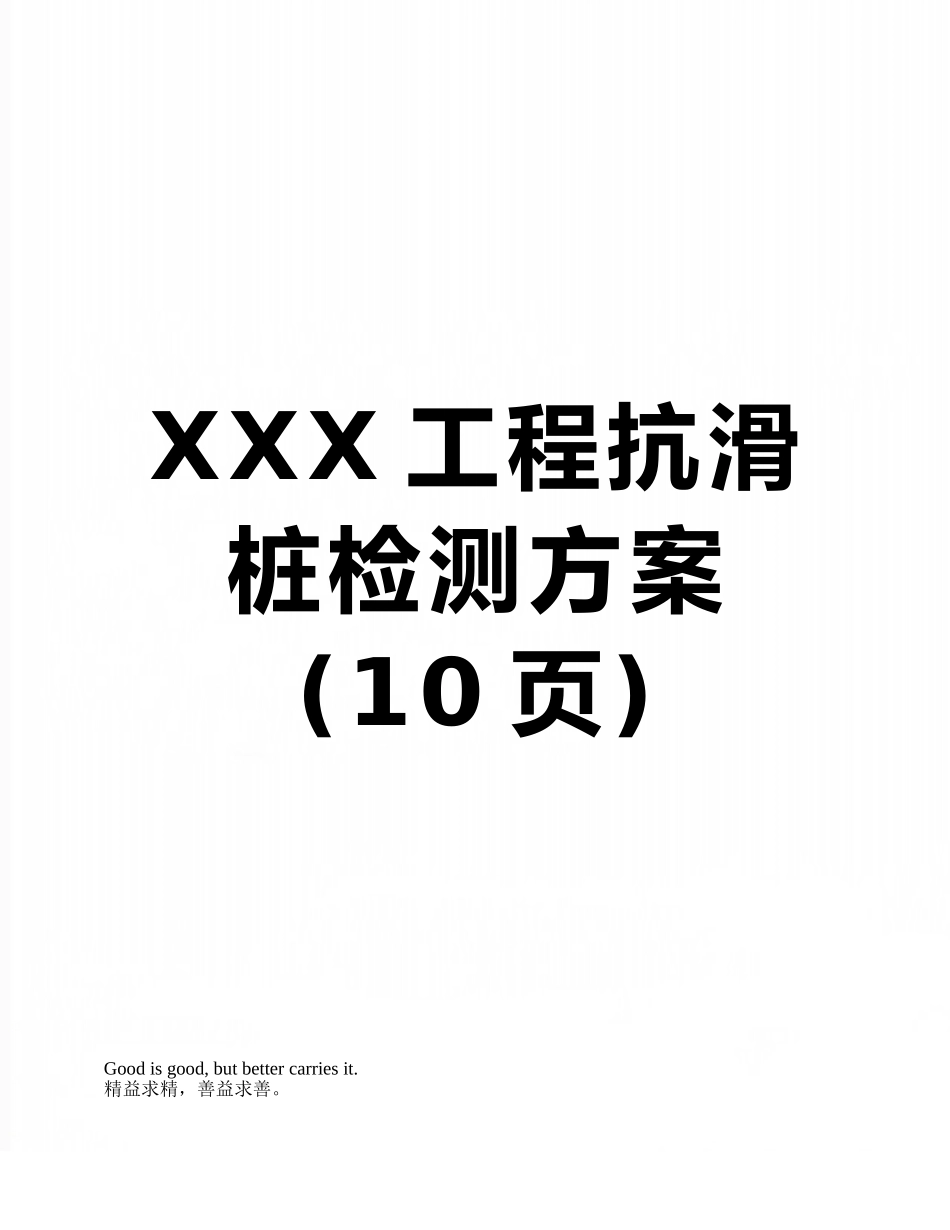

XXX工程抗滑桩检测方案

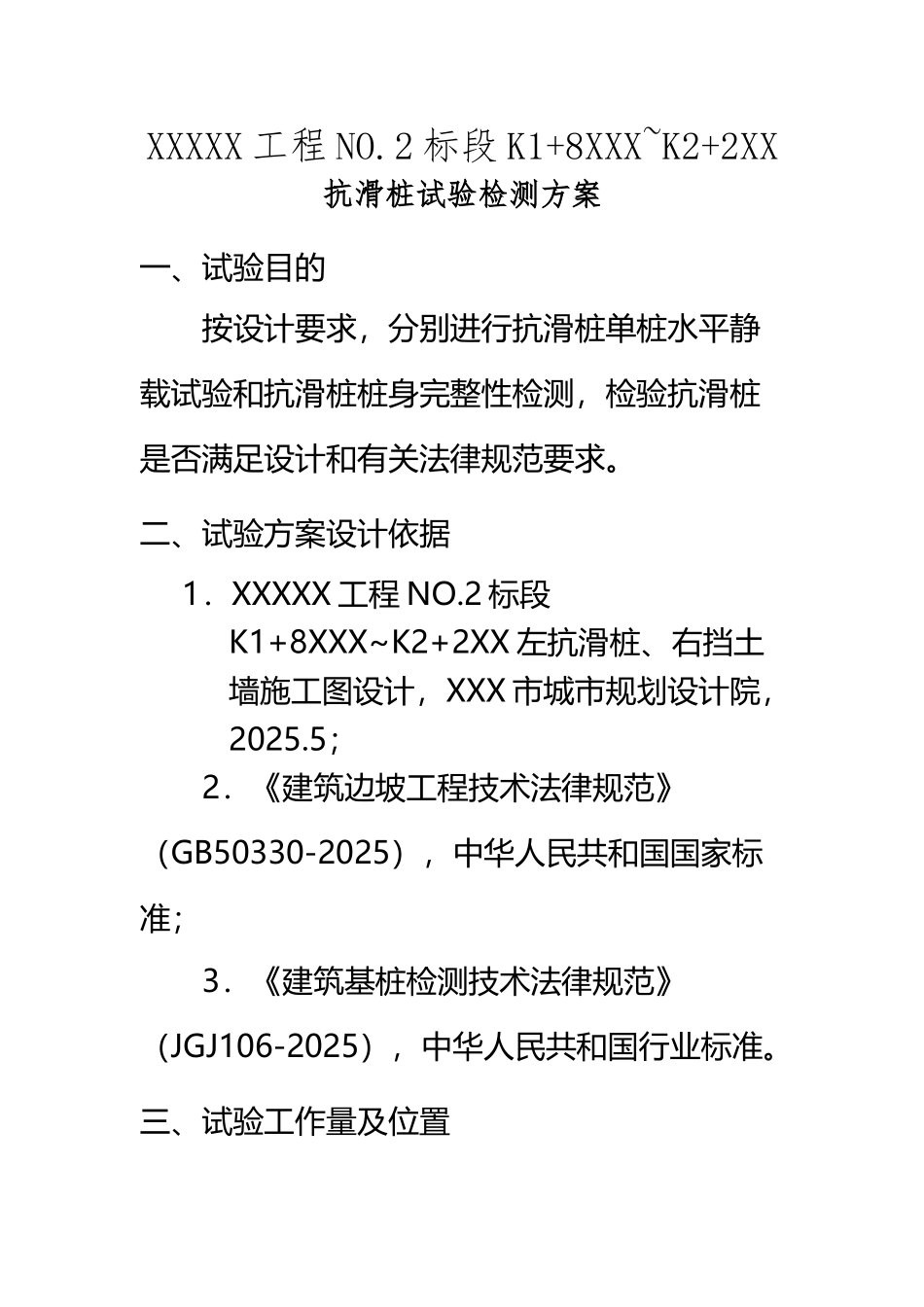

XXX 工程抗滑桩检测方案(10 页)Good is good, but better carries it.精益求精，善益求善。XXXXX 工程 NO.2 标段 K1+8XXX~K2+2XX抗滑桩试验检测方案一、试验目的按设计要求，分别进行抗滑桩单桩水平静载试验和抗滑桩桩身完整性检测，检验抗滑桩是否满足设计和有关法律规范要求。二、试验方案设计依据1．XXXXX 工程 NO.2 标段K1+8XXX~K2+2XX 左抗滑桩、右挡土墙施工图设计，XXX 市城市规划设计院，2025.5；2．《建筑边坡工程技术法律规范》（GB50330-2025），中华人民共和国国家标准；3．《建筑基桩检测技术法律规范》（JGJ106-2025），中华人民共和国行业标准。三、试验工作量及位置1．单桩水平静载试验XXX 市 XXX 路工程 NO.2 标段K1+8XXX~K2+2XX 处有两个中小型滑坡，根据设计文件，本场地设 140 根抗滑桩，其中K1+8XXX~K2+2XX 右侧设桩板式挡墙，桩径1.4m，桩距 5m，桩长 20m，共 82 根，根据《建筑基桩检测技术法律规范》（JGJ106-2025）第 3.3.8 款规定、施工图设计及本场地工程地质条件，拟进行单桩水平静载试验检测的桩数为 3 根，水平承载力设计值730KN，试桩最大加荷值为设计值的 1.2 倍，876KN。单桩水平静载试验的参数如表 1 所示。表 1 单桩水平静载试验参数序号位置桩径（m）桩距（桩长（m）桩顶设计水平承载力结构型式m）（kN）1K1+860右1.4520730KN桩板式挡墙2K1+9601.45203K2+1001.45202．桩身完整性检测桩基完整性按《建筑地基工程施工质量验收法律规范》（GB50202-2025）第 5.1.6 条规定，检测频率应达到 100%，即 82 根进行低应变动力检测，以检查桩身完整性。四、试验方法（一）桩身完整性检测1．测试方法依据中华人民共和国行业标准《建筑基桩检测技术法律规范》（JGJ106－2025），本次抗滑桩桩身完整性检测采纳低应变动力检测法，采纳反射波法对基桩结构完整性进行评定。低应变动力检测法测桩的示意图如图 1 所示，其基本原理为：用锤激励桩头，所产生的应力波将沿着桩身向下传播，在传播过程中，如遇到波阻抗界面，将产生声波的反射和透射，应力波反射和透射能量的大小取决于两种介质图 1 低应变检测法示意图数据采集波阻抗的大小。由波动理论可知，当应力波遇到断裂、离析、缩颈及扩底时，由于波阻抗变小，反射波与入射波初动相位同相；当应力波遇到扩颈、扩底时，波阻抗变大，反射波与入射波的初动相位反相。结合振幅大小、波速高低、反射波到达时间等可对桩的完整性、...
