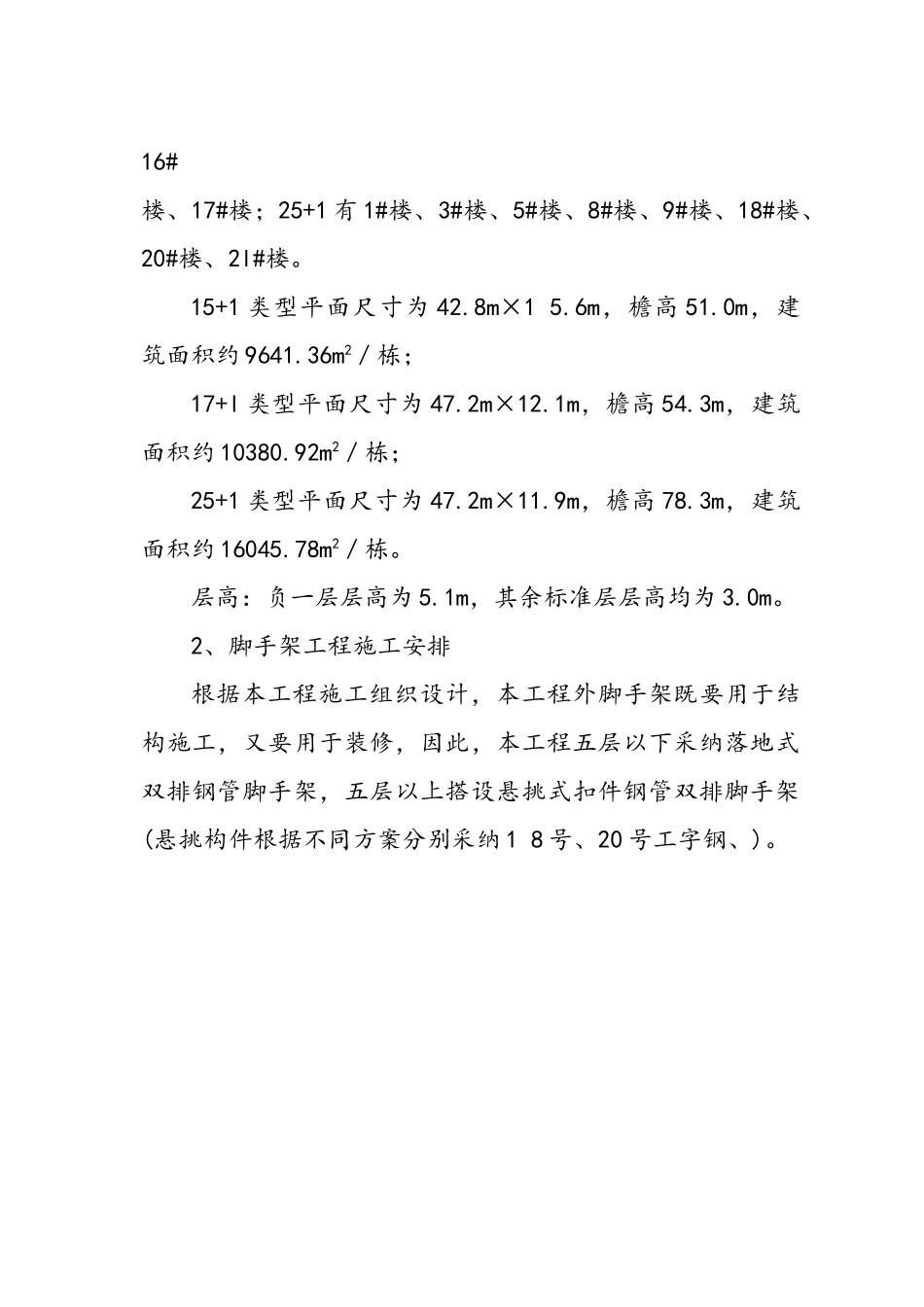

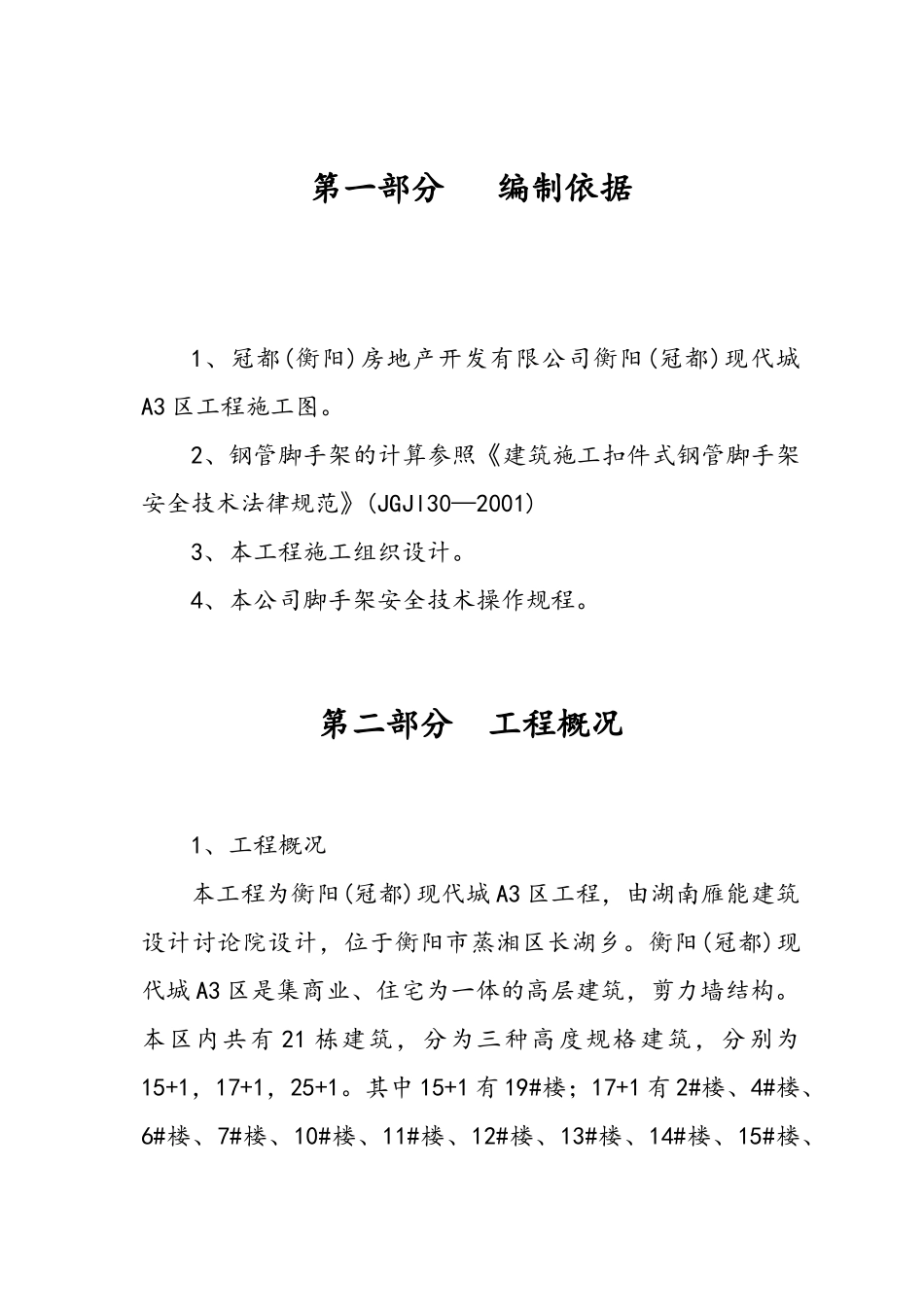

第一部分 编制依据1、冠都(衡阳)房地产开发有限公司衡阳(冠都)现代城A3 区工程施工图。2、钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJl30—2001)3、本工程施工组织设计。4、本公司脚手架安全技术操作规程。第二部分 工程概况1、工程概况本工程为衡阳(冠都)现代城 A3 区工程，由湖南雁能建筑设计讨论院设计，位于衡阳市蒸湘区长湖乡。衡阳(冠都)现代城 A3 区是集商业、住宅为一体的高层建筑，剪力墙结构。本区内共有 21 栋建筑，分为三种高度规格建筑，分别为15+1，17+1，25+1。其中 15+1 有 19#楼；17+1 有 2#楼、4#楼、6#楼、7#楼、10#楼、11#楼、12#楼、13#楼、14#楼、15#楼、16#楼、17#楼；25+1 有 1#楼、3#楼、5#楼、8#楼、9#楼、18#楼、20#楼、2l#楼。15+1 类型平面尺寸为 42.8m×1 5.6m，檐高 51.0m，建筑面积约 9641.36m2／栋；17+l 类型平面尺寸为 47.2m×12.1m，檐高 54.3m，建筑面积约 10380.92m2／栋； 25+1 类型平面尺寸为 47.2m×11.9m，檐高 78.3m，建筑面积约 16045.78m2／栋。层高：负一层层高为 5.1m，其余标准层层高均为 3.0m。2、脚手架工程施工安排根据本工程施工组织设计，本工程外脚手架既要用于结构施工，又要用于装修，因此，本工程五层以下采纳落地式双排钢管脚手架，五层以上搭设悬挑式扣件钢管双排脚手架(悬挑构件根据不同方案分别采纳 1 8 号、20 号工字钢、)。第三部分 施工方案第一节 落地式双排脚手架施工方案一、材料准备(1)钢管选用国标《直缝电焊钢管》(GB／T13793)，质量符合国标碳素结构钢(GB／T700)Q235 一 f 级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采纳。(2)扣件采纳可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》(GBl5831)的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达 65N.M 时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。(3)脚手板采纳竹串片脚手板。二、纵向水平杆(1)纵向水平杆设置在立杆内侧，其长度不宜小于 3 跨；(2)纵向水平杆接长采纳对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主...
