Φ12阜阳UASB罐制作安装施工方案

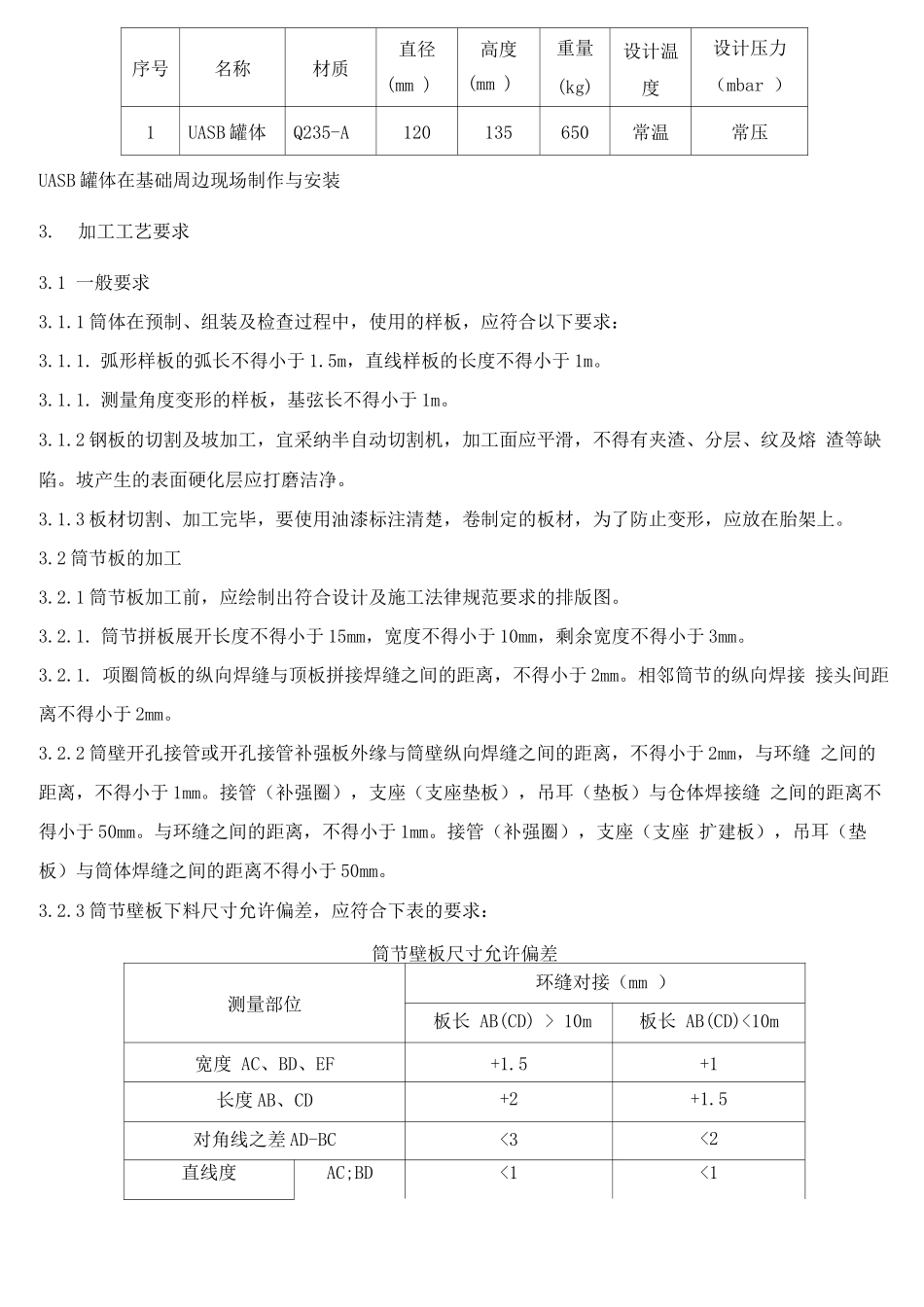

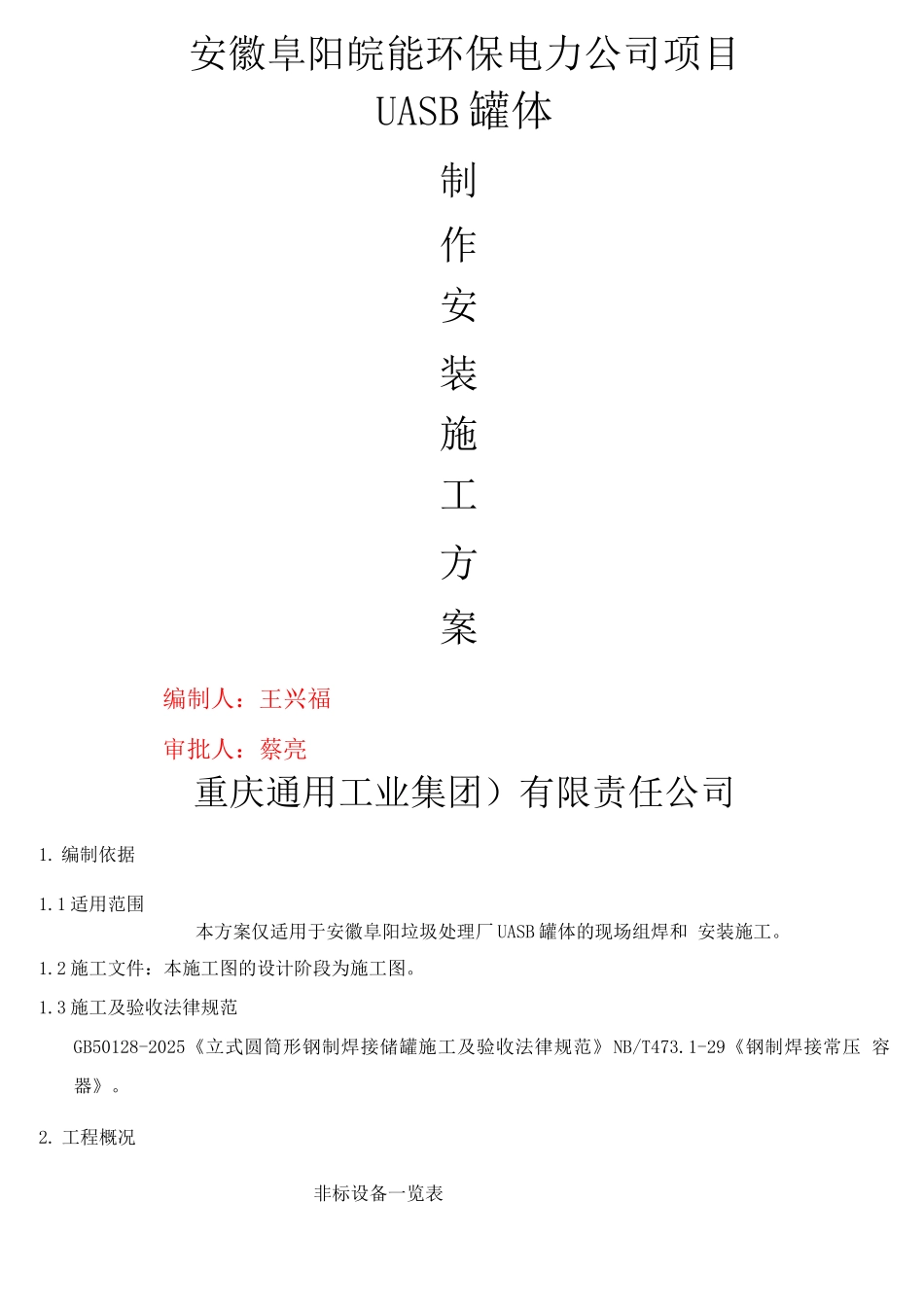

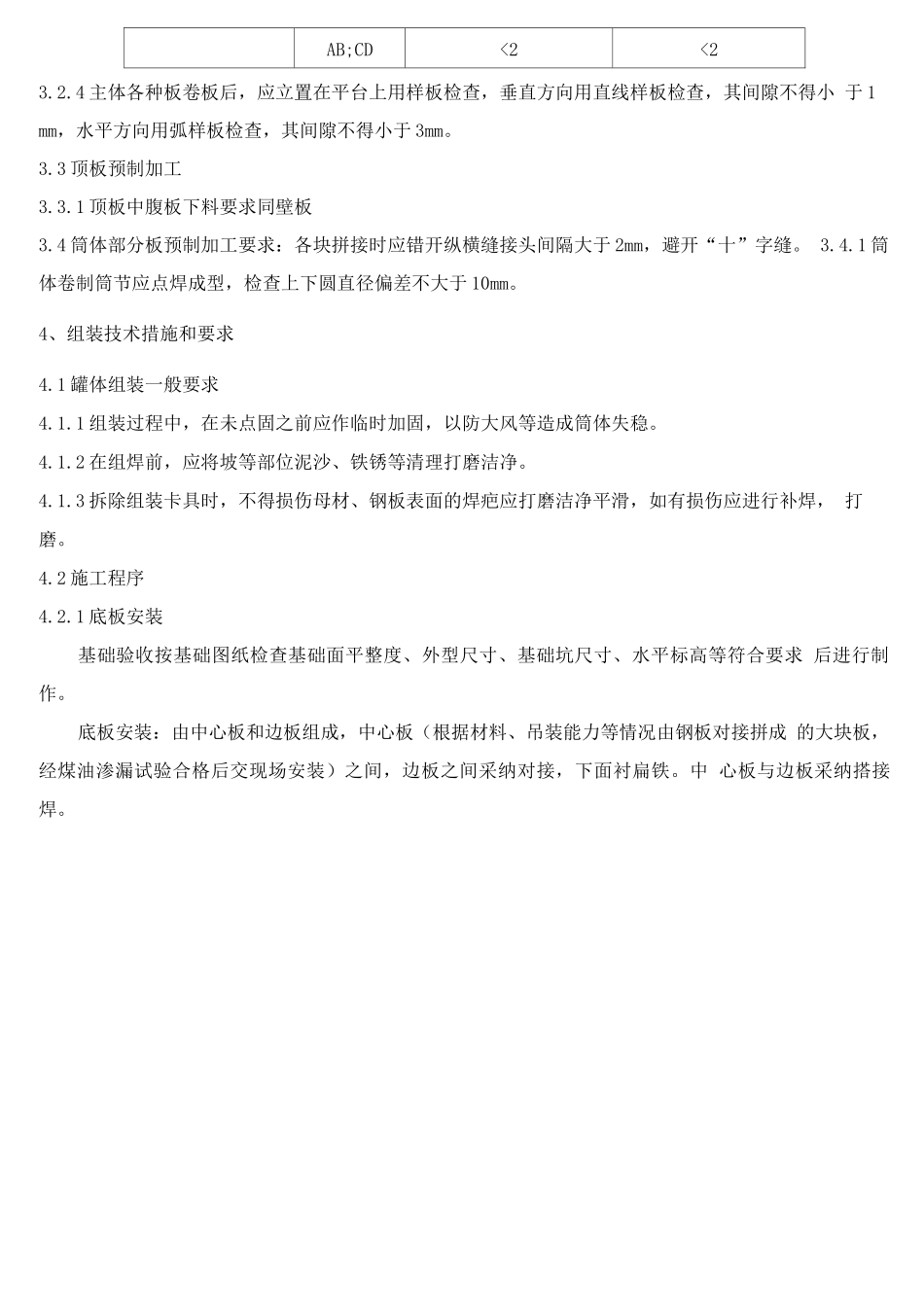

安徽阜阳皖能环保电力公司项目UASB 罐体制作安装施工方案编制人：王兴福审批人：蔡亮重庆通用工业集团）有限责任公司1. 编制依据1.1 适用范围本方案仅适用于安徽阜阳垃圾处理厂 UASB 罐体的现场组焊和 安装施工。1.2 施工文件：本施工图的设计阶段为施工图。1.3 施工及验收法律规范GB50128-2025《立式圆筒形钢制焊接储罐施工及验收法律规范》NB/T473.1-29《钢制焊接常压 容器》。2. 工程概况非标设备一览表序号名称材质直径(mm )高度(mm )重量(kg)设计温 度（°C）设计压力（mbar ）1UASB 罐体Q235-A120135650常温常压UASB 罐体在基础周边现场制作与安装3.加工工艺要求3.1 一般要求3.1.1 筒体在预制、组装及检查过程中，使用的样板，应符合以下要求：3.1.1. 弧形样板的弧长不得小于 1.5m，直线样板的长度不得小于 1m。3.1.1. 测量角度变形的样板，基弦长不得小于 1m。3.1.2 钢板的切割及坡加工，宜采纳半自动切割机，加工面应平滑，不得有夹渣、分层、纹及熔 渣等缺陷。坡产生的表面硬化层应打磨洁净。3.1.3 板材切割、加工完毕，要使用油漆标注清楚，卷制定的板材，为了防止变形，应放在胎架上。3.2 筒节板的加工3.2.1 筒节板加工前，应绘制出符合设计及施工法律规范要求的排版图。3.2.1. 筒节拼板展开长度不得小于 15mm，宽度不得小于 10mm，剩余宽度不得小于 3mm。3.2.1. 项圈筒板的纵向焊缝与顶板拼接焊缝之间的距离，不得小于 2mm。相邻筒节的纵向焊接 接头间距离不得小于 2mm。3.2.2 筒壁开孔接管或开孔接管补强板外缘与筒壁纵向焊缝之间的距离，不得小于 2mm，与环缝 之间的距离，不得小于 1mm。接管（补强圈），支座（支座垫板），吊耳（垫板）与仓体焊接缝 之间的距离不得小于 50mm。与环缝之间的距离，不得小于 1mm。接管（补强圈），支座（支座 扩建板），吊耳（垫板）与筒体焊缝之间的距离不得小于 50mm。3.2.3 筒节壁板下料尺寸允许偏差，应符合下表的要求：筒节壁板尺寸允许偏差测量部位环缝对接（mm ）板长 AB(CD) > 10m板长 AB(CD)<10m宽度 AC、BD、EF+1.5+1长度 AB、CD+2+1.5对角线之差 AD-BC<3<2直线度AC;BD<1<1AB;CD<2<23.2.4 主体各种板卷板后，应立置在平台上用样板检查，垂直方向用直线样板检查，其间隙不得小 于 1 mm，水平方向用弧样板检查，其间隙不得小于 3mm。3.3 顶板预制加工3.3.1 顶板中腹板下料要求同壁板3.4 筒体部分板预制加工要求：各块拼接时应...
