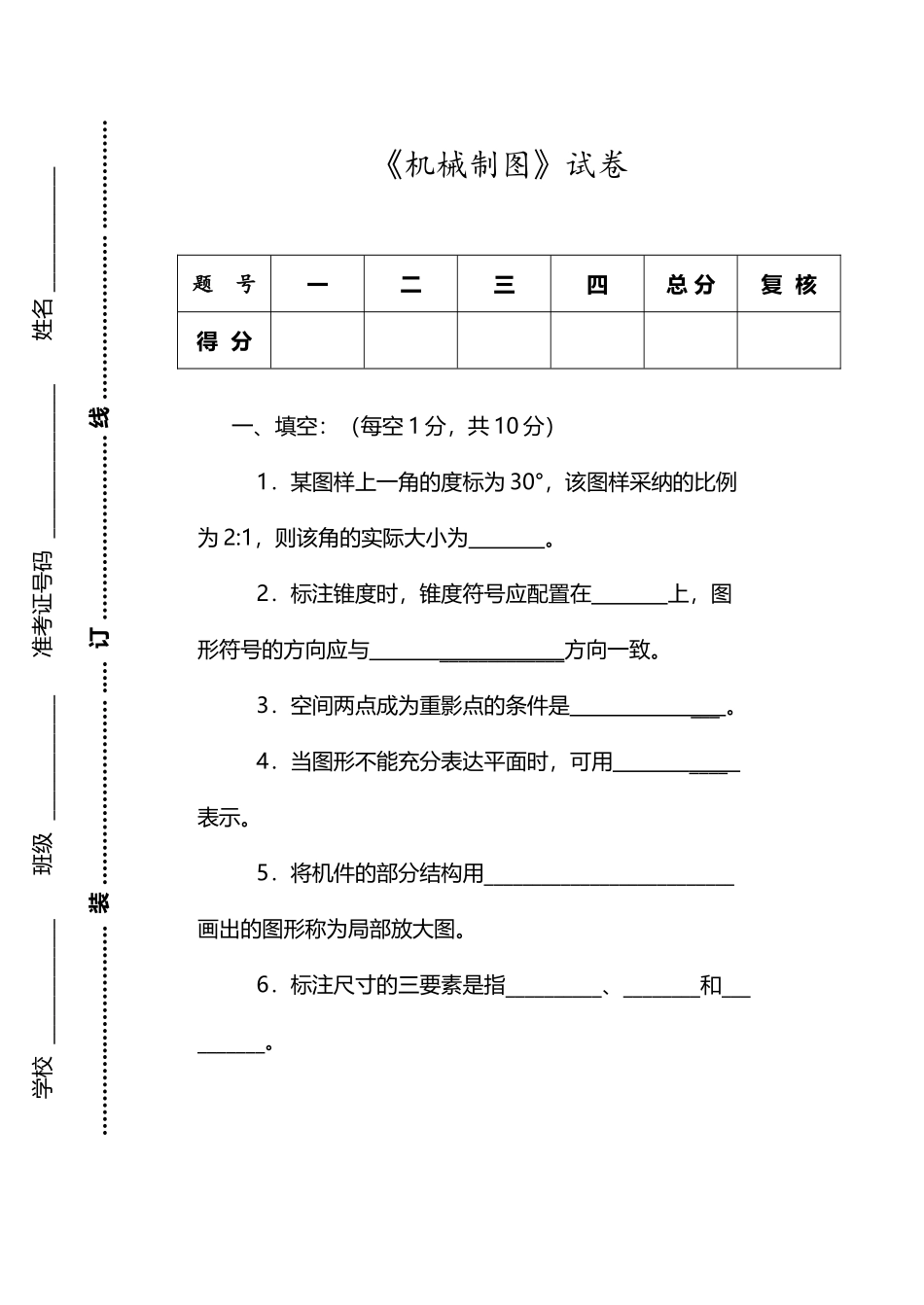

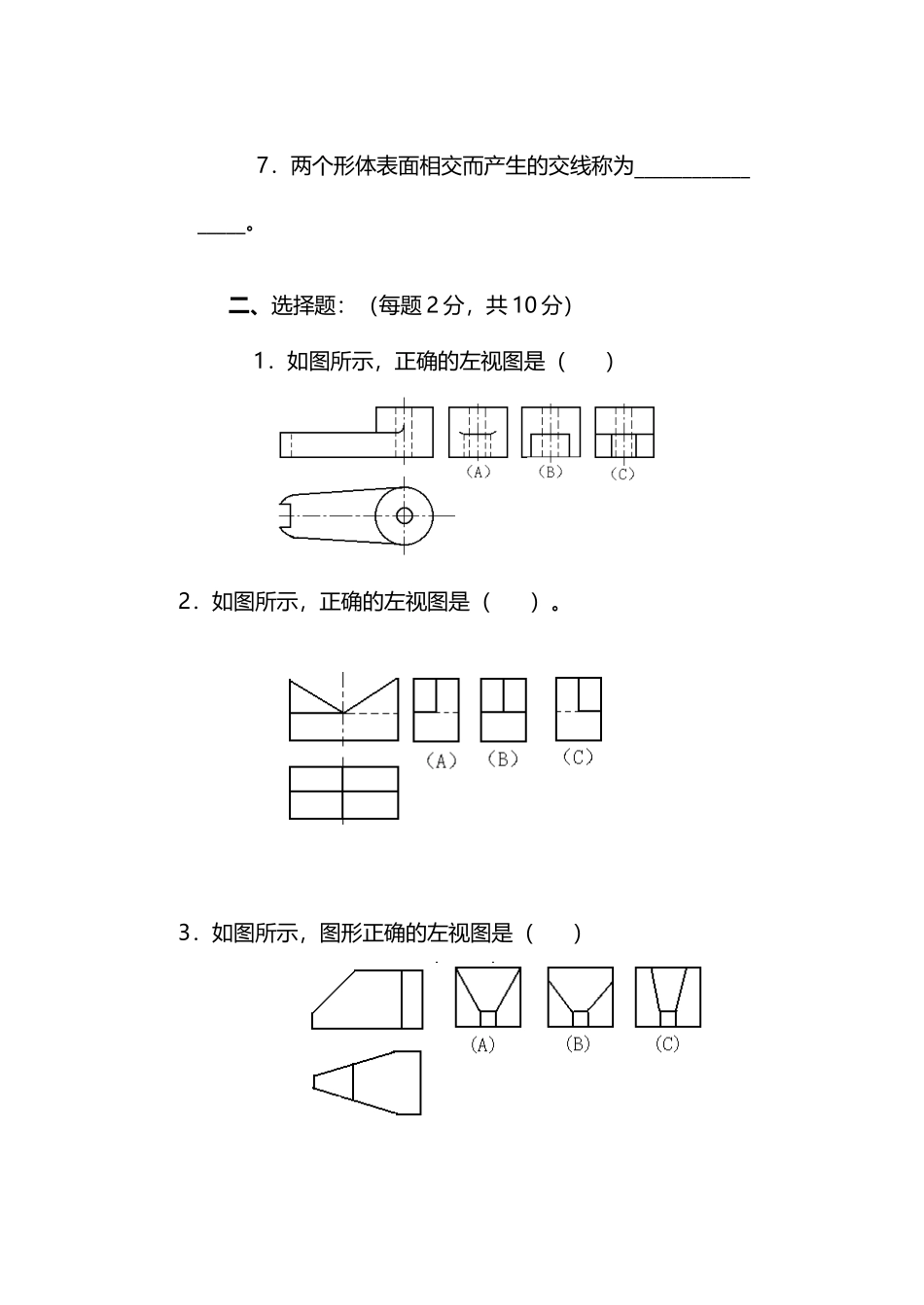

《机械制图》试题和答案解析(8 页)Good is good, but better carries it.精益求精，善益求善。《机械制图》试卷题 号一二三四总 分复 核得 分一、填空：（每空 1 分，共 10 分）1．某图样上一角的度标为 30°，该图样采纳的比例为 2:1，则该角的实际大小为 。2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________ 方向一致。3．空间两点成为重影点的条件是 ___ 。4．当图形不能充分表达平面时，可用 ____ 表示。5．将机件的部分结构用__________________________画出的图形称为局部放大图。6．标注尺寸的三要素是指__________、________和__________。 学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名 _____________ …………..………….…. 装 ……………………… ..… 订 ……………………… 线 …………………… .……………7．两个形体表面相交而产生的交线称为_________________。二、选择题：（每题 2 分，共 10 分）1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。3．如图所示，图形正确的左视图是（ ）4．关于图示尺寸 φ20 的哪种说法是正确的？（ ） A．公差为 0 B．公差为 0.14 C．偏差为±0.07 D．公差为0.075．哪种符号表示表面可用任意方法获得？（ ） 三、补图题：（40 分）1．已知主、俯视图，画第三视图。（5 分） 2．根据组合体的两个视图，补画第三视图。（5 分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。（10 分） 4．指出下列螺纹画法中的错误，并将正确的画在指定位置。(10 分)5．在指定位置画出剖面图(键槽深为 3mm)。(10 分)四、读图题（40 分）（一）看懂起动轴零件图，并回答下列问题。（共 12 分） １．主视图是____________剖视图，用于表达_________及__________的内部结构。 ２．剖面图没有任何标注，因为它的位置是在____________，而且图形是_________。 ３．采纳Ｂ向展开，是为了表达清楚沟槽的_____________，及____________，沟槽数量可由__________反映。 学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名 _____________ …………..………….…. 装 ……………………… ..… 订 ……………………… 线 …………………… .…………… ４．退刀槽２.5×１的含义：2.5 表示槽的___________...
