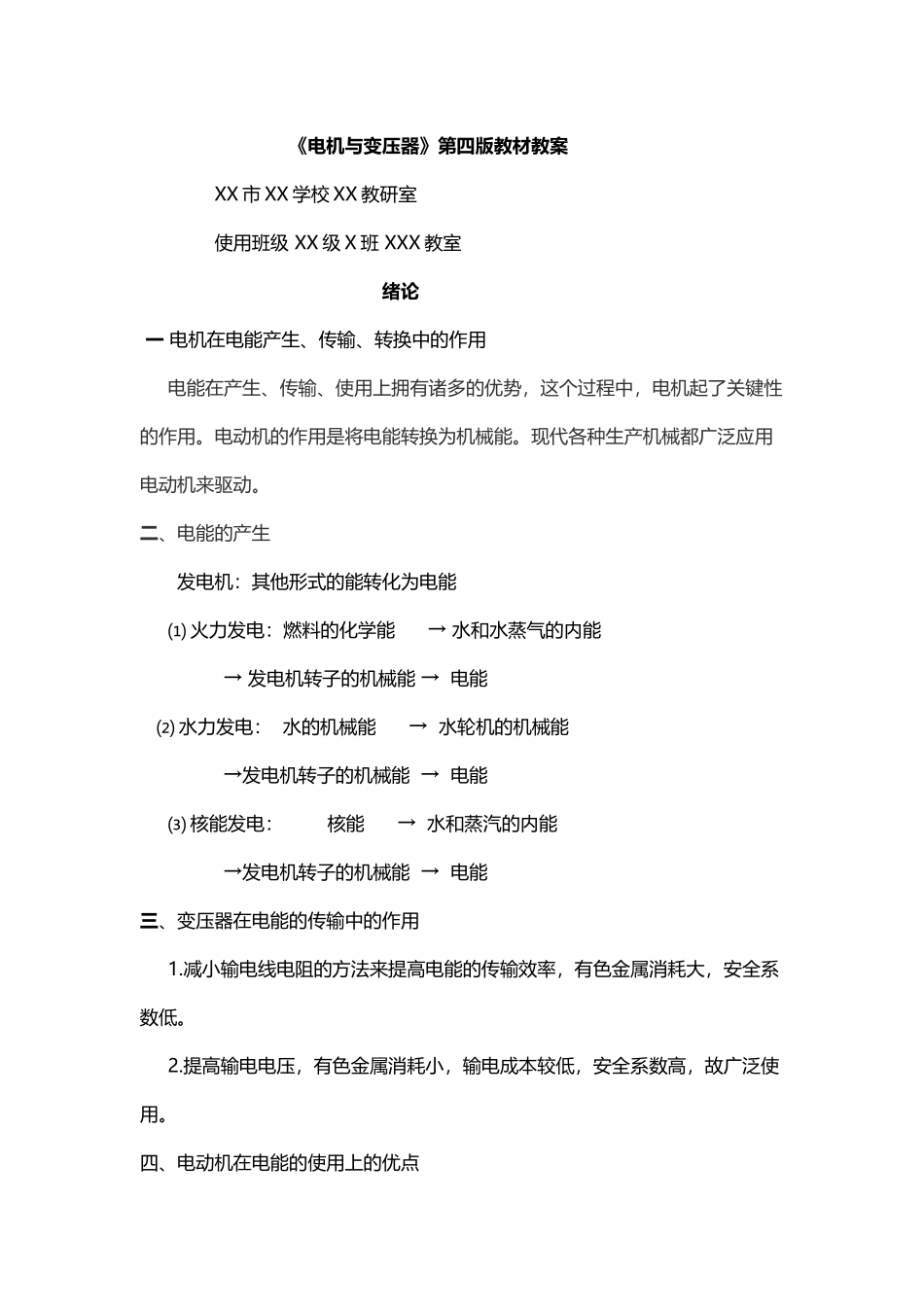

《电机与变压器》教案(54页)Good is good, but better carries it.精益求精，善益求善。《电机与变压器》第四版教材教案XX 市 XX 学校 XX 教研室 使用班级 XX 级 X 班 XXX 教室绪论 一 电机在电能产生、传输、转换中的作用电能在产生、传输、使用上拥有诸多的优势，这个过程中，电机起了关键性的作用。电动机的作用是将电能转换为机械能。现代各种生产机械都广泛应用电动机来驱动。二、电能的产生发电机：其他形式的能转化为电能⑴ 火力发电：燃料的化学能 → 水和水蒸气的内能 → 发电机转子的机械能 → 电能 ⑵ 水力发电： 水的机械能 → 水轮机的机械能 →发电机转子的机械能 → 电能 ⑶ 核能发电： 核能 → 水和蒸汽的内能 →发电机转子的机械能 → 电能 三、变压器在电能的传输中的作用1.减小输电线电阻的方法来提高电能的传输效率，有色金属消耗大，安全系数低。2.提高输电电压，有色金属消耗小，输电成本较低，安全系数高，故广泛使用。四、电动机在电能的使用上的优点三相异步电动机具有高效、节能、性能好、振动小、噪音低、寿命长、可靠性高、维护方便、启动转矩大等优点。五、电机进展概况蒸汽机启动了 18 世纪第一次产业革命以后,19 世纪末到 20 世纪上半叶电机又引发了第二次产业革命,使人类进入了电气化时代。20 世纪下半叶的信息技术引发了第三次产业革命。进展趋势：高密度、高效率、轻量化、低成本、宽调速。第一单元变压器的分类、结构和原理教学目的与要求：熟悉变压器的分类、结构、用途。掌握变压器工作原理，理解变压器空载试验和短路试验的目的、方法。教学重点：变压器结构、原理、阻抗变换、外特性、损耗与效率。教学难点：变压器原理分析、电压方程式、效率分析。教学内容与步骤： 课题一变压器的分类和用途 变压器是一种能够改变沟通电压的设备。除了用于改变电压之外，变压器还用于变换沟通电流、变换阻抗以及相位等。 变压器的种类很多，分类方法也很多。电压在 35kv 及以下，容量在 5～500kVA 称为小型变压器，630～6300kVA 称为中型变压器。 2.大型变压器。电压在 110kV 及以下，容量为8000～63000kVA 的变压器。 3.特大型变压器。电压在 220kV 及以上，容量为 3150kVA 及以上的变压器。按用途可以把变压器分为 1.电力变压器：( 1)升压变压器（2）降压变压器（3）配电变压器（4）联络变压器。（5）厂用或所用变压器。2.仪用变压器...
