一分四功分器 仿真案例

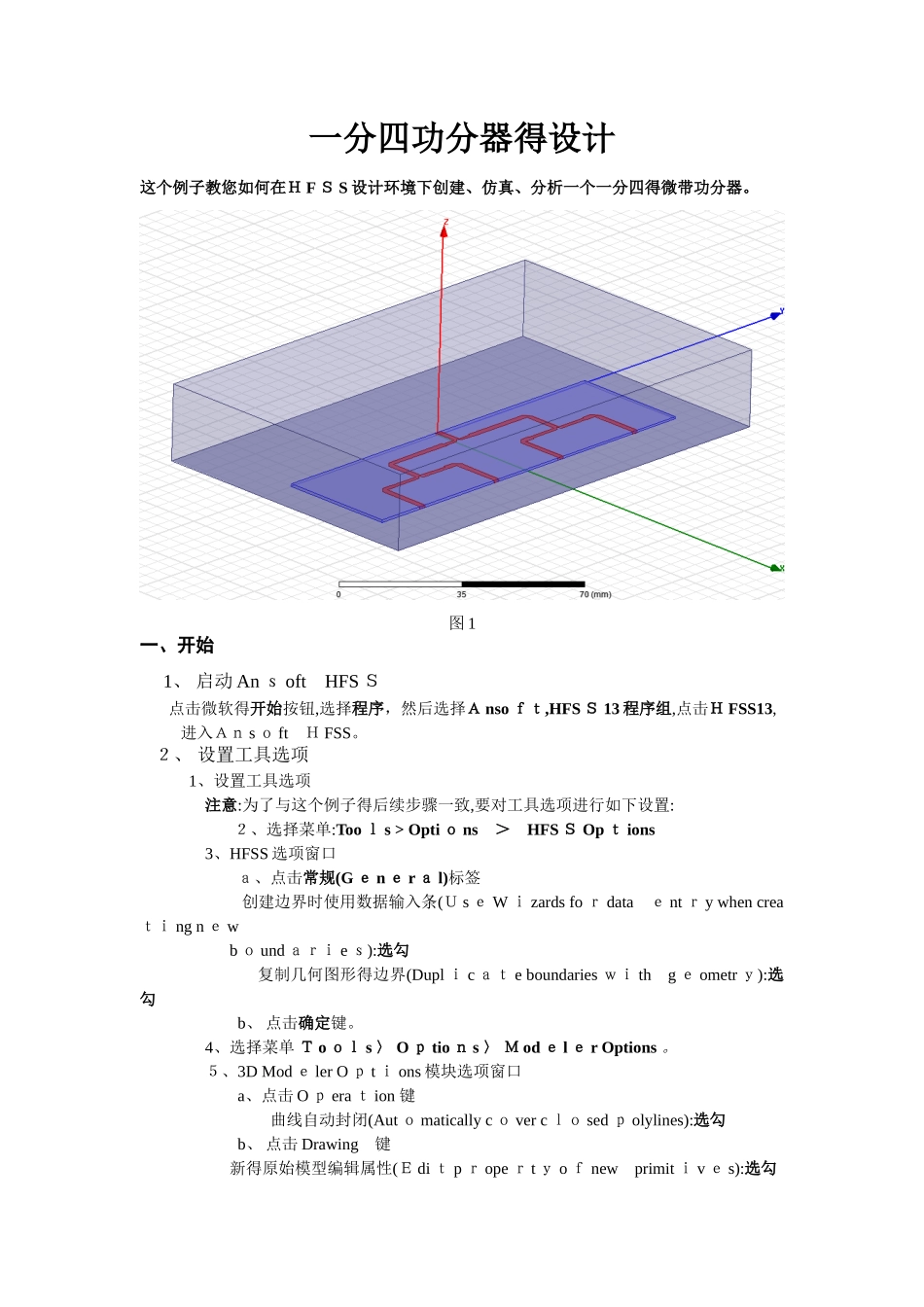

一分四功分器得设计这个例子教您如何在Ｈ F Ｓ S 设计环境下创建、仿真、分析一个一分四得微带功分器。图 1一、开始 1、 启动 An ｓ oft HFS Ｓ 点击微软得开始按钮,选择程序，然后选择Ａ nso ｆｔ,HFS Ｓ 13 程序组,点击Ｈ FSS13, 进入Ａｎ s ｏ ft Ｈ FSS。 ２、 设置工具选项 1、设置工具选项注意:为了与这个例子得后续步骤一致,要对工具选项进行如下设置: ２、选择菜单:Too ｌ s > Opti ｏ ns ＞ HFS Ｓ Op ｔ ions3、HFSS 选项窗口ａ、点击常规(G ｅ n ｅ r ａ l)标签 创建边界时使用数据输入条(Ｕ s ｅ W ｉ zards fo ｒ data ｅ nt ｒ y when creaｔｉ ng n ｅ w b ｏ und ａｒｉ e ｓ):选勾 复制几何图形得边界(Dupl ｉ c ａｔ e boundaries ｗｉ th g ｅ ometr ｙ):选勾b、 点击确定键。4、选择菜单 Ｔ o ｏｌ s 〉 O ｐ tio ｎ s 〉 Ｍ od ｅ l ｅ r Options 。５、3D Mod ｅ ler O ｐ t ｉ ons 模块选项窗口a、点击 O ｐ era ｔ ion 键曲线自动封闭(Aut ｏ matically c ｏ ver c ｌｏ sed ｐ olylines):选勾b、 点击 Drawing 键 新得原始模型编辑属性(Ｅ di ｔ p ｒ ope ｒ t ｙ o ｆ new primit ｉ v ｅ s):选勾 c、 点击确定。3、 打开新工程 1、在ＨＦ SS 窗口,点击工具条上得,或者选择菜单 Fi ｌ e > New 。 2、从 Pro ｊｅ c ｔ 菜单选择 Insert Ｈ FSS D ｅｓｉ g ｎ 。图 24、 设置求解类型 １、 选择菜单 ＨＦ SS 〉 S ｏ lut ｉ on Ｔ ype 。 2、 S ｏ lu ｔ ion Ty ｐｅ 窗口： 1)选择模式驱动(Dr ｉ ven Moda ｌ) 2）点击ＯＫ按钮。图 3二、建立３ D 模型１、 设置模型单位１、 选择菜单 Modele ｒ 〉 U ｎ its 。2、 设置单位： a、 选择单位毫米(ｍ m) b、 点击确定 2、 设置默认材料1、 在 3D 模型材料工具栏，选择 Select。图 4２、 选择定义窗口:a、 在通过名称区域输入Ｔ acon ｉｃ TLX (tm)。b、 点击确定。图５ 3、 创建衬底 1、 创建衬底1)选择菜单Ｄ ra ｗ 〉 Box 。 在坐标输入区域,输入长方体得位置 X: 0、0 ， Ｙ: －6 ０,Z: 0、０,点击Ｅｎ ter 键。 坐标输入区域，输入长方体得对角位置 ｄ X： 37,d Ｙ: 120,dZ: 0、７９,点...
