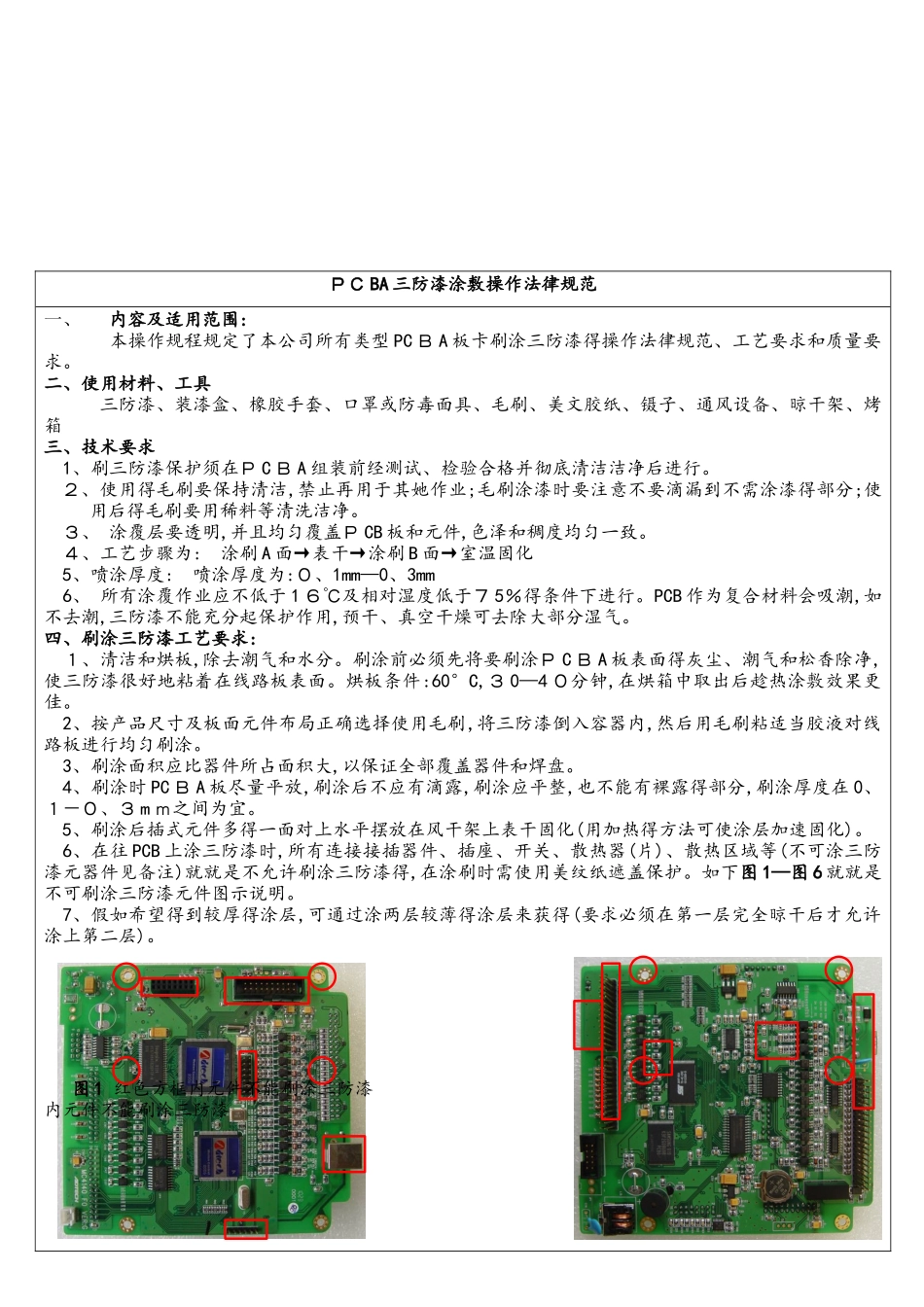

ＰＣ BA 三防漆涂敷操作法律规范一、内容及适用范围: 本操作规程规定了本公司所有类型 PC Ｂ A 板卡刷涂三防漆得操作法律规范、工艺要求和质量要求。二、使用材料、工具三防漆、装漆盒、橡胶手套、口罩或防毒面具、毛刷、美文胶纸、镊子、通风设备、晾干架、烤箱三、技术要求1、刷三防漆保护须在Ｐ C Ｂ A 组装前经测试、检验合格并彻底清洁洁净后进行。 ２、使用得毛刷要保持清洁,禁止再用于其她作业;毛刷涂漆时要注意不要滴漏到不需涂漆得部分;使用后得毛刷要用稀料等清洗洁净。３、 涂覆层要透明,并且均匀覆盖Ｐ CB 板和元件,色泽和稠度均匀一致。４、工艺步骤为: 涂刷 A 面→表干→涂刷 B 面→室温固化5、喷涂厚度: 喷涂厚度为:０、1mm—0、3mm6、 所有涂覆作业应不低于 1 ６℃及相对湿度低于７ 5％得条件下进行。PCB 作为复合材料会吸潮,如不去潮,三防漆不能充分起保护作用,预干、真空干燥可去除大部分湿气。四、刷涂三防漆工艺要求:１、清洁和烘板,除去潮气和水分。刷涂前必须先将要刷涂Ｐ C Ｂ A 板表面得灰尘、潮气和松香除净,使三防漆很好地粘着在线路板表面。烘板条件:60°C,３ 0—4 ０分钟,在烘箱中取出后趁热涂敷效果更佳。2、按产品尺寸及板面元件布局正确选择使用毛刷,将三防漆倒入容器内,然后用毛刷粘适当胶液对线路板进行均匀刷涂。3、刷涂面积应比器件所占面积大,以保证全部覆盖器件和焊盘。4、刷涂时 PC Ｂ A 板尽量平放,刷涂后不应有滴露,刷涂应平整,也不能有裸露得部分,刷涂厚度在 0、１－０、３ m ｍ之间为宜。5、刷涂后插式元件多得一面对上水平摆放在风干架上表干固化(用加热得方法可使涂层加速固化)。6、在往 PCB 上涂三防漆时,所有连接接插器件、插座、开关、散热器(片)、散热区域等(不可涂三防漆元器件见备注)就就是不允许刷涂三防漆得,在涂刷时需使用美纹纸遮盖保护。如下图 1—图 6 就就是不可刷涂三防漆元件图示说明。7、假如希望得到较厚得涂层,可通过涂两层较薄得涂层来获得(要求必须在第一层完全晾干后才允许涂上第二层)。 图 1 红色方框内元件不能刷涂三防漆 图 2 红色方框内元件不能刷涂三防漆操作法律规范 图 3 红色方框内元件不能刷涂三防漆 图４ 红色方框内元件不能刷涂三防漆 图 5 红色方框内元件不能刷涂三防漆 图 6 红色方框内元件不能刷涂三防漆 图 7 红色方框内元件不能刷涂三防漆 图８ 红色方框内元件不能刷涂三防漆图 9 红色方...
