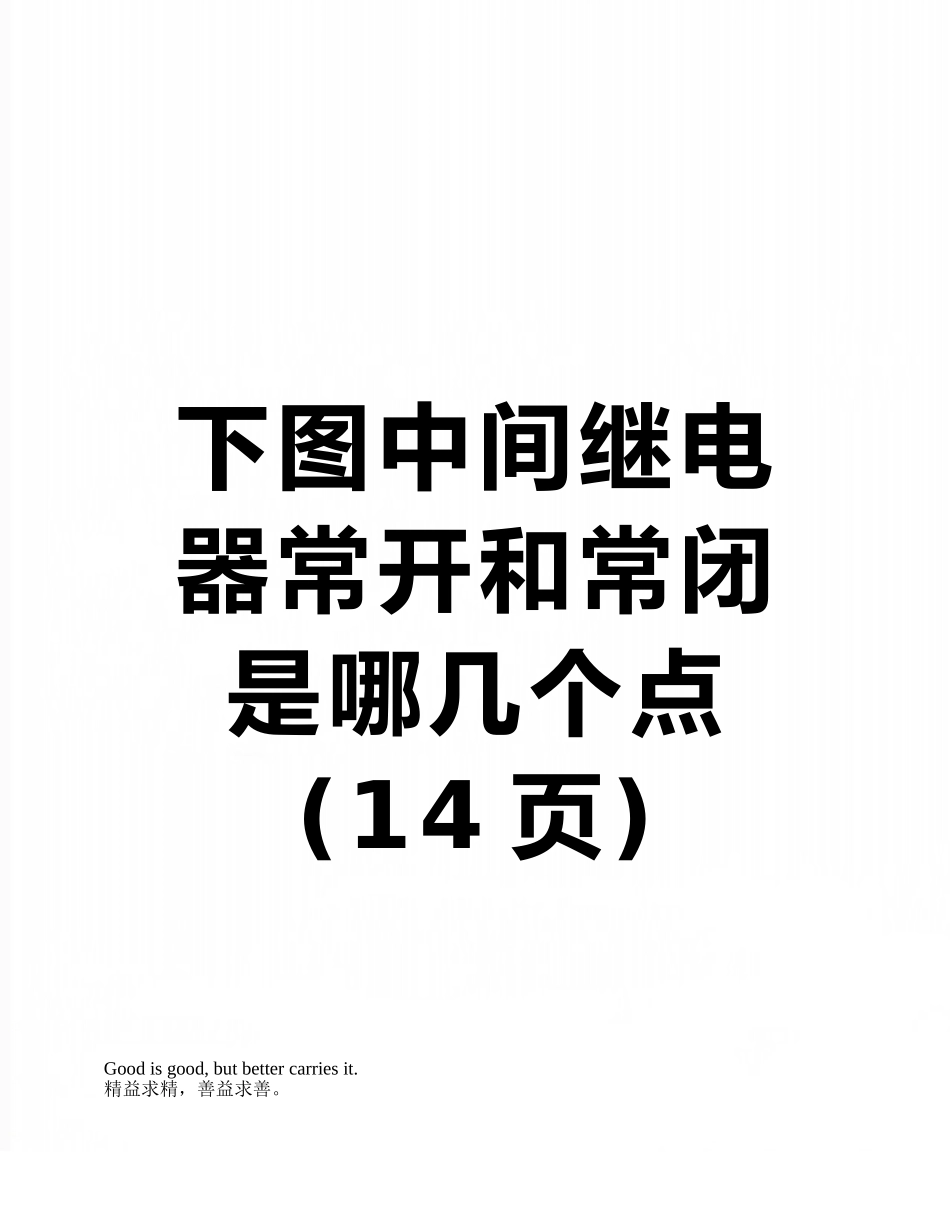

下图中间继电器常开和常闭是哪几个点(14 页)Good is good, but better carries it
精益求精，善益求善

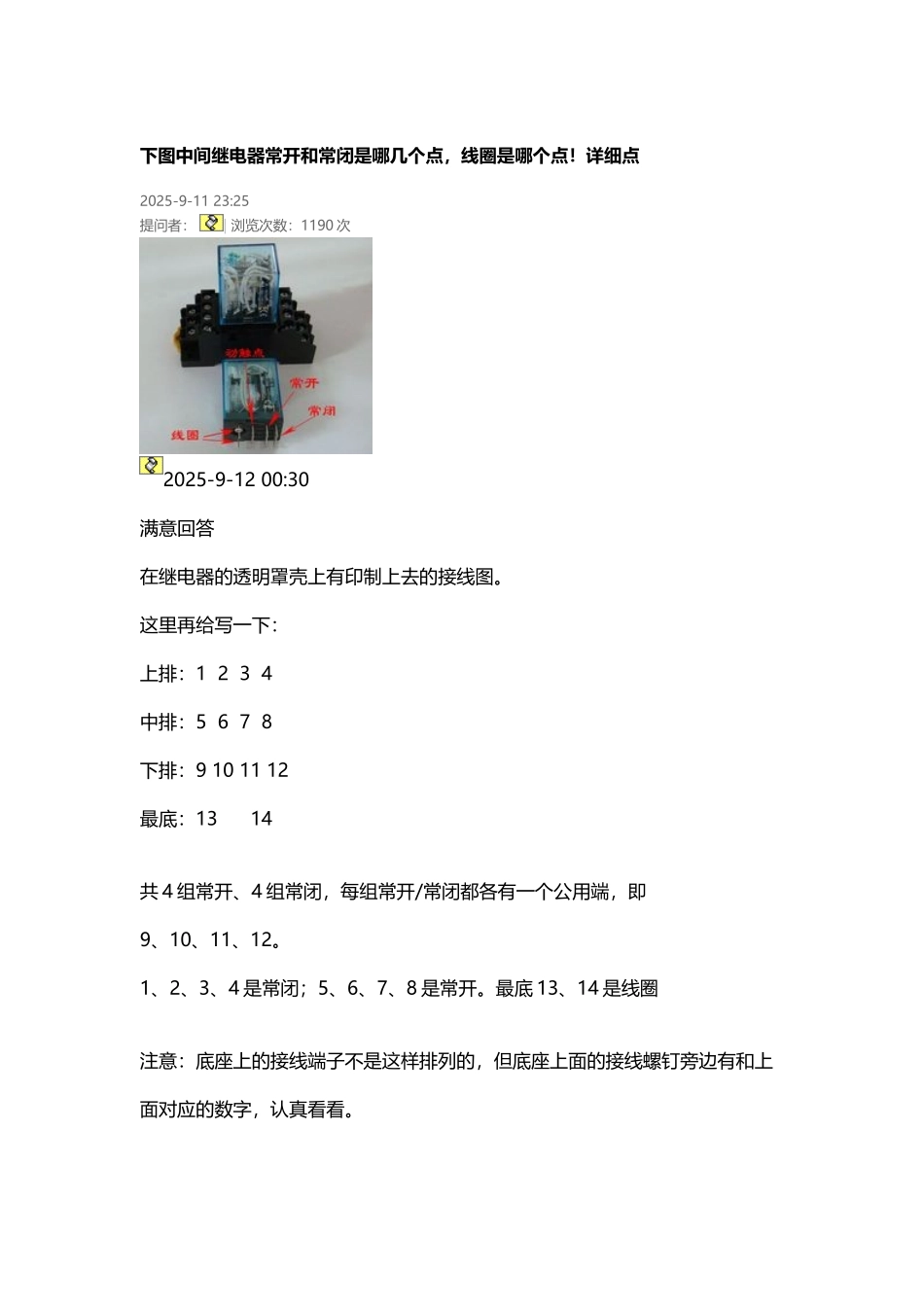

下图中间继电器常开和常闭是哪几个点，线圈是哪个点
详细点 2025-9-11 23:25 提问者： | 浏览次数：1190 次2025-9-12 00:30 满意回答 在继电器的透明罩壳上有印制上去的接线图
这里再给写一下：上排：1 2 3 4中排：5 6 7 8下排：9 10 11 12最底：13 14共 4 组常开、4 组常闭，每组常开/常闭都各有一个公用端，即9、10、11、12
1、2、3、4 是常闭；5、6、7、8 是常开
最底 13、14 是线圈注意：底座上的接线端子不是这样排列的，但底座上面的接线螺钉旁边有和上面对应的数字，认真看看
