下模座工艺规程编制及工装设计

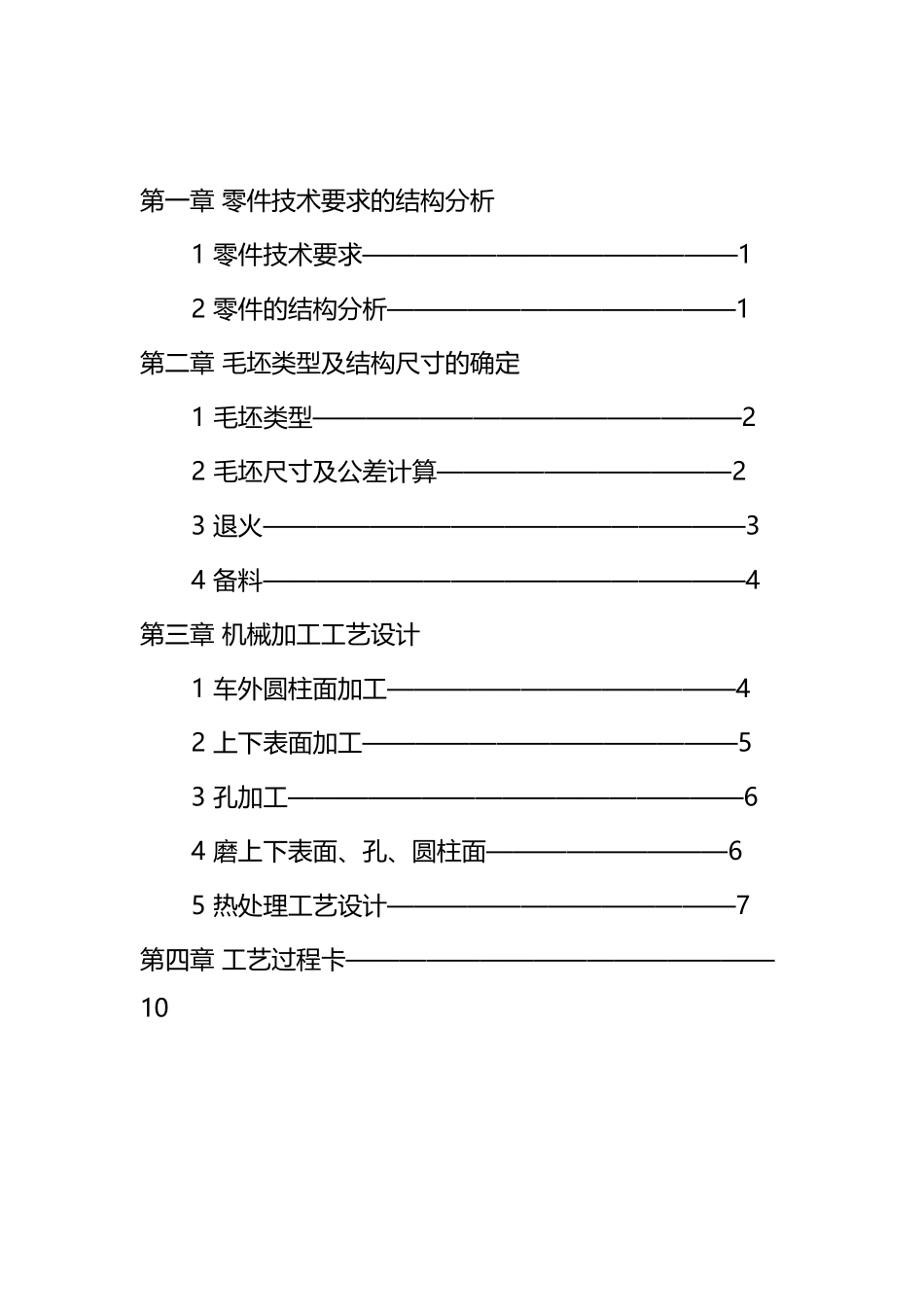

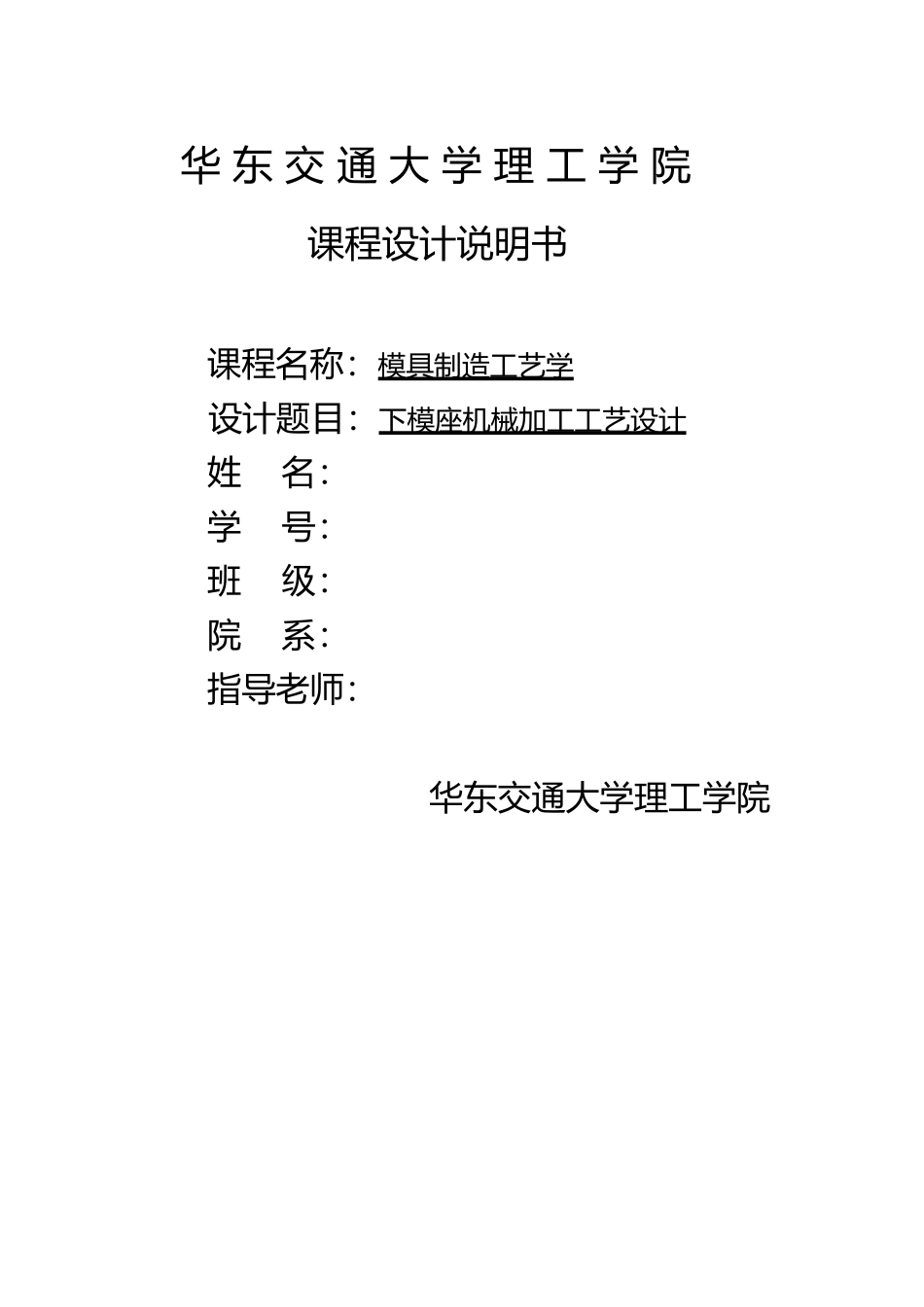

下模座工艺规程编制及工装设计(15 页)Good is good, but better carries it.精益求精，善益求善。华 东 交 通 大 学 理 工 学 院课程设计说明书课程名称：模具制造工艺学设计题目：下模座机械加工工艺设计姓 名：学 号：班 级：院 系：指导老师：华东交通大学理工学院第一章 零件技术要求的结构分析 1 零件技术要求——————————————1 2 零件的结构分析—————————————1第二章 毛坯类型及结构尺寸的确定 1 毛坯类型————————————————2 2 毛坯尺寸及公差计算———————————2 3 退火——————————————————3 4 备料——————————————————4第三章 机械加工工艺设计 1 车外圆柱面加工—————————————4 2 上下表面加工——————————————5 3 孔加工—————————————————6 4 磨上下表面、孔、圆柱面—————————6 5 热处理工艺设计—————————————7第四章 工艺过程卡————————————————10 引 言机械加工工艺设计是生产过程中不可缺少的一部分，正确的工艺设计可以减少材料的损耗，减少刀具的磨损，加工出质量较高的零件，在实际生产中能起到事半功倍的效果。通过机械加工工艺设计的课设，我们也能学到很多课本上没有的知识，提高了自己的动手能力，为我们以后的实际生产打下基础。 第一章 零件技术要求的结构分析一 零件技术要求1 精度要求：由图可知，所设计的为上模座的机械加工，外形比较简单。该零件尺寸采纳统一的设计基准，其固定模具的型腔精度要求为 7 级，上表面对下表面的平行度为 0.02，垂直度为 0.015。2 表面质量：该零件整体上粗糙度比较高，上下表面、固定模具的型腔、浇口衬套的导孔表面的粗糙度均为 1.6，其余各个面的表面粗糙度为 0.8。二 零件的结构分析 下模座与上模座的形状基本相似，上、下模座的作用是直接或间接地安装冲模的其他所有零件，分别与压力机滑块和工作台连接，传递压力，此零件钻通孔 Q10，镗孔 Q16，零件最大直径200mm，尺寸较小，结构较简单。 第二章：毛坯类型及结构尺寸确定2.1 毛坯类型：材料为 45 钢，45 钢是最常用的碳素结构钢，用于强度要求较高、韧性中等的零件，硬度不高易切削加工，模具中常用来做模板，梢子，导柱等，但须热处理常在调质或正火状态下使用。 热处理后的 45 钢...
