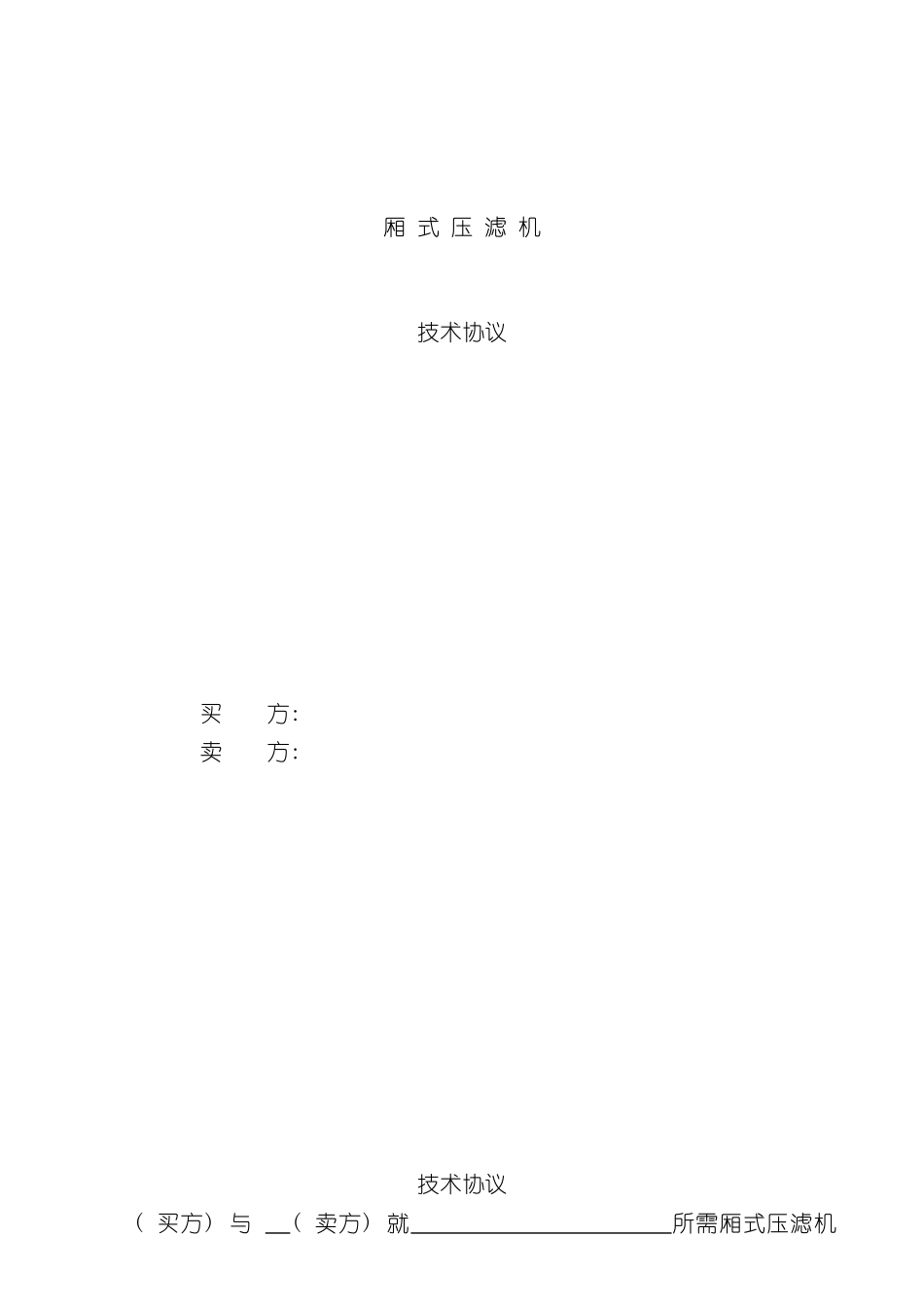

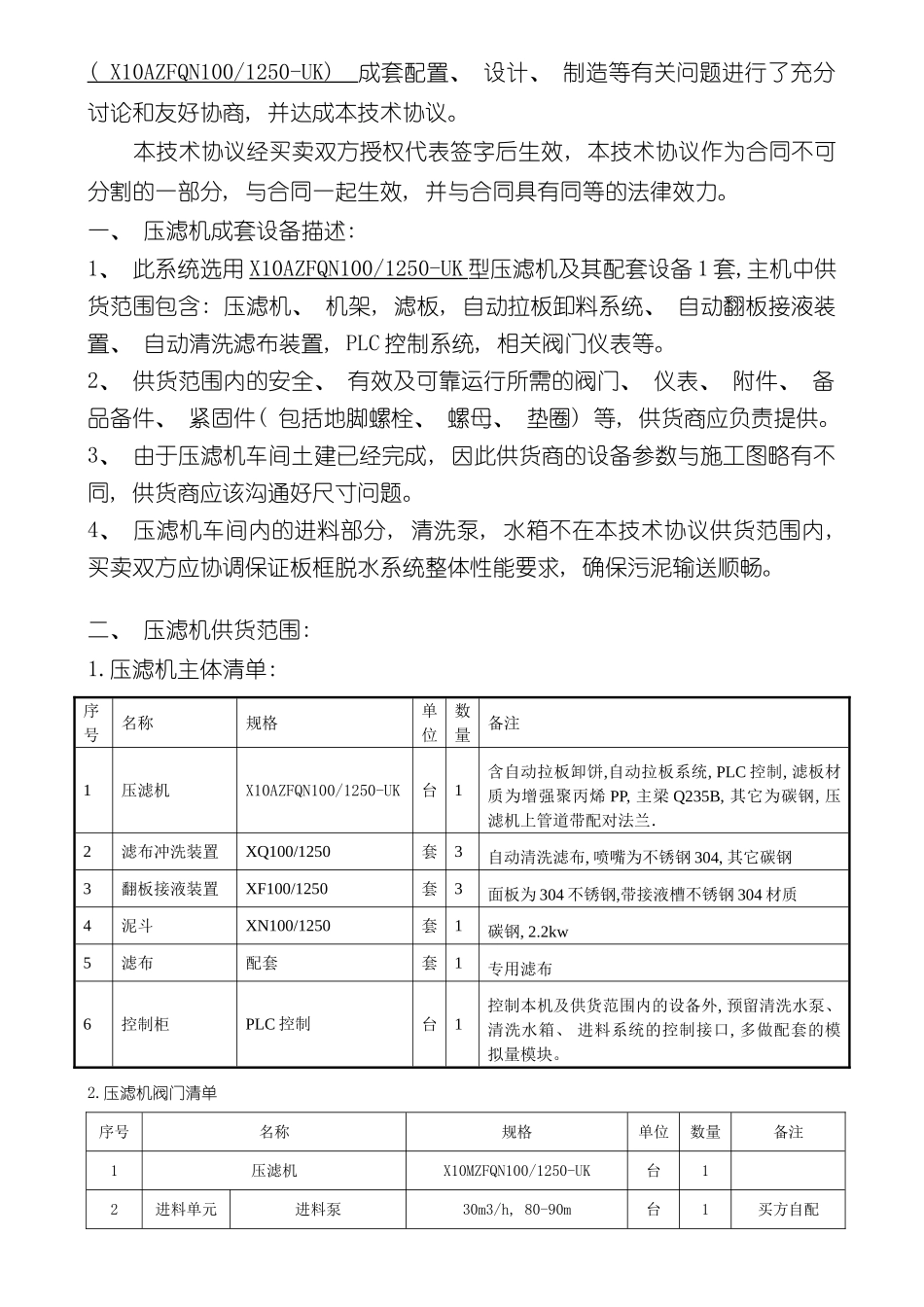

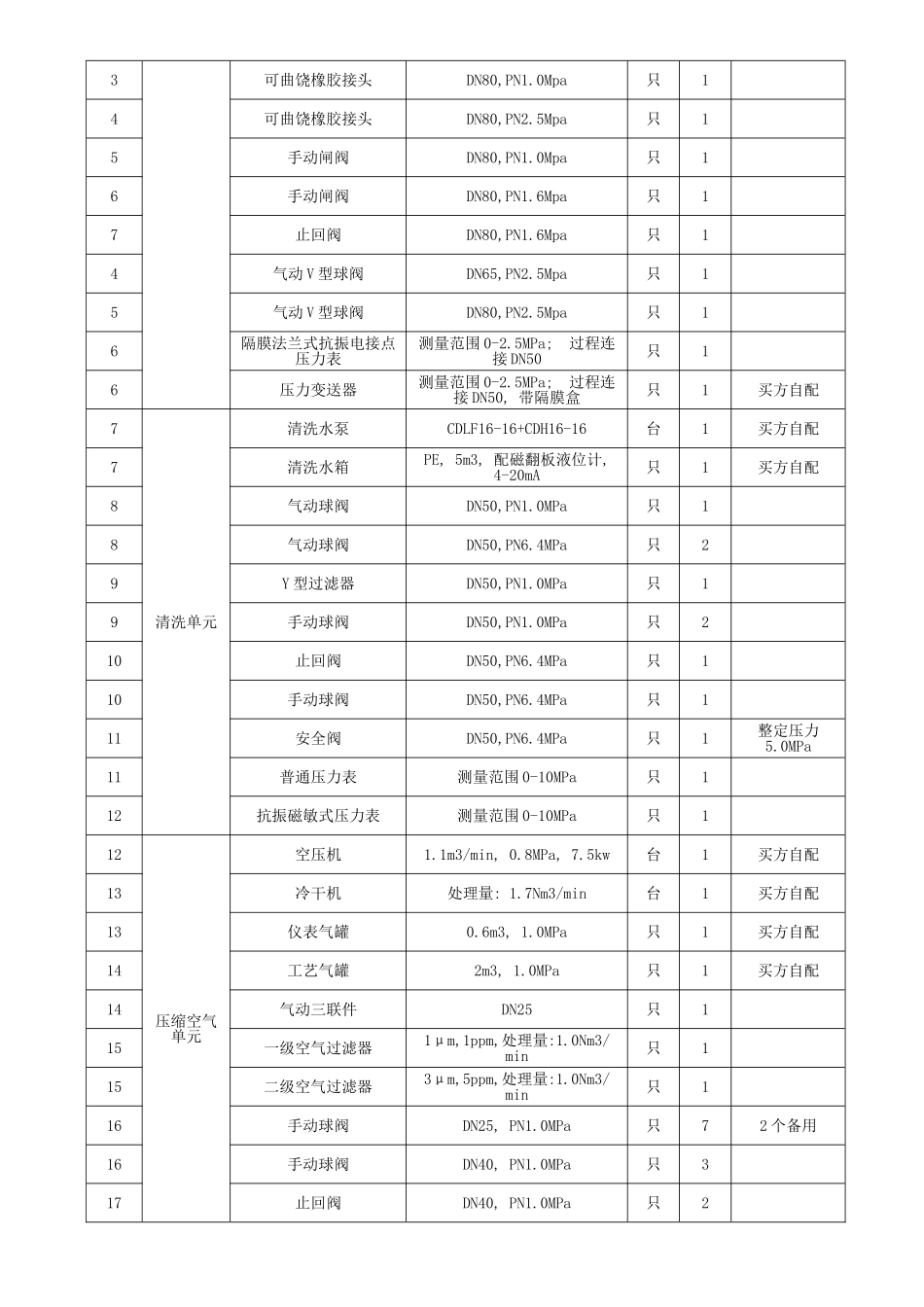

厢 式 压 滤 机技术协议 买 方: 卖 方: 技术协议( 买方) 与 ( 卖方) 就 所需厢式压滤机 ( X10AZFQN100/1250-UK) 成套配置、 设计、 制造等有关问题进行了充分讨论和友好协商, 并达成本技术协议。 本技术协议经买卖双方授权代表签字后生效, 本技术协议作为合同不可分割的一部分, 与合同一起生效, 并与合同具有同等的法律效力。一、 压滤机成套设备描述:1、 此系统选用 X10AZFQN100/1250-UK 型压滤机及其配套设备 1 套,主机中供货范围包含: 压滤机、 机架, 滤板, 自动拉板卸料系统、 自动翻板接液装置、 自动清洗滤布装置, PLC 控制系统, 相关阀门仪表等。2、 供货范围内的安全、 有效及可靠运行所需的阀门、 仪表、 附件、 备品备件、 紧固件( 包括地脚螺栓、 螺母、 垫圈) 等, 供货商应负责提供。3、 由于压滤机车间土建已经完成, 因此供货商的设备参数与施工图略有不同, 供货商应该沟通好尺寸问题。4、 压滤机车间内的进料部分, 清洗泵, 水箱不在本技术协议供货范围内, 买卖双方应协调保证板框脱水系统整体性能要求, 确保污泥输送顺畅。二、 压滤机供货范围:1.压滤机主体清单: 序号名称规格单位数量备注1压滤机X10AZFQN100/1250-UK台1含自动拉板卸饼,自动拉板系统, PLC 控制, 滤板材质为增强聚丙烯 PP, 主梁 Q235B, 其它为碳钢, 压滤机上管道带配对法兰．2滤布冲洗装置XQ100/1250套3自动清洗滤布, 喷嘴为不锈钢 304, 其它碳钢3翻板接液装置XF100/1250套3面板为 304 不锈钢,带接液槽不锈钢 304 材质4泥斗XN100/1250套1碳钢, 2.2kw5滤布配套套1专用滤布6控制柜PLC 控制台1控制本机及供货范围内的设备外, 预留清洗水泵、 清洗水箱、 进料系统的控制接口, 多做配套的模拟量模块。2.压滤机阀门清单序号名称规格单位数量备注1压滤机X10MZFQN100/1250-UK台12进料单元进料泵30m3/h, 80-90m台1买方自配3可曲饶橡胶接头DN80,PN1.0Mpa只14可曲饶橡胶接头DN80,PN2.5Mpa只15手动闸阀DN80,PN1.0Mpa只16手动闸阀DN80,PN1.6Mpa只17止回阀DN80,PN1.6Mpa只14气动 V 型球阀DN65,PN2.5Mpa只15气动 V 型球阀DN80,PN2.5Mpa只16隔膜法兰式抗振电接点压力表测量范围 0-2.5MPa; 过程连接 DN50只16压力变送器测量范围 0-2.5MPa; 过程连接 DN50, 带隔膜盒只1买方自配7清洗单元清洗水泵CDLF16-16+CDH16-16台1买方自配7清洗水箱PE, 5m3, 配磁翻板液位计, 4-20mA只1买方自配8...
