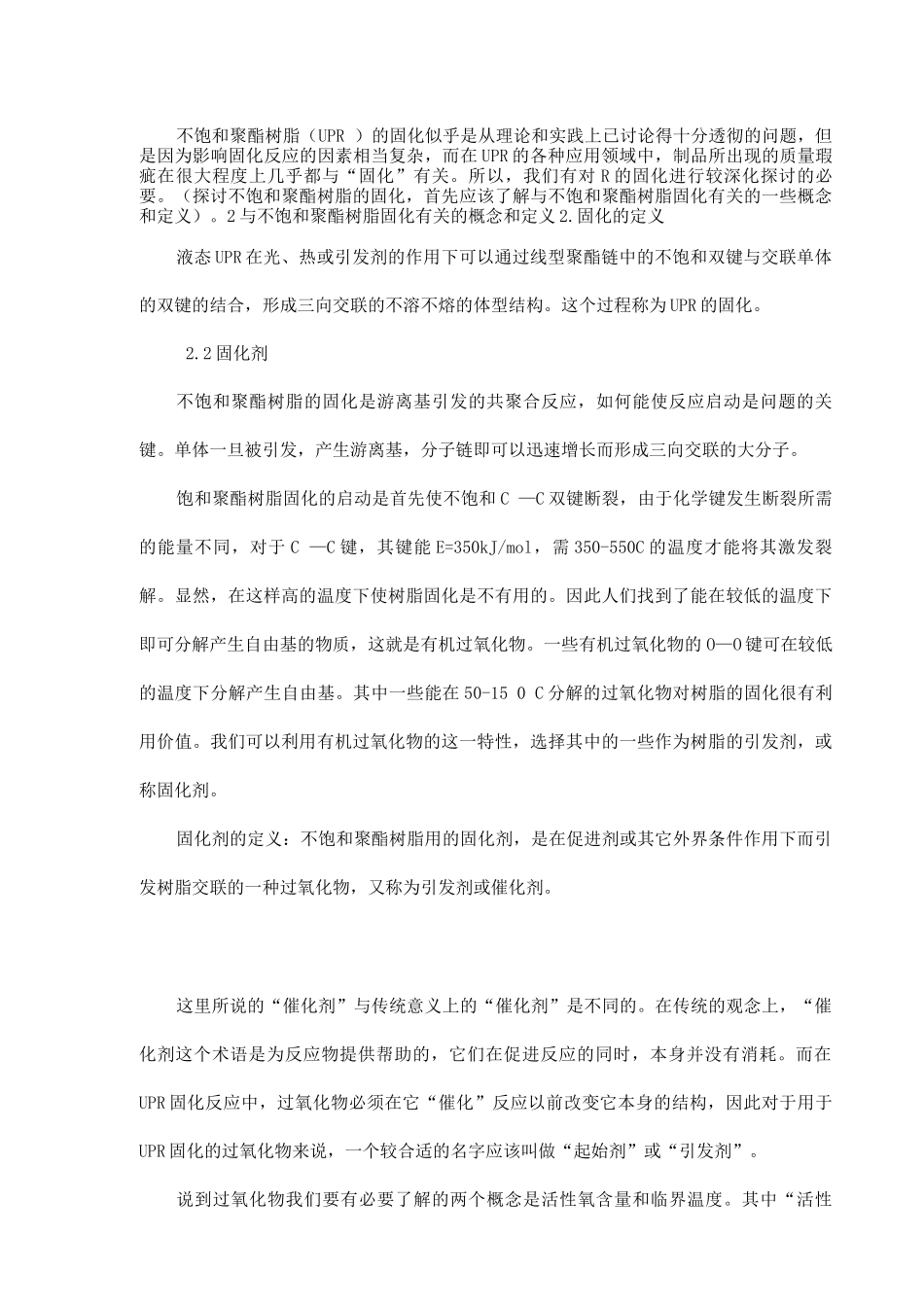

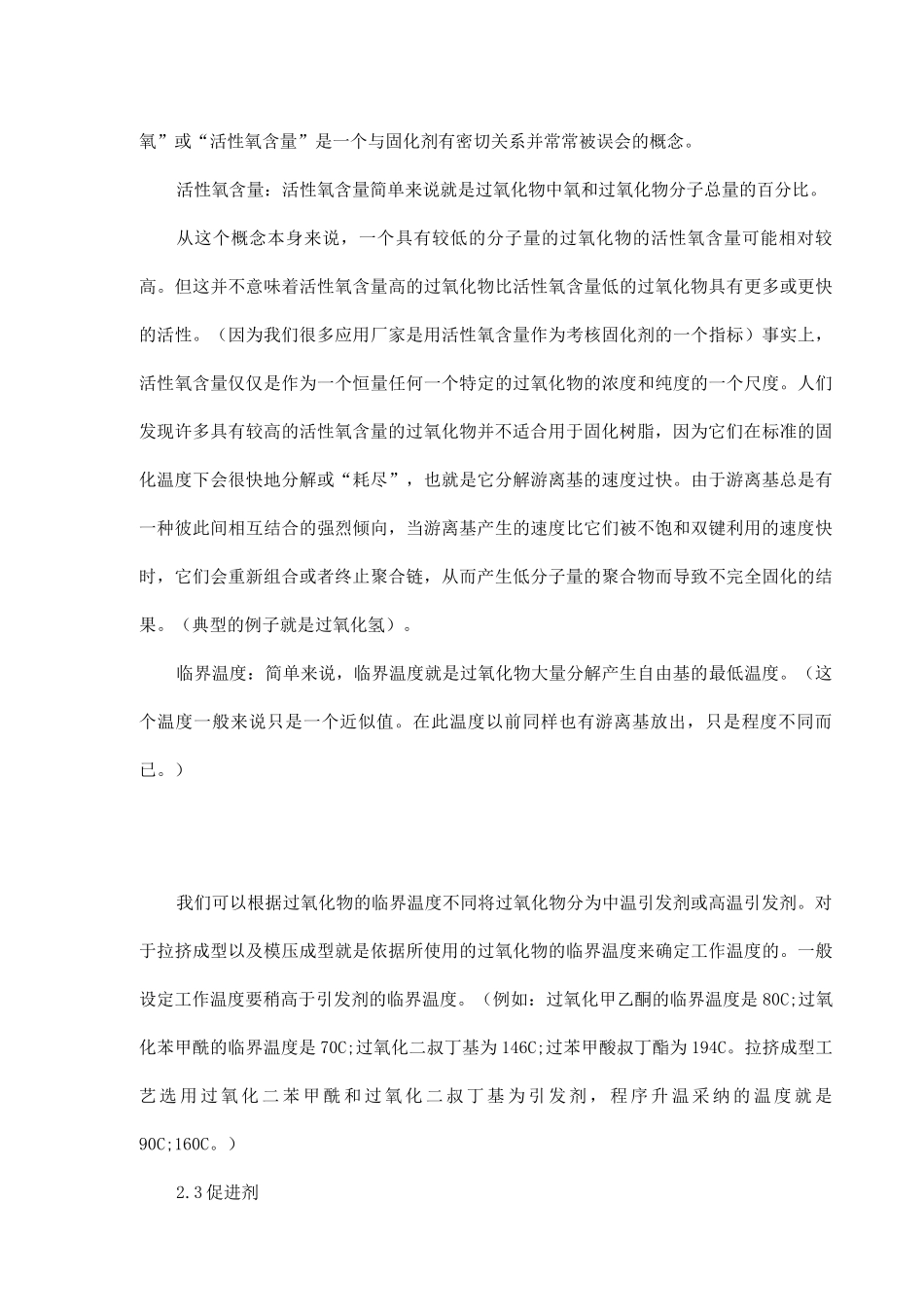

不饱和聚酯树脂（UPR ）的固化似乎是从理论和实践上已讨论得十分透彻的问题，但是因为影响固化反应的因素相当复杂，而在 UPR 的各种应用领域中，制品所出现的质量瑕疵在很大程度上几乎都与“固化”有关。所以，我们有对 R 的固化进行较深化探讨的必要。（探讨不饱和聚酯树脂的固化，首先应该了解与不饱和聚酯树脂固化有关的一些概念和定义）。2 与不饱和聚酯树脂固化有关的概念和定义 2.固化的定义液态 UPR 在光、热或引发剂的作用下可以通过线型聚酯链中的不饱和双键与交联单体的双键的结合，形成三向交联的不溶不熔的体型结构。这个过程称为 UPR 的固化。2.2 固化剂不饱和聚酯树脂的固化是游离基引发的共聚合反应，如何能使反应启动是问题的关键。单体一旦被引发，产生游离基，分子链即可以迅速增长而形成三向交联的大分子。饱和聚酯树脂固化的启动是首先使不饱和 C —C 双键断裂，由于化学键发生断裂所需的能量不同，对于 C —C 键，其键能 E=350kJ/mol，需 350-550C 的温度才能将其激发裂解。显然，在这样高的温度下使树脂固化是不有用的。因此人们找到了能在较低的温度下即可分解产生自由基的物质，这就是有机过氧化物。一些有机过氧化物的 O—O 键可在较低的温度下分解产生自由基。其中一些能在 50-15 0 C 分解的过氧化物对树脂的固化很有利用价值。我们可以利用有机过氧化物的这一特性，选择其中的一些作为树脂的引发剂，或称固化剂。固化剂的定义：不饱和聚酯树脂用的固化剂，是在促进剂或其它外界条件作用下而引发树脂交联的一种过氧化物，又称为引发剂或催化剂。这里所说的“催化剂”与传统意义上的“催化剂”是不同的。在传统的观念上，“催化剂这个术语是为反应物提供帮助的，它们在促进反应的同时，本身并没有消耗。而在UPR 固化反应中，过氧化物必须在它“催化”反应以前改变它本身的结构，因此对于用于UPR 固化的过氧化物来说，一个较合适的名字应该叫做“起始剂”或“引发剂”。说到过氧化物我们要有必要了解的两个概念是活性氧含量和临界温度。其中“活性氧”或“活性氧含量”是一个与固化剂有密切关系并常常被误会的概念。活性氧含量：活性氧含量简单来说就是过氧化物中氧和过氧化物分子总量的百分比。从这个概念本身来说，一个具有较低的分子量的过氧化物的活性氧含量可能相对较高。但这并不意味着活性氧含量高的过氧化物比活性氧含量低的过氧化物具有更多或更快的活性。（因为我们很多应用厂家是...
