中南大学基础工程课程设计

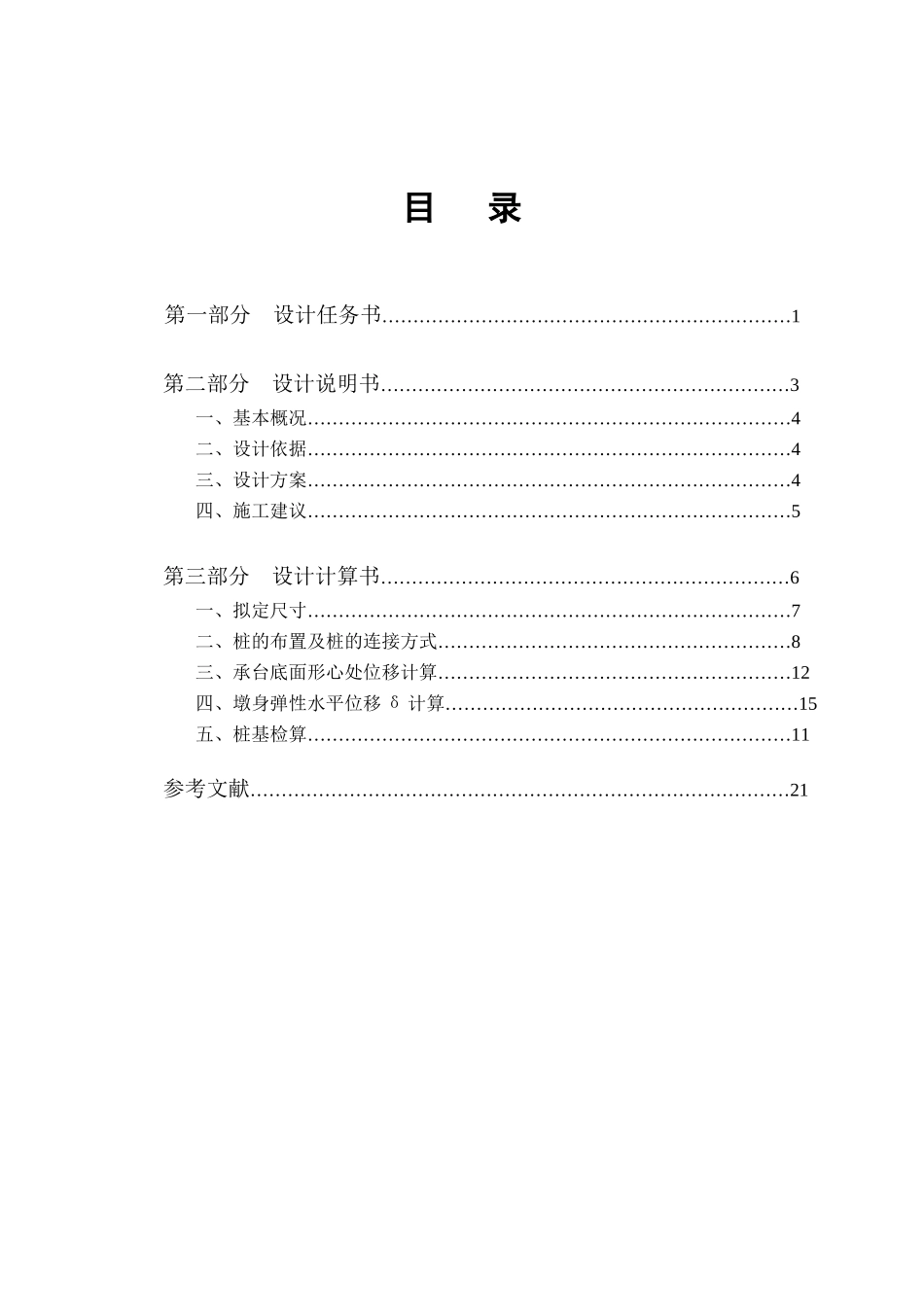

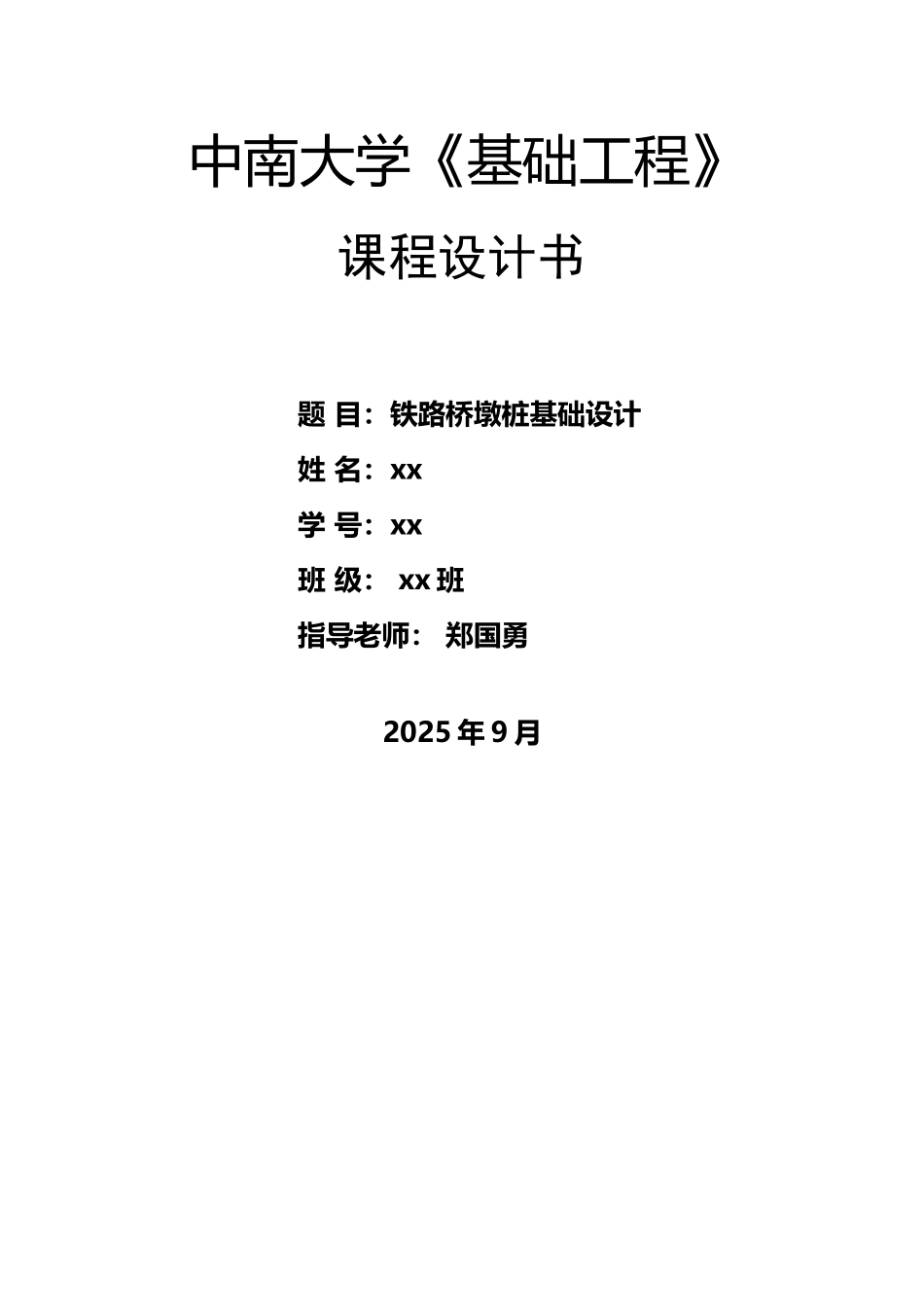

中南大学基础工程课程设计(23 页)Good is good, but better carries it.精益求精，善益求善。 中南大学《基础工程》课程设计书题 目：铁路桥墩桩基础设计姓 名：xx 学 号：xx班 级： xx 班指导老师： 郑国勇2025 年 9 月目 录 第一部分 设计任务书…………………………………………………………1第二部分 设计说明书…………………………………………………………333一、基本概况……………………………………………………………………4二、设计依据……………………………………………………………………4三、设计方案……………………………………………………………………4四、施工建议……………………………………………………………………5第三部分 设计计算书…………………………………………………………6一、拟定尺寸……………………………………………………………………7二、桩的布置及桩的连接方式…………………………………………………8三、承台底面形心处位移计算…………………………………………………12四、墩身弹性水平位移 δ 计算…………………………………………………15五、桩基检算……………………………………………………………………11参考文献……………………………………………………………………………21第一部分基础工程课程设计任务书——铁路桥墩桩基础设计一、设计资料1. 线路：双线、直线、坡度4‰、线间距5m，双块 式无砟轨道及双侧1.7m宽人行道，其重量为44.4kN/m。2. 桥跨：等跨L=31.1m无砟桥面单箱单室预应力混凝土梁，梁全长32.6m，梁端缝0.1m；梁高3m，梁宽13.4m，每孔梁重8530kN，简支箱梁支座中心距梁端距离0.75m，同一桥墩相邻梁支座间距1.6m。轨底至梁底高度为3.7m，采纳盆式橡胶支座，支座高0.173m，梁底至支座铰中心0.09m。3. 建筑材料：支承垫石、顶帽、托盘采纳C40钢筋混凝土，墩身采纳C30混凝土，桩身采纳C30混凝土。4. 地质及地下水位情况：标高（m）地质情况厚度（m）36.79~36.29耕地0.536.29~30.79软塑砂粘土5.530.79~21.29粉 砂9.521.29～19.89淤泥质砂粘土(松软)1.419.89～-3.51细砂(中密)23.4-3.51~-12.31粗砂(中密)8.8-12.31~-22.31中砂(中密)10.0-22.31~-29.31砾砂（中密）7.0-29.31~-46.31硬塑粘土17.0土层平均重度，土层平均内摩擦角。地下水位标高：＋30.5m。5. 标高：梁顶标高+53.483m，墩底＋35.81m。6. 风力：(桥上有车)。7. 桥墩尺寸...
