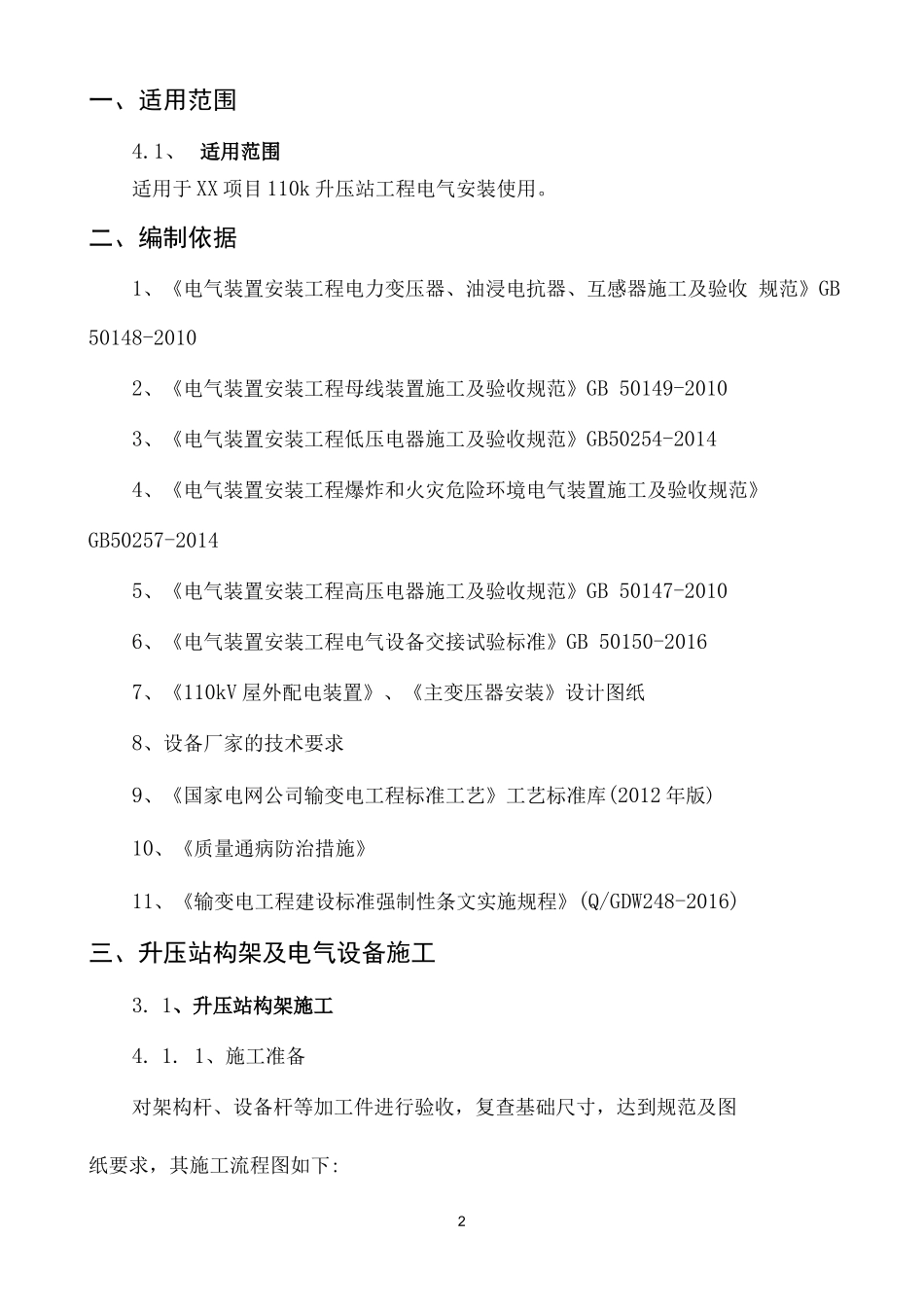

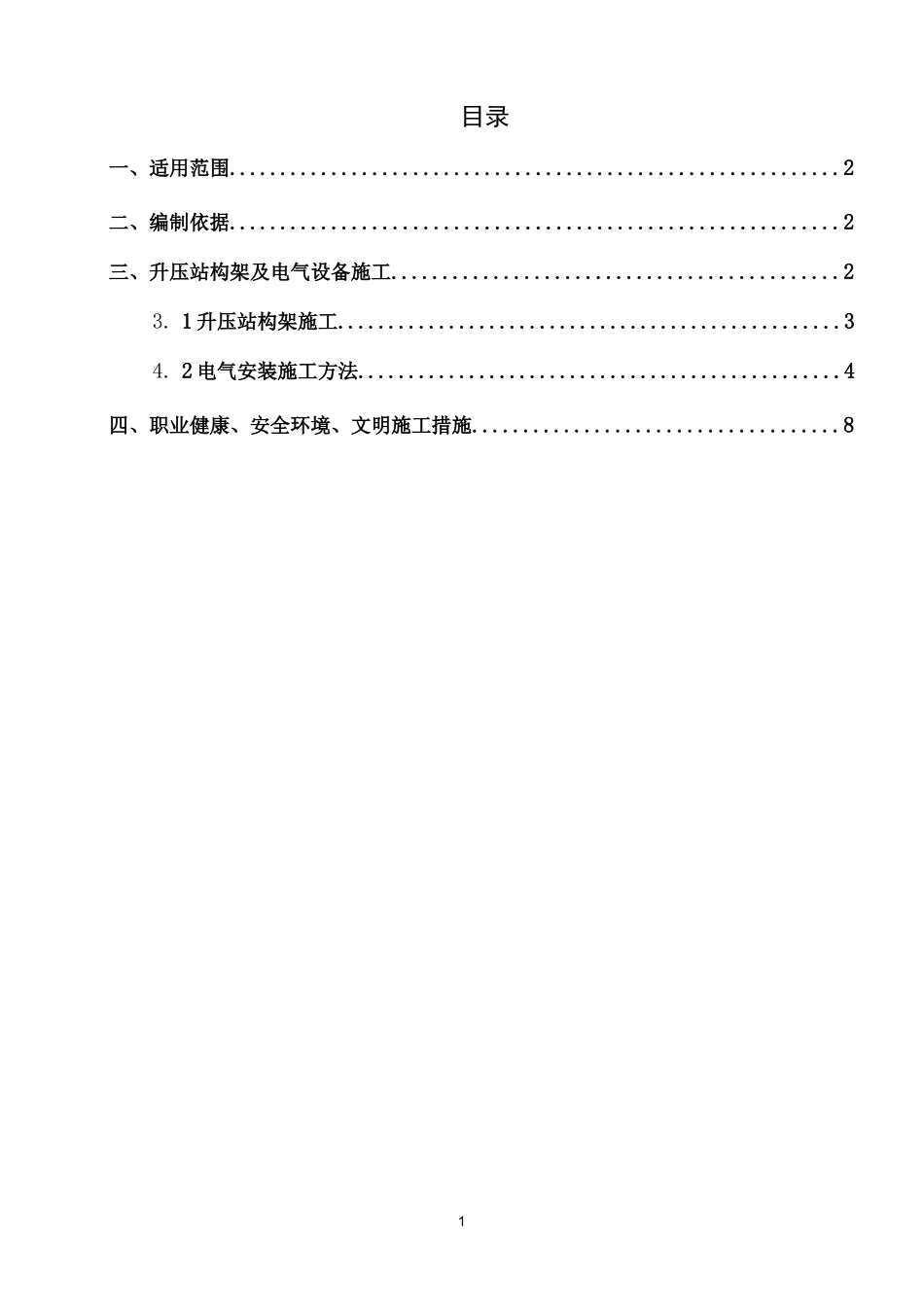

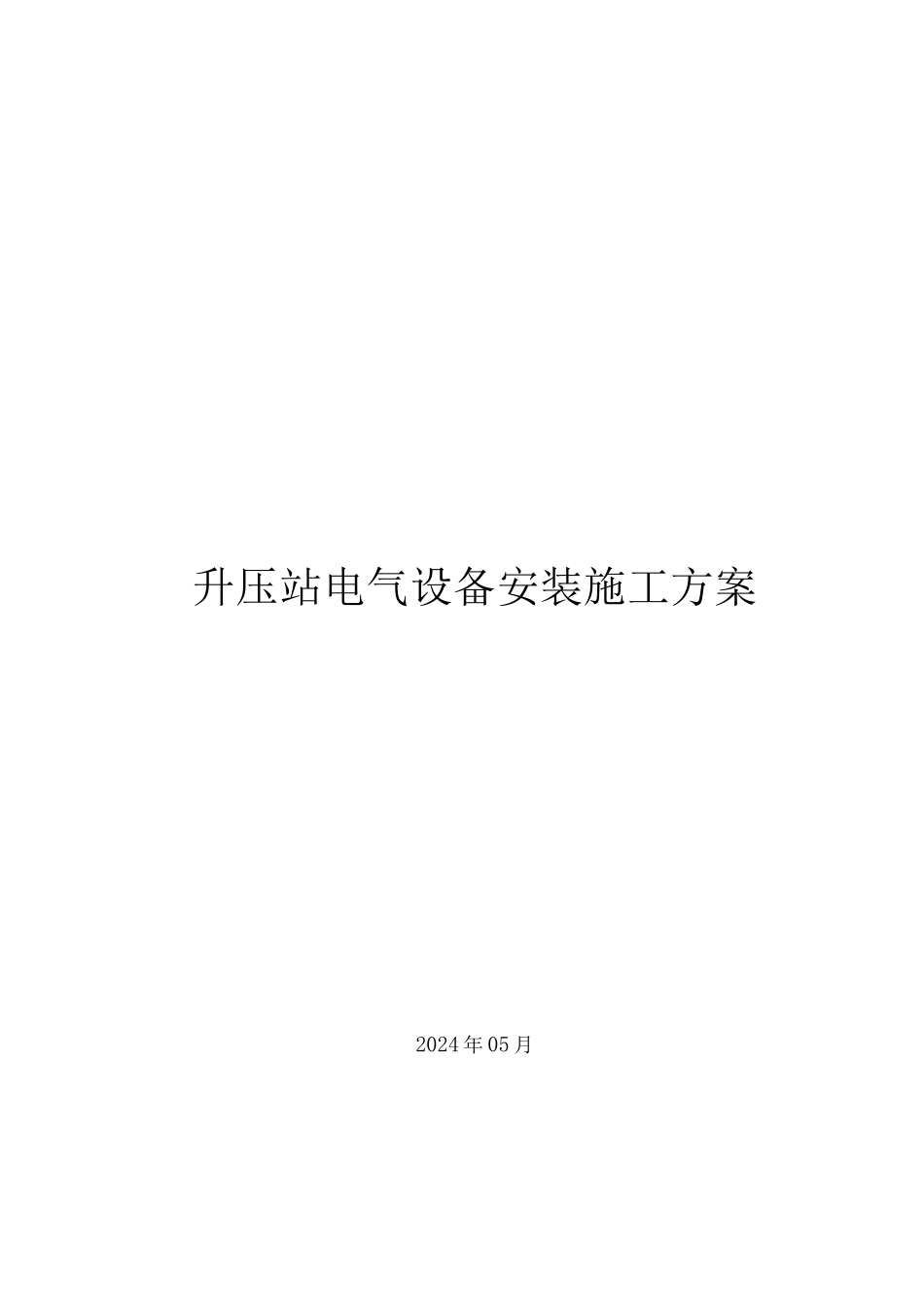

升压站电气设备安装施工方案2024 年 05 月1目录一、适用范围............................................................2二、编制依据............................................................2三、升压站构架及电气设备施工............................................23. 1 升压站构架施工..................................................34. 2 电气安装施工方法................................................4四、职业健康、安全环境、文明施工措施....................................82一、适用范围4.1、 适用范围适用于 XX 项目 110k 升压站工程电气安装使用。二、编制依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收 规范》GB 50148-20102、《电气装置安装工程母线装置施工及验收规范》GB 50149-20103、《电气装置安装工程低压电器施工及验收规范》GB50254-20144、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-20145、《电气装置安装工程高压电器施工及验收规范》GB 50147-20106、《电气装置安装工程电气设备交接试验标准》GB 50150-20167、《110kV 屋外配电装置》、《主变压器安装》设计图纸8、设备厂家的技术要求9、《国家电网公司输变电工程标准工艺》工艺标准库(2012 年版)10、《质量通病防治措施》11、《输变电工程建设标准强制性条文实施规程》(Q/GDW248-2016)三、升压站构架及电气设备施工3. 1、升压站构架施工4. 1. 1、施工准备对架构杆、设备杆等加工件进行验收，复查基础尺寸，达到规范及图纸要求，其施工流程图如下:31、1.2、排焊及连接架构杆、设备杆、钢梁在搬运过程中，严禁急剧坠落碰撞，以防造成 变形、损坏。排杆时，仔细核对杆型是否符合设计要求，并对其复检，保 证弯曲度在规范之内，八形杆两根杆长度应一致。A 型杆排杆尽可能靠近基础以便吊装。杆焊接时，对口焊接处间隙过大 要用气割，严禁用金属物等填充，焊接先对称点焊 4 点以上，然后对称交 叉施焊，焊口处进行防腐处理，焊完应检验其弯曲度。分段钢梁在吊装位 置附近组装，以便于起吊。3、1.3、构架组立本工程构架主要采用 20t 吊车进行组立，起吊前应准备合格的起吊工 具及拉线。经计算确定起吊位置，在杆上做好标记，绑扎吊绳，横梁吊装 时应防止损伤锌层。拉线绑扎角度合理，方向正确并按要求埋设地锚。清 理、整修基坑，将杯形基础底面抄平，校验...
