DN300空调水管道支吊架选型计算书VIP专享

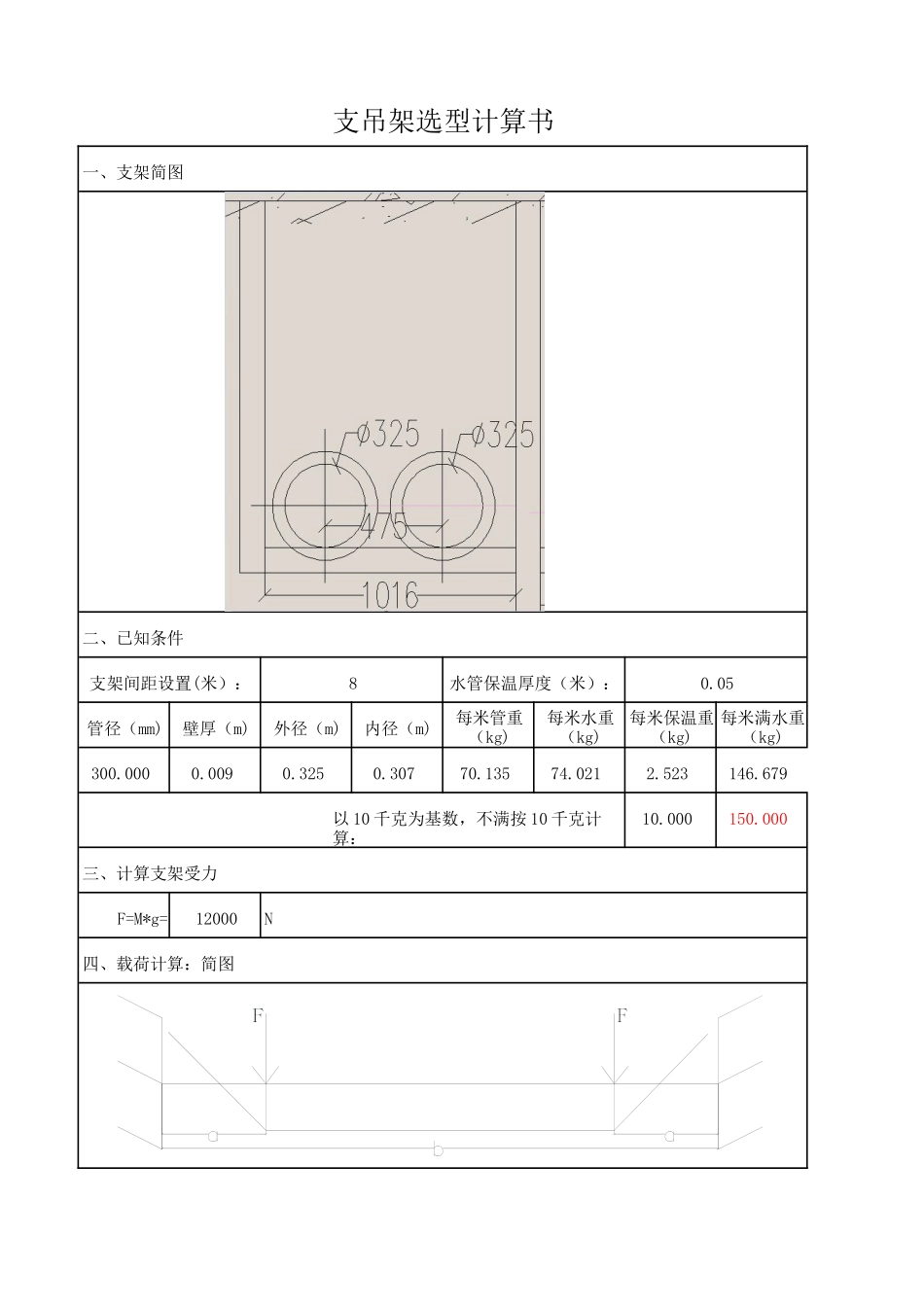

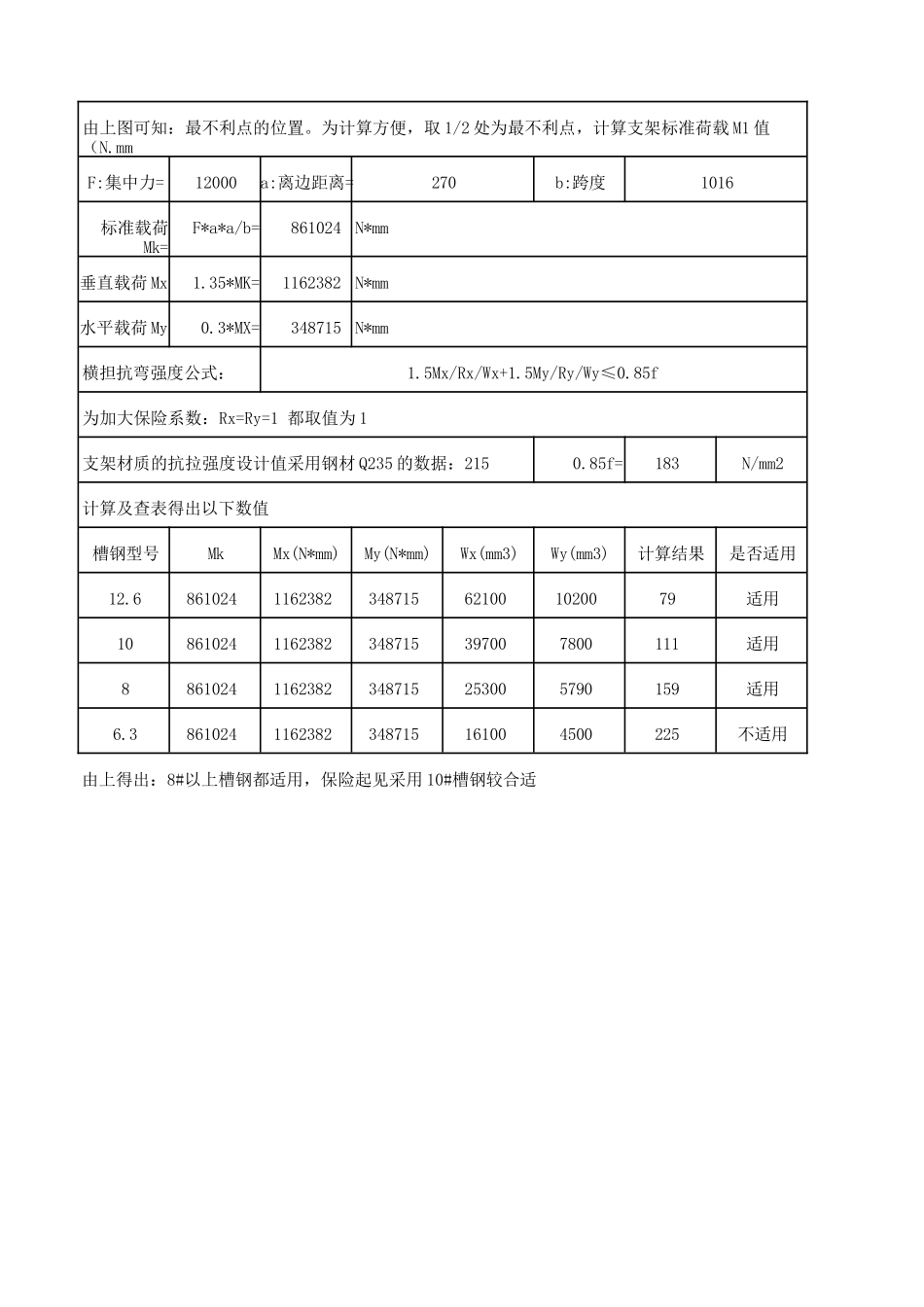

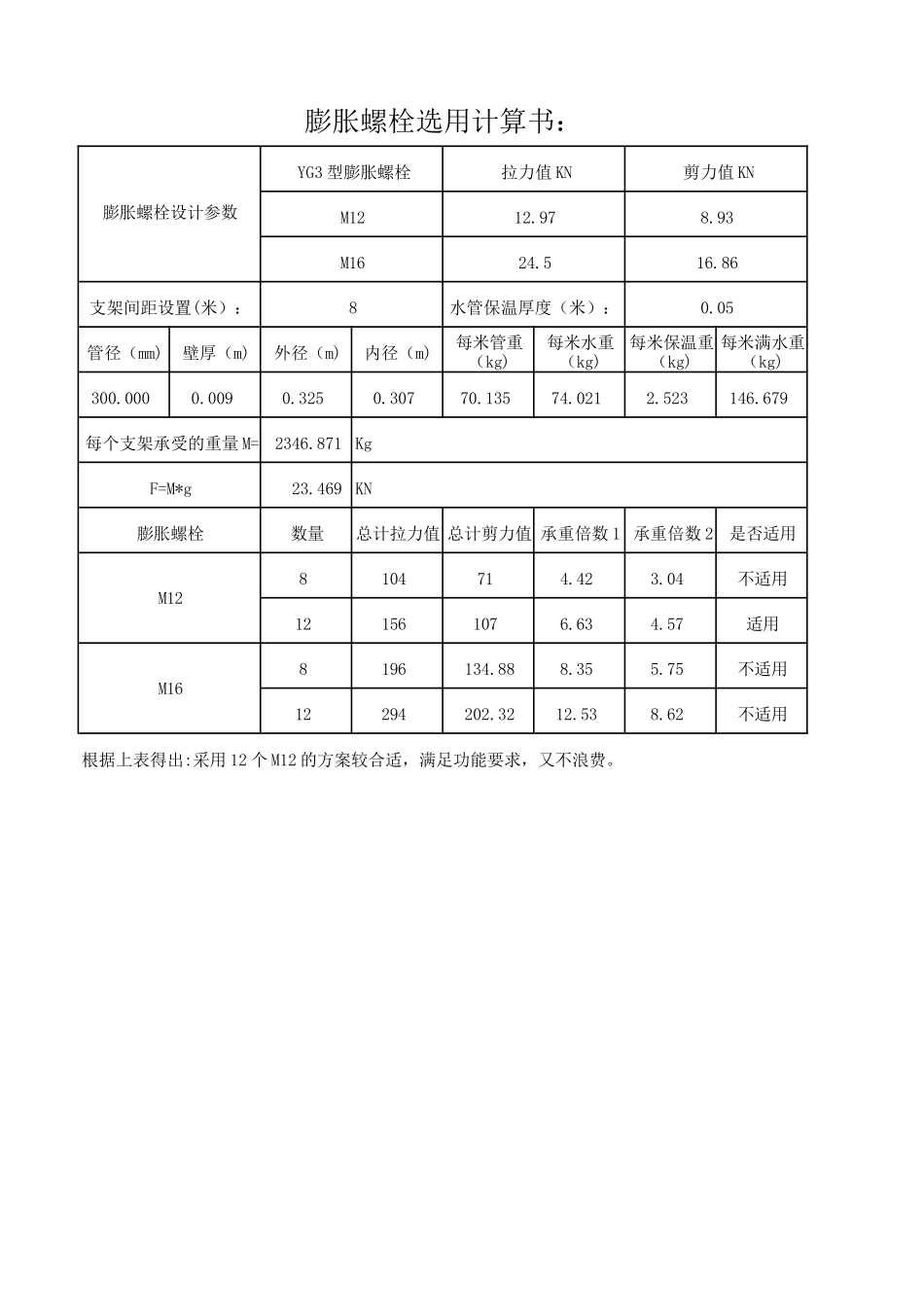

支吊架选型计算书一、支架简图二、已知条件支架间距设置(米）：8水管保温厚度（米）：0.05管径（mm)壁厚（m)外径（m)内径（m)每米管重（kg)每米水重（kg)每米保温重（kg)每米满水重（kg)300.0000.0090.3250.30770.13574.0212.523146.679以 10 千克为基数，不满按 10 千克计算：10.000150.000三、计算支架受力F=M*g=12000N四、载荷计算：简图由上图可知：最不利点的位置。为计算方便，取 1/2 处为最不利点，计算支架标准荷载 M1 值（N.mmF:集中力=12000a:离边距离=270b:跨度1016标准载荷Mk=F*a*a/b=861024N*mm垂直载荷 Mx1.35*MK=1162382N*mm水平载荷 My0.3*MX=348715N*mm横担抗弯强度公式：1.5Mx/Rx/Wx+1.5My/Ry/Wy≤0.85f为加大保险系数：Rx=Ry=1 都取值为 1支架材质的抗拉强度设计值采用钢材 Q235 的数据：2150.85f=183N/mm2计算及查表得出以下数值槽钢型号MkMx(N*mm)My(N*mm)Wx(mm3)Wy(mm3)计算结果是否适用12.68610241162382348715621001020079适用108610241162382348715397007800111适用88610241162382348715253005790159适用6.38610241162382348715161004500225不适用由上得出：8#以上槽钢都适用，保险起见采用 10#槽钢较合适膨胀螺栓选用计算书：膨胀螺栓设计参数YG3 型膨胀螺栓拉力值 KN剪力值 KNM1212.978.93M1624.516.86支架间距设置(米）：8水管保温厚度（米）：0.05管径（mm)壁厚（m)外径（m)内径（m)每米管重（kg)每米水重（kg)每米保温重（kg)每米满水重（kg)300.0000.0090.3250.30770.13574.0212.523146.679每个支架承受的重量 M=2346.871 KgF=M*g23.469 KN膨胀螺栓数量总计拉力值 总计剪力值 承重倍数 1 承重倍数 2是否适用M128104714.423.04不适用121561076.634.57适用M168196134.888.355.75不适用12294202.3212.538.62不适用根据上表得出:采用 12 个 M12 的方案较合适，满足功能要求，又不浪费。
