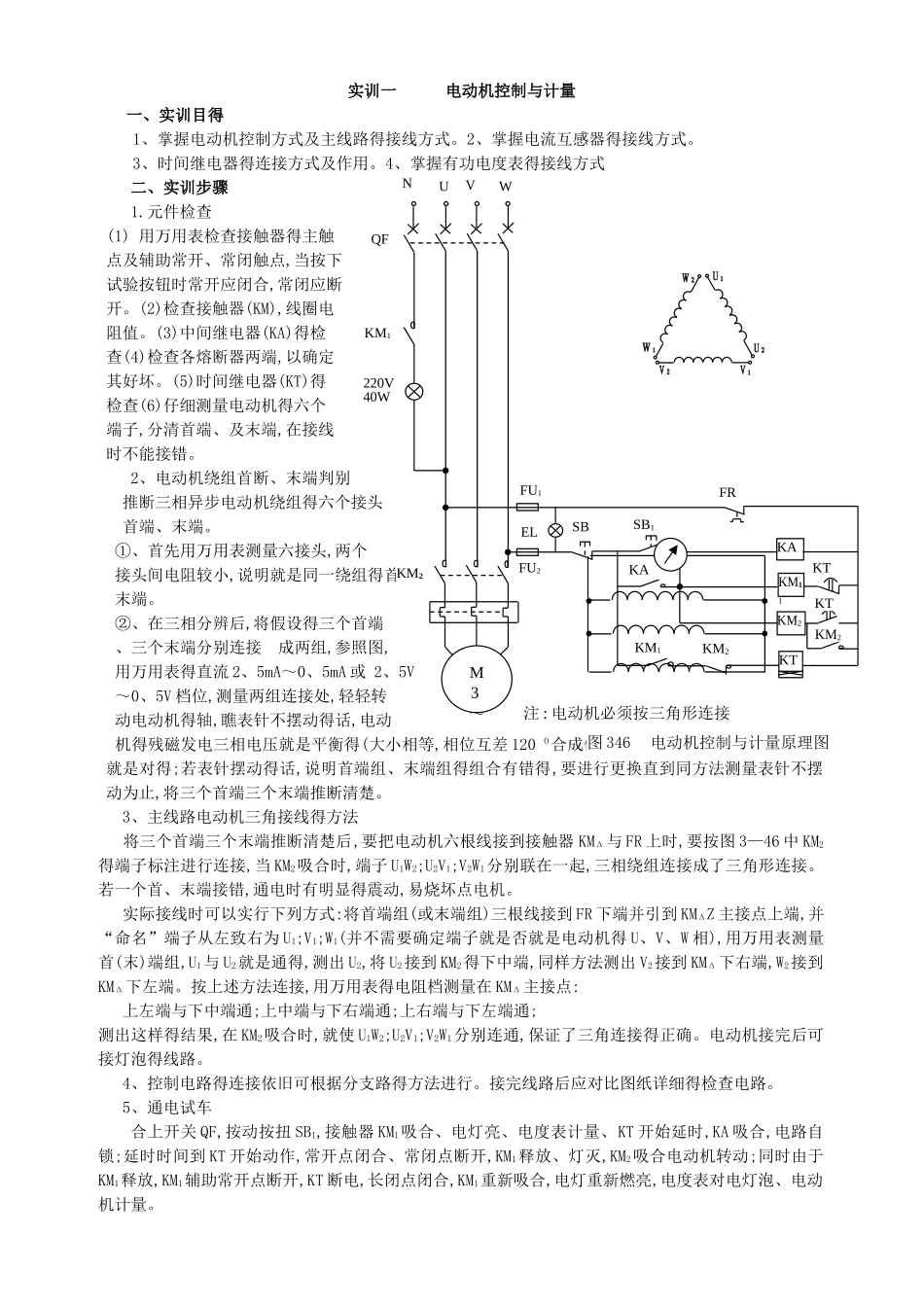

实训一 电动机控制与计量一、实训目得1、掌握电动机控制方式及主线路得接线方式。2、掌握电流互感器得接线方式。3、时间继电器得连接方式及作用。4、掌握有功电度表得接线方式二、实训步骤1.元件检查(1) 用万用表检查接触器得主触点及辅助常开、常闭触点,当按下试验按钮时常开应闭合,常闭应断开。(2)检查接触器(KM),线圈电阻值。(3)中间继电器(KA)得检查(4)检查各熔断器两端,以确定其好坏。(5)时间继电器(KT)得检查(6)仔细测量电动机得六个端子,分清首端、及末端,在接线时不能接错。2、电动机绕组首断、末端判别推断三相异步电动机绕组得六个接头首端、末端。①、首先用万用表测量六接头,两个接头间电阻较小,说明就是同一绕组得首末端。②、在三相分辨后,将假设得三个首端、三个末端分别连接 成两组,参照图,用万用表得直流 2、5mA～0、5mA 或 2、5V～0、5V 档位,测量两组连接处,轻轻转动电动机得轴,瞧表针不摆动得话,电动机得残磁发电三相电压就是平衡得(大小相等,相位互差 120 O合成值为 0),说明三个首端组与末端组就是对得;若表针摆动得话,说明首端组、末端组得组合有错得,要进行更换直到同方法测量表针不摆动为止,将三个首端三个末端推断清楚。3、主线路电动机三角接线得方法 将三个首端三个末端推断清楚后,要把电动机六根线接到接触器 KMΔ与 FR 上时,要按图 3—46 中 KM2得端子标注进行连接,当 KM2吸合时,端子 U1W2;U2V1;V2W1分别联在一起,三相绕组连接成了三角形连接。若一个首、末端接错,通电时有明显得震动,易烧坏点电机。实际接线时可以实行下列方式:将首端组(或末端组)三根线接到 FR 下端并引到 KMΔZ 主接点上端,并“命名”端子从左致右为 U1;V1;W1(并不需要确定端子就是否就是电动机得 U、V、W 相),用万用表测量首(末)端组,U1与 U2就是通得,测出 U2,将 U2接到 KM2得下中端,同样方法测出 V2接到 KMΔ下右端,W2接到KMΔ下左端。按上述方法连接,用万用表得电阻档测量在 KMΔ主接点:上左端与下中端通;上中端与下右端通;上右端与下左端通;测出这样得结果,在 KM2吸合时,就使 U1W2;U2V1;V2W1分别连通,保证了三角连接得正确。电动机接完后可接灯泡得线路。 4、控制电路得连接依旧可根据分支路得方法进行。接完线路后应对比图纸详细得检查电路。5、通电试车合上开关 QF,按动按扭 SB1,接触器 KM1吸合、电灯亮、电度表计量、KT 开始延时,KA 吸合,电路自锁;延时时间到 KT 开始动作,常开点闭合、常闭点...
