乡村公路圆管涵施工方案1

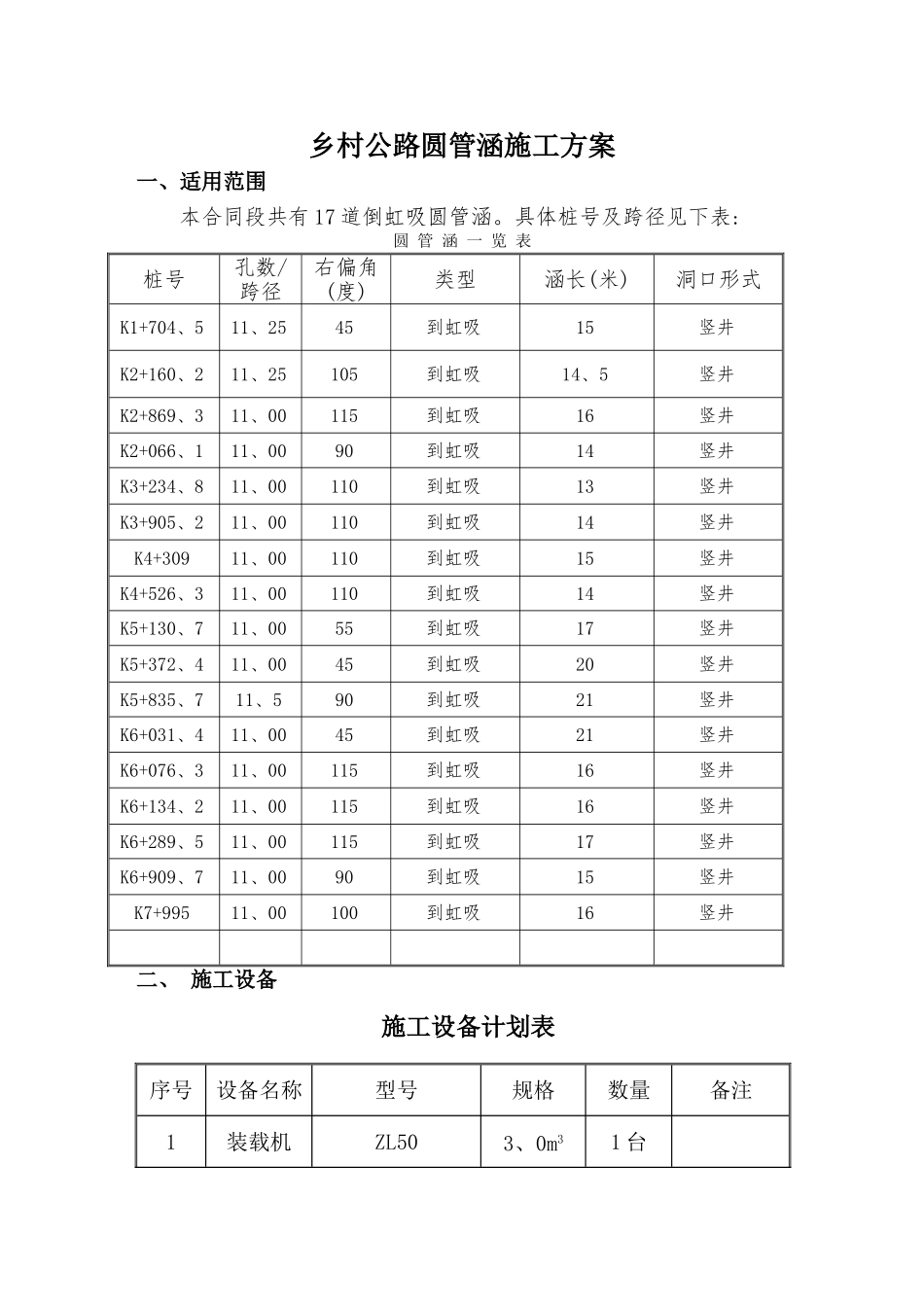

乡村公路圆管涵施工方案一、适用范围本合同段共有 17 道倒虹吸圆管涵。具体桩号及跨径见下表:圆 管 涵 一 览 表桩号孔数/跨径右偏角 (度)类型涵长(米)洞口形式K1+704、511、2545到虹吸15竖井K2+160、211、25105到虹吸14、5竖井K2+869、311、00115到虹吸16竖井K2+066、111、0090到虹吸14竖井K3+234、811、00110到虹吸13竖井K3+905、211、00110到虹吸14竖井K4+30911、00110到虹吸15竖井K4+526、311、00110到虹吸14竖井K5+130、711、0055到虹吸17竖井K5+372、411、0045到虹吸20竖井K5+835、711、590到虹吸21竖井K6+031、411、0045到虹吸21竖井K6+076、311、00115到虹吸16竖井K6+134、211、00115到虹吸16竖井K6+289、511、00115到虹吸17竖井K6+909、711、0090到虹吸15竖井K7+99511、00100到虹吸16竖井二、 施工设备 施工设备计划表序号设备名称型号规格数量备注1装载机ZL503、0m31 台2挖掘机小松2201 台3水泵XA32/16/7、18Kw1 台4振捣棒2 台5打夯机2 台三、 圆管涵施工方法3、1 施工准备（1）测量放样,根据图纸在原地面准确放出涵洞得纵、横向轴线,并在施工范围之外作好引桩,以便随时进行校检,放出基础开挖边线得准确位置,检查原地面标高确定基础得开挖深度。（2）现场核对结构物位置,结构物设计与实际就是否相符,如有出入,报请监理工程师,在项目调整后,重新进行测量放样。（3）对各种原材料:水泥、砂、碎石、等检测合格后方可使用,确定各部位混凝土配合比。3、2 基坑开挖开挖前先在基坑周围作好排水处理以防基坑积水,基坑根据设计基础宽度两侧加宽 50cm 进行开挖。开挖时采纳机械开挖人工配合进行施工,开挖过程中控制好开挖深度边挖边将废土运走,防止堆在基坑边上引起坑壁坍塌,挖至设计图纸要求得标高后,对基底进行平整、清理。通知监理工程师及试验室对基底承载力进行检测。当基 底承载力低于设计值时,应对基底进行深挖换填处理,并报请监理工程师以确定工程量。3、3 砌砖朵、下管(1)在整好得基坑内浆砌砖朵,高度为管外壁距基坑底部 30cm,砖朵应在管得两端,但不能影响到管带施工。(2)圆管涵及倒虹吸管节就是从产品质量合格得水泥制品生产厂家购置,管节得安装采纳装载机吊装就位就能满足,人工配合修整,涵管要平顺,接口无明显错台现象。对于斜交得管涵及长度不足得成品管节得部位,要将成品管节进行修凿,修凿成所需要得角度与长度。在安装过程中,应保持管内清洁无多余得砂浆及其她杂物。3、4 模板安装、基础砼浇筑(1)管座基础模...
