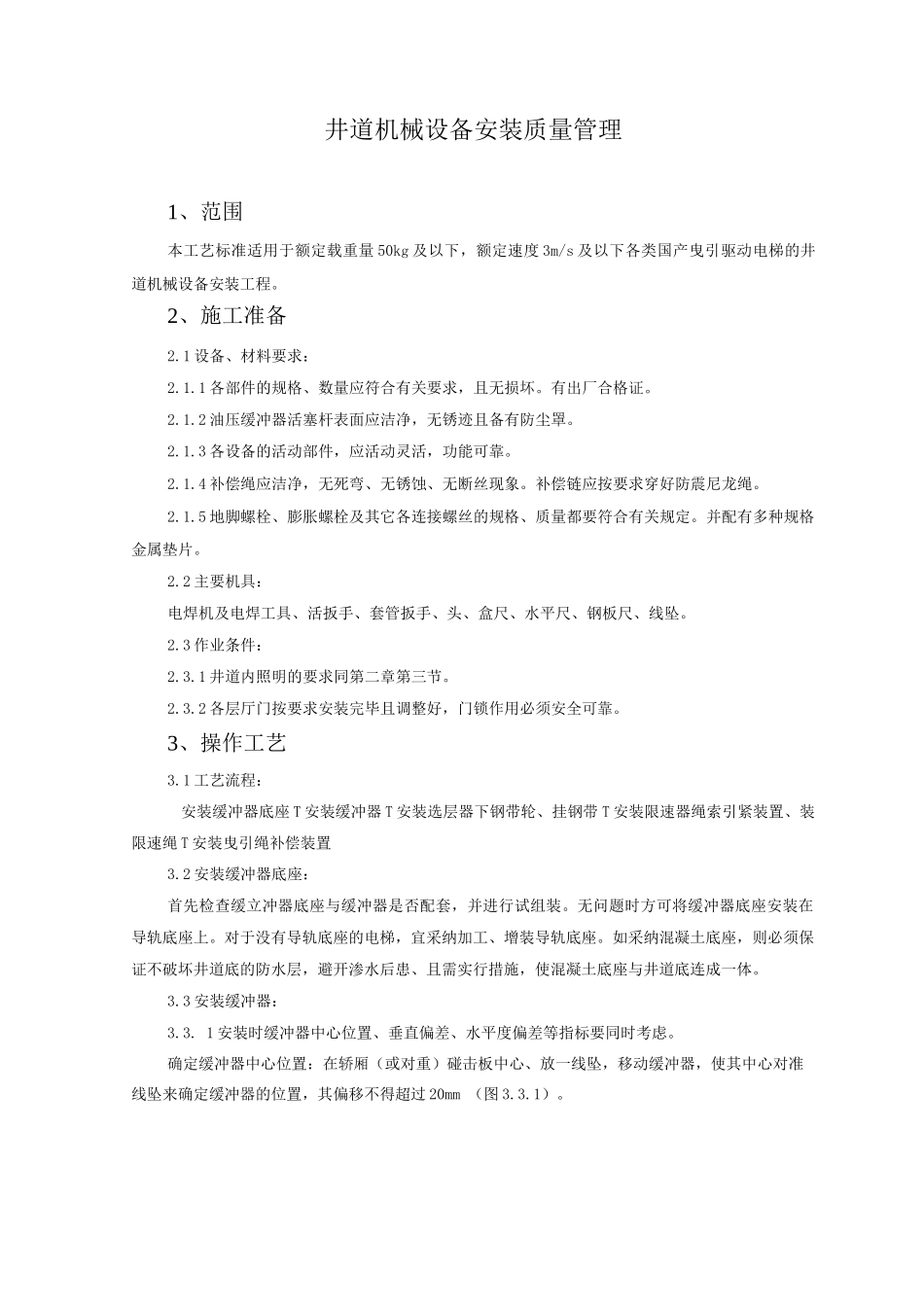

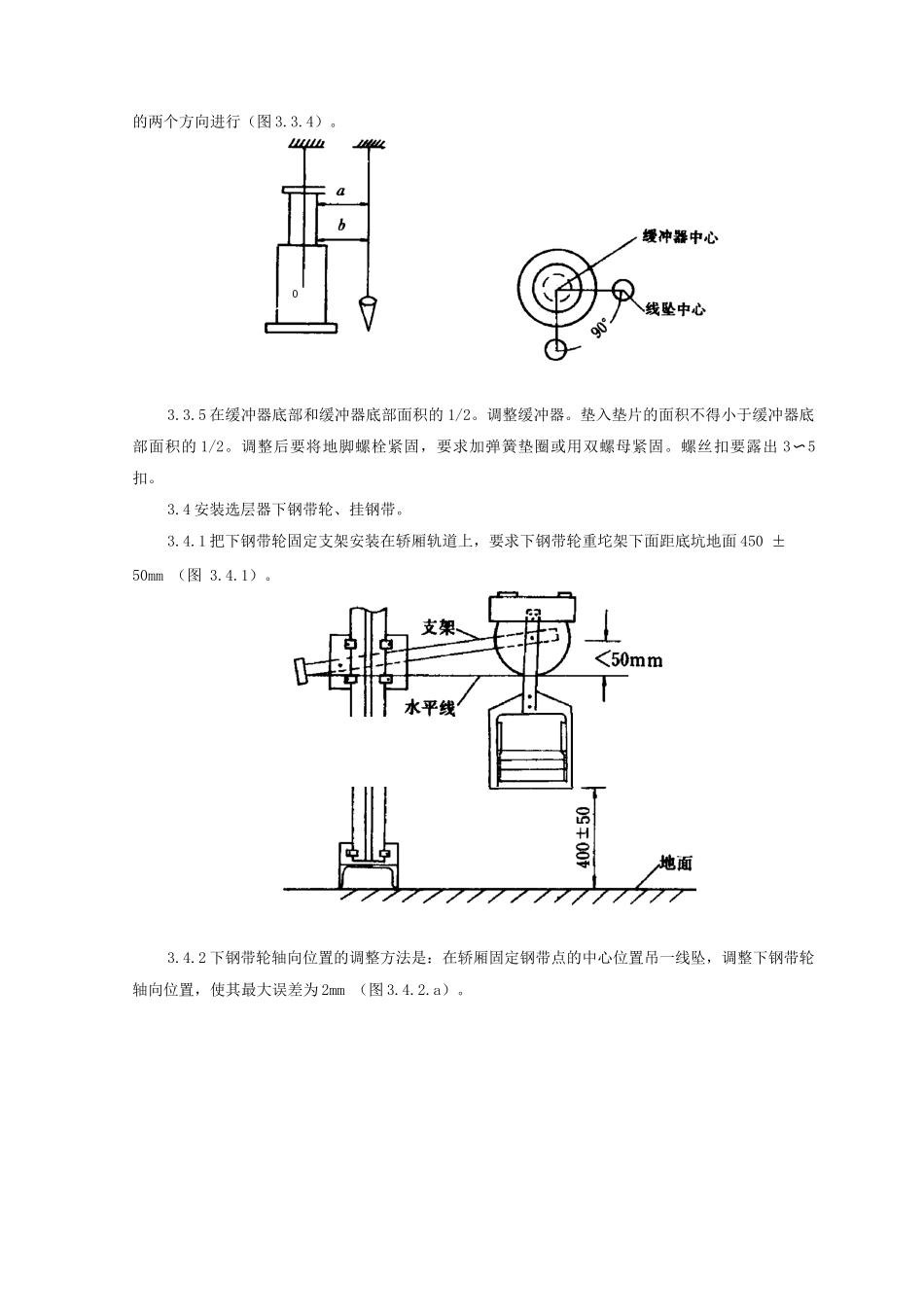

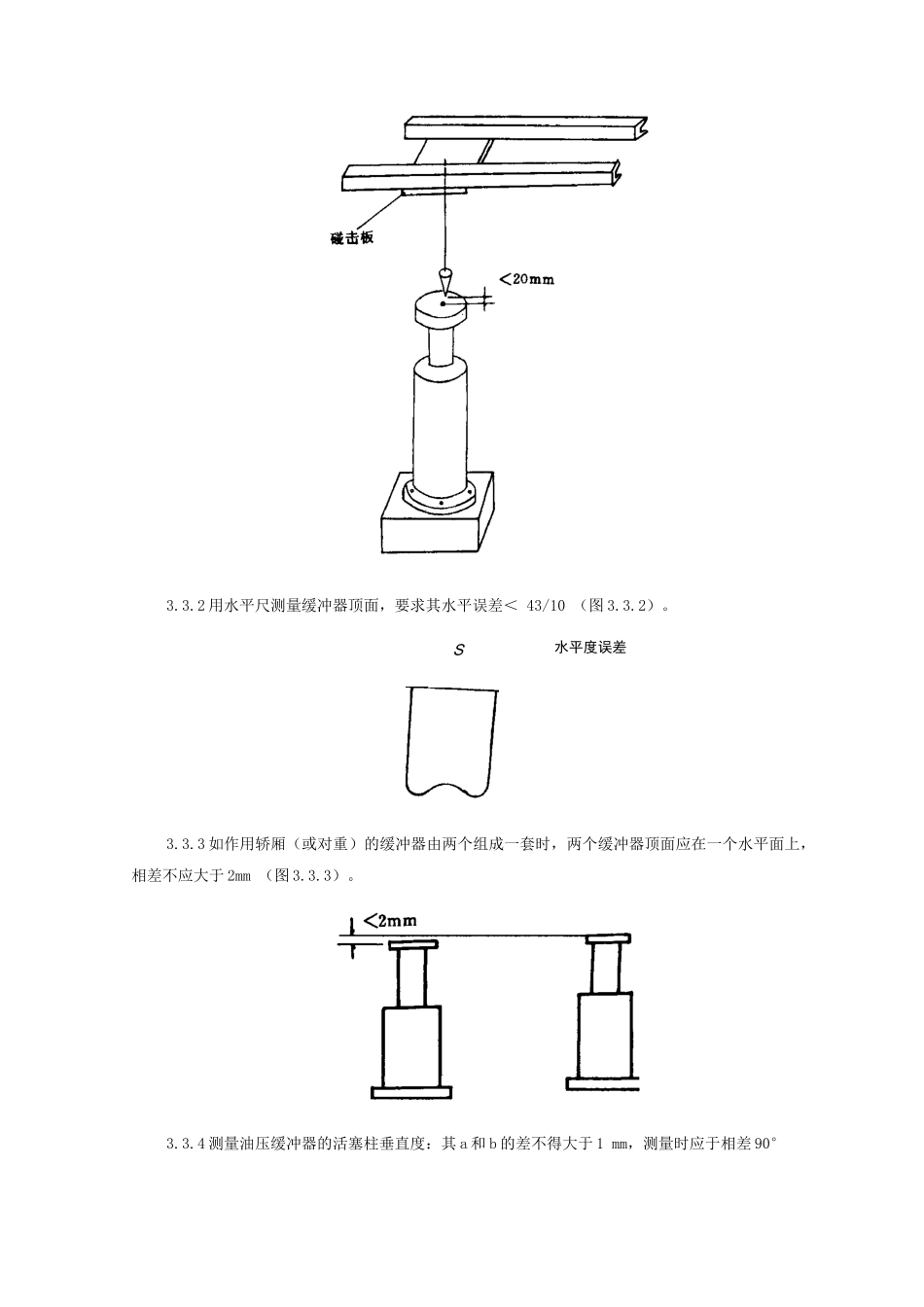

井道机械设备安装质量管理1、范围本工艺标准适用于额定载重量 50kg 及以下，额定速度 3m/s 及以下各类国产曳引驱动电梯的井道机械设备安装工程。2、施工准备2.1 设备、材料要求：2.1.1 各部件的规格、数量应符合有关要求，且无损坏。有出厂合格证。2.1.2 油压缓冲器活塞杆表面应洁净，无锈迹且备有防尘罩。2.1.3 各设备的活动部件，应活动灵活，功能可靠。2.1.4 补偿绳应洁净，无死弯、无锈蚀、无断丝现象。补偿链应按要求穿好防震尼龙绳。2.1.5 地脚螺栓、膨胀螺栓及其它各连接螺丝的规格、质量都要符合有关规定。并配有多种规格金属垫片。2.2 主要机具：电焊机及电焊工具、活扳手、套管扳手、头、盒尺、水平尺、钢板尺、线坠。2.3 作业条件：2.3.1 井道内照明的要求同第二章第三节。2.3.2 各层厅门按要求安装完毕且调整好，门锁作用必须安全可靠。3、操作工艺3.1 工艺流程：安装缓冲器底座 T 安装缓冲器 T 安装选层器下钢带轮、挂钢带 T 安装限速器绳索引紧装置、装限速绳 T 安装曳引绳补偿装置3.2 安装缓冲器底座：首先检查缓立冲器底座与缓冲器是否配套，并进行试组装。无问题时方可将缓冲器底座安装在导轨底座上。对于没有导轨底座的电梯，宜采纳加工、增装导轨底座。如采纳混凝土底座，则必须保证不破坏井道底的防水层，避开渗水后患、且需实行措施，使混凝土底座与井道底连成一体。3.3 安装缓冲器：3.3. 1 安装时缓冲器中心位置、垂直偏差、水平度偏差等指标要同时考虑。确定缓冲器中心位置：在轿厢（或对重）碰击板中心、放一线坠，移动缓冲器，使其中心对准线坠来确定缓冲器的位置，其偏移不得超过 20mm （图 3.3.1）。3.3.2 用水平尺测量缓冲器顶面，要求其水平误差＜ 43/10 （图 3.3.2）。水平度误差3.3.3 如作用轿厢（或对重）的缓冲器由两个组成一套时，两个缓冲器顶面应在一个水平面上，相差不应大于 2mm （图 3.3.3）。3.3.4 测量油压缓冲器的活塞柱垂直度：其 a 和 b 的差不得大于 1 mm，测量时应于相差 90°S的两个方向进行（图 3.3.4）。3.3.5 在缓冲器底部和缓冲器底部面积的 1/2。调整缓冲器。垫入垫片的面积不得小于缓冲器底部面积的 1/2。调整后要将地脚螺栓紧固，要求加弹簧垫圈或用双螺母紧固。螺丝扣要露出 3〜5扣。3.4 安装选层器下钢带轮、挂钢带。3.4.1 把下钢带轮固定支架安装在轿厢轨道上，要求下钢带轮重坨架下面距底坑地面 450 ±50mm （图 3.4.1）。3....
