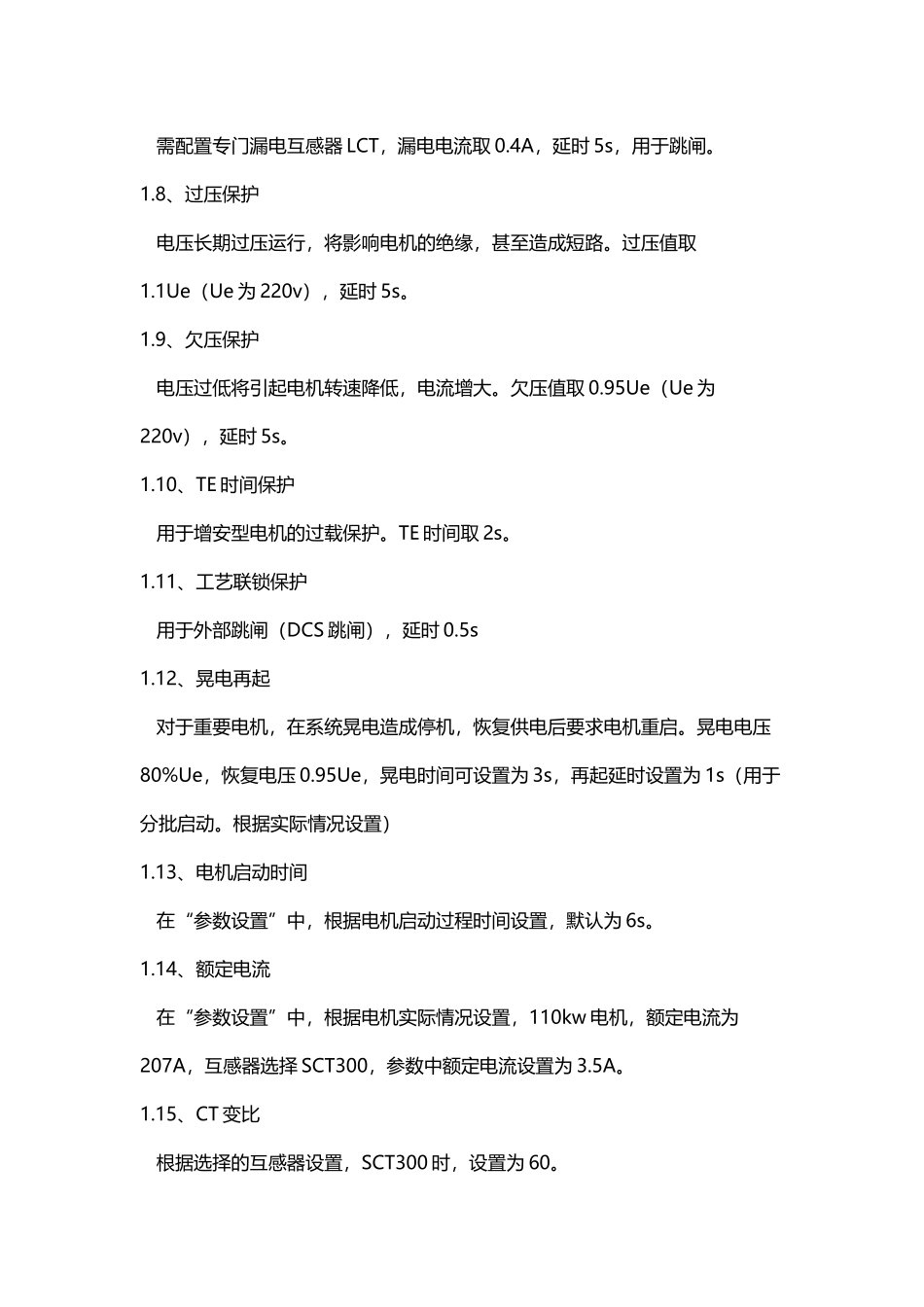

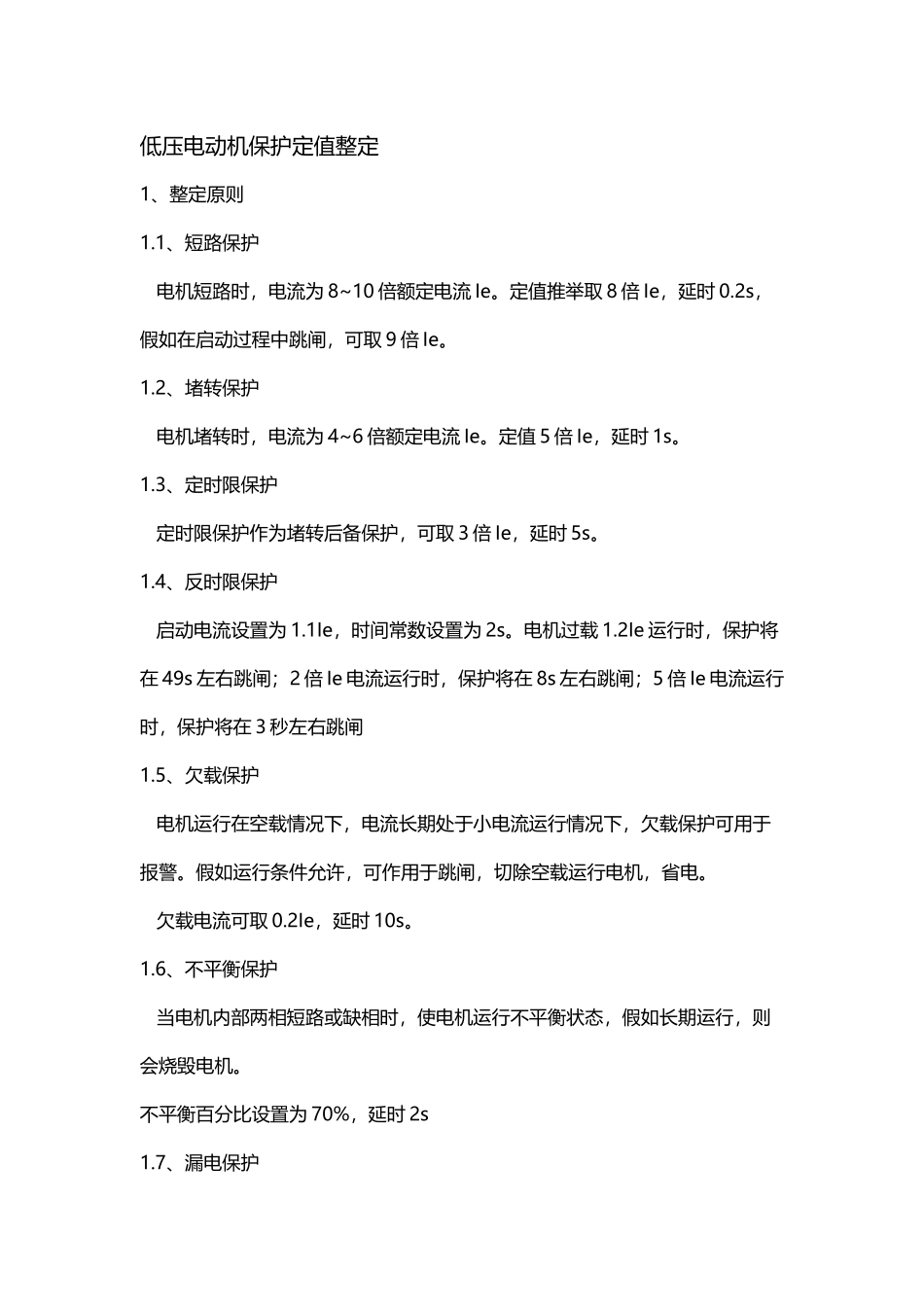

低压电动机保护定值整定(2页)Good is good, but better carries it.精益求精，善益求善。低压电动机保护定值整定1、整定原则1.1、短路保护 电机短路时，电流为 8~10 倍额定电流 Ie。定值推举取 8 倍 Ie，延时 0.2s，假如在启动过程中跳闸，可取 9 倍 Ie。1.2、堵转保护 电机堵转时，电流为 4~6 倍额定电流 Ie。定值 5 倍 Ie，延时 1s。1.3、定时限保护 定时限保护作为堵转后备保护，可取 3 倍 Ie，延时 5s。1.4、反时限保护 启动电流设置为 1.1Ie，时间常数设置为 2s。电机过载 1.2Ie 运行时，保护将在 49s 左右跳闸；2 倍 Ie 电流运行时，保护将在 8s 左右跳闸；5 倍 Ie 电流运行时，保护将在 3 秒左右跳闸1.5、欠载保护 电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。假如运行条件允许，可作用于跳闸，切除空载运行电机，省电。 欠载电流可取 0.2Ie，延时 10s。1.6、不平衡保护 当电机内部两相短路或缺相时，使电机运行不平衡状态，假如长期运行，则会烧毁电机。不平衡百分比设置为 70%，延时 2s1.7、漏电保护 需配置专门漏电互感器 LCT，漏电电流取 0.4A，延时 5s，用于跳闸。1.8、过压保护 电压长期过压运行，将影响电机的绝缘，甚至造成短路。过压值取1.1Ue（Ue 为 220v），延时 5s。1.9、欠压保护 电压过低将引起电机转速降低，电流增大。欠压值取 0.95Ue（Ue 为220v），延时 5s。1.10、TE 时间保护 用于增安型电机的过载保护。TE 时间取 2s。1.11、工艺联锁保护 用于外部跳闸（DCS 跳闸），延时 0.5s1.12、晃电再起 对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。晃电电压80%Ue，恢复电压 0.95Ue，晃电时间可设置为 3s，再起延时设置为 1s（用于分批启动。根据实际情况设置）1.13、电机启动时间 在“参数设置”中，根据电机启动过程时间设置，默认为 6s。1.14、额定电流 在“参数设置”中，根据电机实际情况设置，110kw 电机，额定电流为207A，互感器选择 SCT300，参数中额定电流设置为 3.5A。1.15、CT 变比 根据选择的互感器设置，SCT300 时，设置为 60。 2、定值整定说明：例子 1：110kw 电动机，额定电流 Ie=207A，选择 SCT300，CT 变比 60短路保护 8Ie=1656A 折算到二次 1656/60=27.6A，在短路保护内，设置短路电流设置为 27.6A，保护延时 0.2s堵转保护 5Ie=1035A 折算到二次 1035/...
