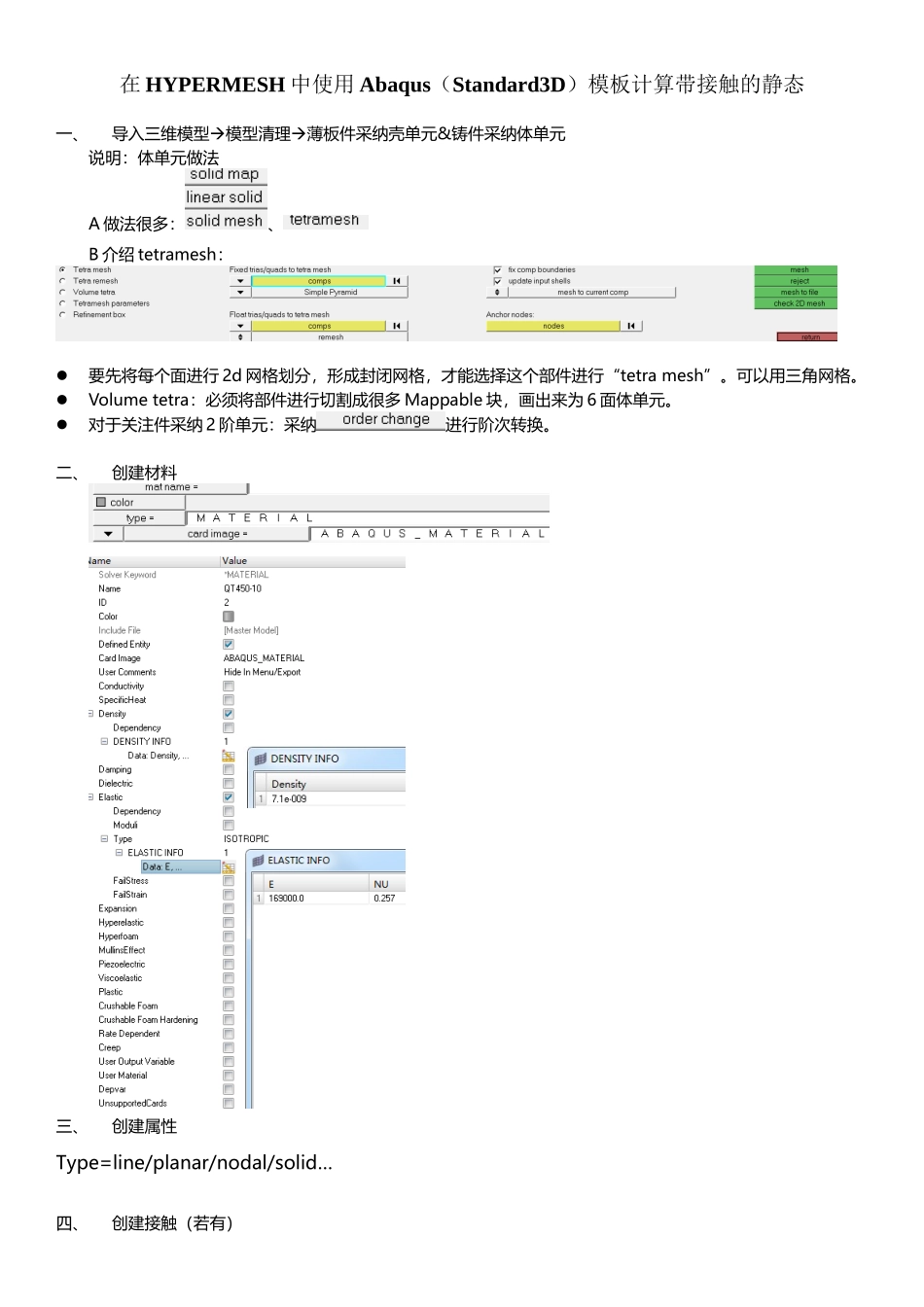

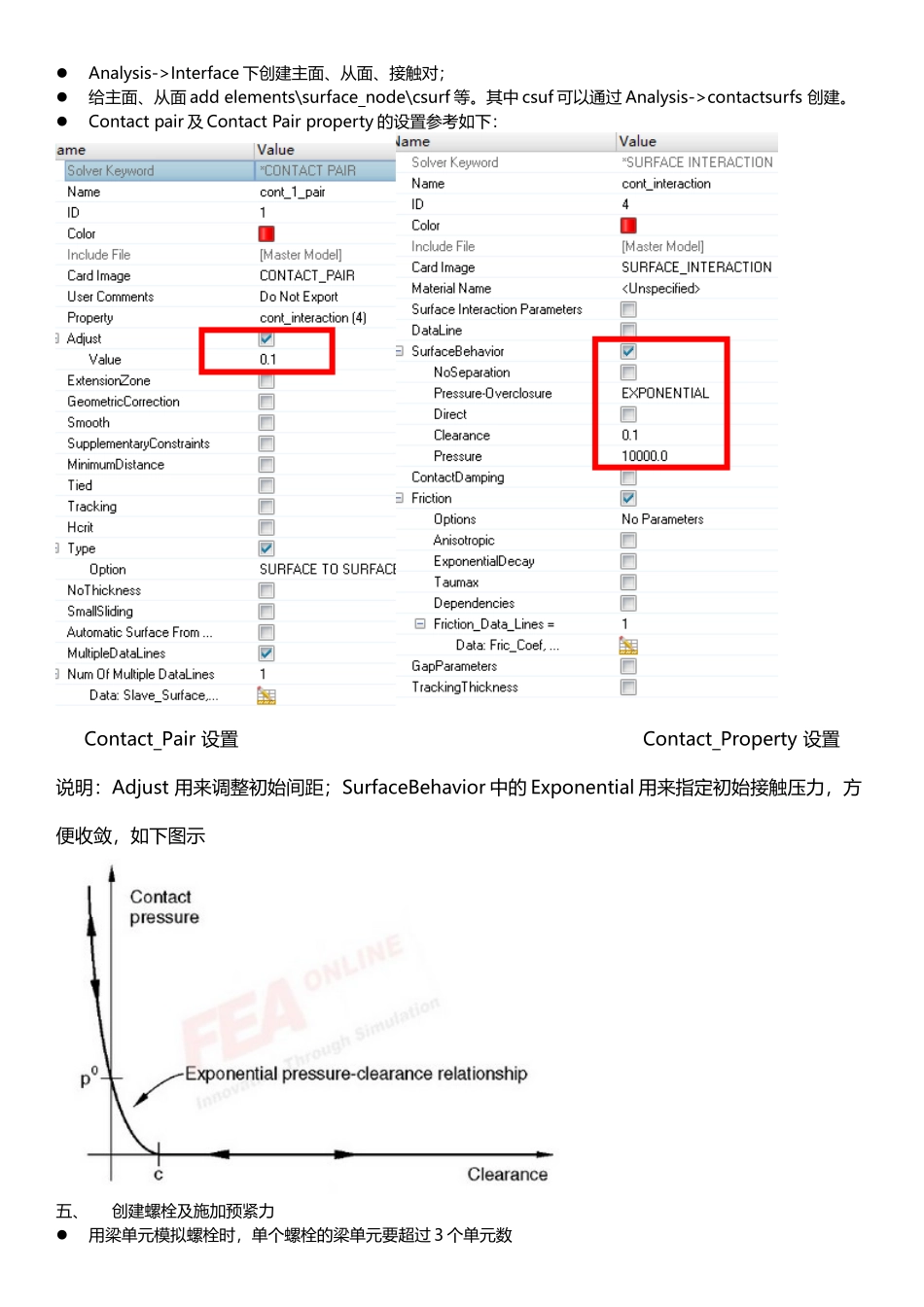

使用Hypermesh前处理做abaqus 静态的步骤(4 页)Good is good, but better carries it.精益求精，善益求善。在 HYPERMESH 中使用 Abaqus（Standard3D）模板计算带接触的静态一、导入三维模型模型清理薄板件采纳壳单元&铸件采纳体单元说明：体单元做法A 做法很多：、B 介绍 tetramesh：要先将每个面进行 2d 网格划分，形成封闭网格，才能选择这个部件进行“tetra mesh”。可以用三角网格。Volume tetra：必须将部件进行切割成很多 Mappable 块，画出来为 6 面体单元。对于关注件采纳 2 阶单元：采纳进行阶次转换。二、创建材料三、创建属性Type=line/planar/nodal/solid…四、创建接触（若有）Analysis->Interface 下创建主面、从面、接触对；给主面、从面 add elements\surface_node\csurf 等。其中 csuf 可以通过 Analysis->contactsurfs 创建。Contact pair 及 Contact Pair property 的设置参考如下：Contact_Pair 设置 Contact_Property 设置说明：Adjust 用来调整初始间距；SurfaceBehavior 中的 Exponential 用来指定初始接触压力，方便收敛，如下图示五、创建螺栓及施加预紧力用梁单元模拟螺栓时，单个螺栓的梁单元要超过 3 个单元数Utility->Contact Manager 的 interface 界面下：”new”-“pre tension section”,选择梁单元中间的某个单元，输入预紧力大小，”create”-“apply”-“OK”六、载荷与边界转矩：analysis->moments重力：Utility->Stepmanager->”new”/”edit” loadstep在“Distributed Loads”下创建重力，在右侧窗口“Define”界面，“Type”选“gravity”,然后定义“Define Dload on”“Element sets”（即重力作用在哪些单元上，可以将要加重力的单元添加到一个单元集里，也可以选 all components）；在“magnitude”列输入重力值，在“comp1”“comp2”“comp3”对应 XYZ 的三个方向放大系数；其他力及约束：…省略…七、创建载荷步上图就是载荷步的界面。Mod：保留上一步边界和载荷；New：不保留上一步的边界和载荷。在载荷步增加 Output，控制输出初始步长、增量步设定，可以默认，若不收敛考虑调整模型或步长。接触设置不合理，往往导致第一步计算不收敛。八、导出 inp 文件九、提交计算（可以用 cmd 命令启动，在 inp 文件夹路径下使用命令 abaqus job=NAME cpus=20 int）十、查看结果。--------------------------------------------------------------------------新手攻略----------------------------------------------------2025.12------------：@*)~*~{"#~&`;~】.@·|'）？~？、)-（/
