供热管网给排水消防管网工程施工组织设计

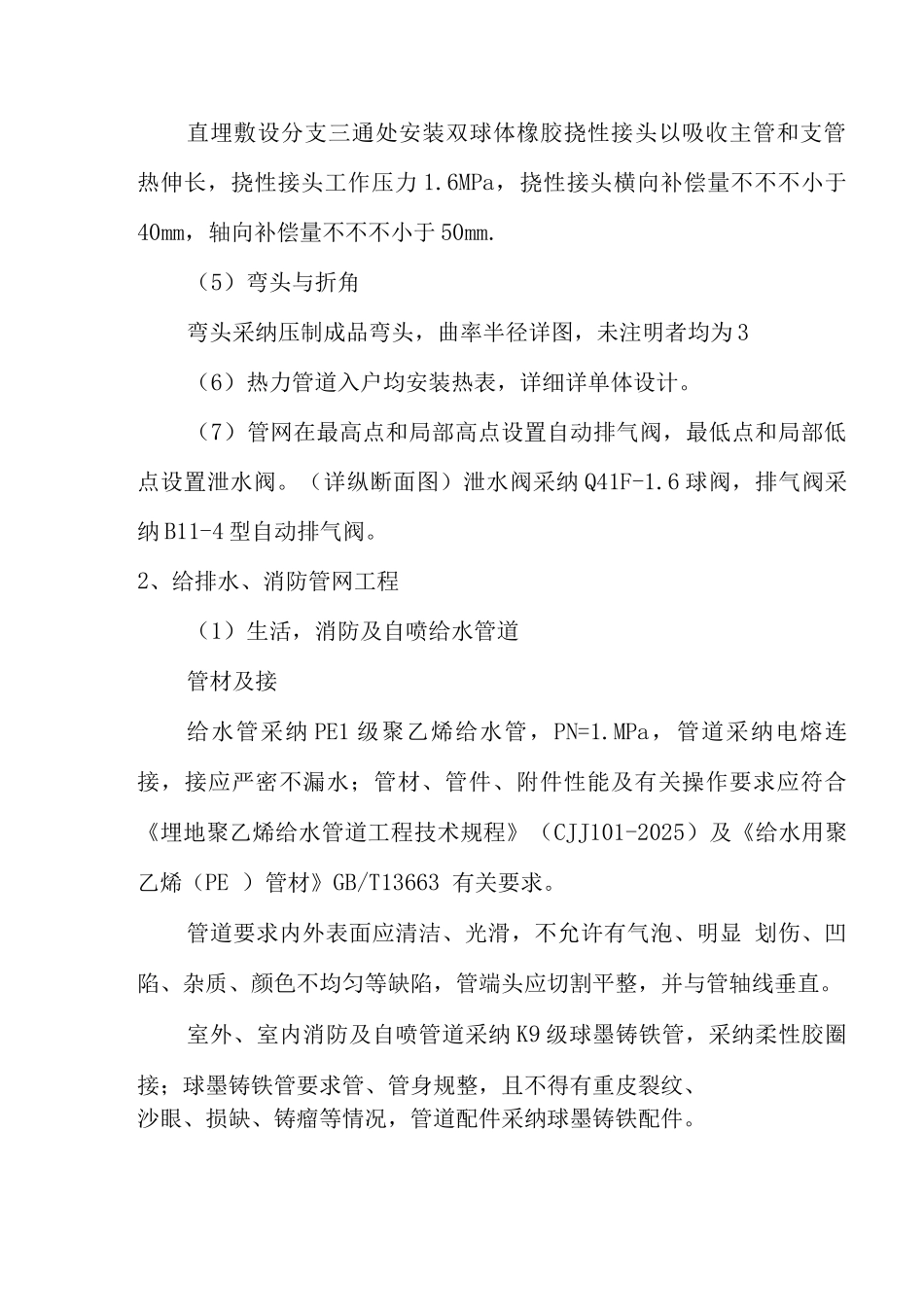

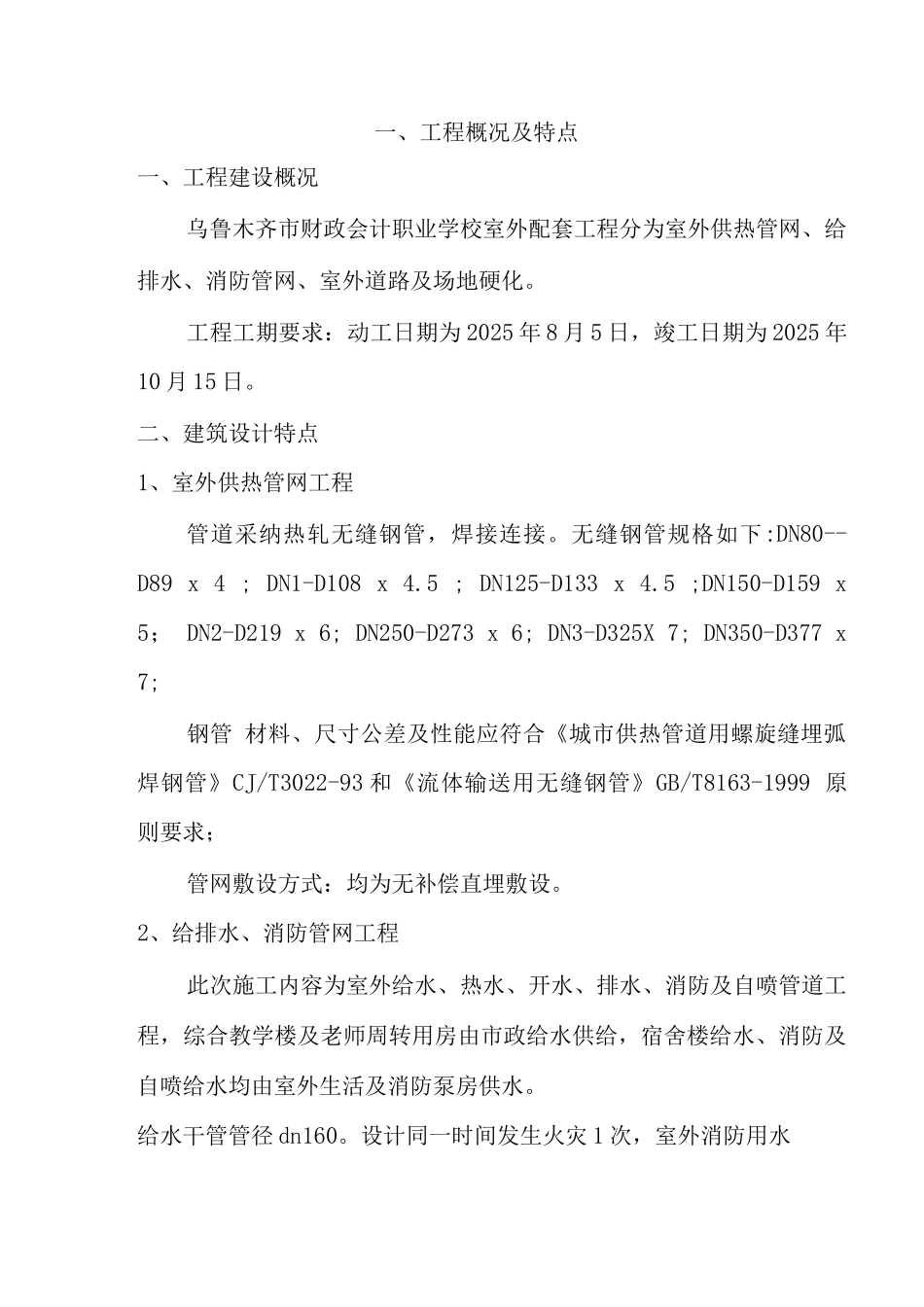

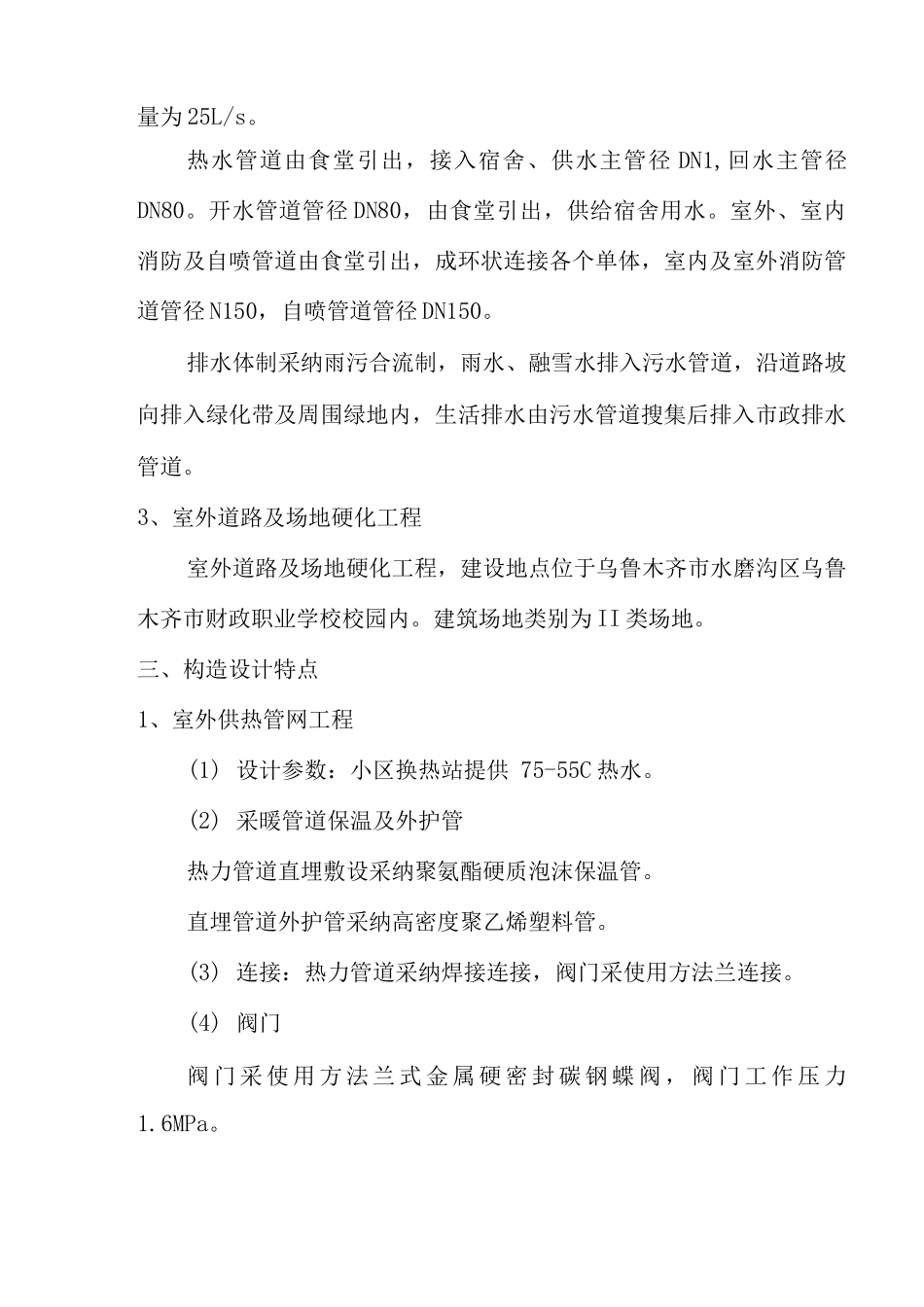

一、工程概况及特点一、工程建设概况乌鲁木齐市财政会计职业学校室外配套工程分为室外供热管网、给排水、消防管网、室外道路及场地硬化。工程工期要求：动工日期为 2025 年 8 月 5 日，竣工日期为 2025 年10 月 15 日。二、建筑设计特点1、室外供热管网工程管道采纳热轧无缝钢管，焊接连接。无缝钢管规格如下:DN80--D89 x 4 ; DN1-D108 x 4.5 ; DN125-D133 x 4.5 ;DN150-D159 x 5； DN2-D219 x 6; DN250-D273 x 6; DN3-D325X 7; DN350-D377 x 7;钢管 材料、尺寸公差及性能应符合《城市供热管道用螺旋缝埋弧焊钢管》CJ/T3022-93 和《流体输送用无缝钢管》GB/T8163-1999 原则要求；管网敷设方式：均为无补偿直埋敷设。2、给排水、消防管网工程此次施工内容为室外给水、热水、开水、排水、消防及自喷管道工程，综合教学楼及老师周转用房由市政给水供给，宿舍楼给水、消防及自喷给水均由室外生活及消防泵房供水。给水干管管径 dn160。设计同一时间发生火灾 1 次，室外消防用水量为 25L/s。热水管道由食堂引出，接入宿舍、供水主管径 DN1,回水主管径DN80。开水管道管径 DN80，由食堂引出，供给宿舍用水。室外、室内消防及自喷管道由食堂引出，成环状连接各个单体，室内及室外消防管道管径 N150，自喷管道管径 DN150。排水体制采纳雨污合流制，雨水、融雪水排入污水管道，沿道路坡向排入绿化带及周围绿地内，生活排水由污水管道搜集后排入市政排水管道。3、室外道路及场地硬化工程室外道路及场地硬化工程，建设地点位于乌鲁木齐市水磨沟区乌鲁木齐市财政职业学校校园内。建筑场地类别为 II 类场地。三、构造设计特点1、室外供热管网工程(1) 设计参数：小区换热站提供 75-55C 热水。(2) 采暖管道保温及外护管热力管道直埋敷设采纳聚氨酯硬质泡沫保温管。直埋管道外护管采纳高密度聚乙烯塑料管。(3) 连接：热力管道采纳焊接连接，阀门采使用方法兰连接。(4) 阀门阀 门 采 使 用 方 法 兰 式 金 属 硬 密 封 碳 钢 蝶 阀 ， 阀 门 工 作 压 力1.6MPa。直埋敷设分支三通处安装双球体橡胶挠性接头以吸收主管和支管 热伸长，挠性接头工作压力 1.6MPa，挠性接头横向补偿量不不不小于40mm，轴向补偿量不不不小于 50mm.（5）弯头与折角弯头采纳压制成品弯头，曲率半径详图，未注明者均为 3（6）热力管道入户均安装热表，详细详单体设计。（7）管网在最高点和局部高点设置自动...
