信调理电路的原理功能VIP专享

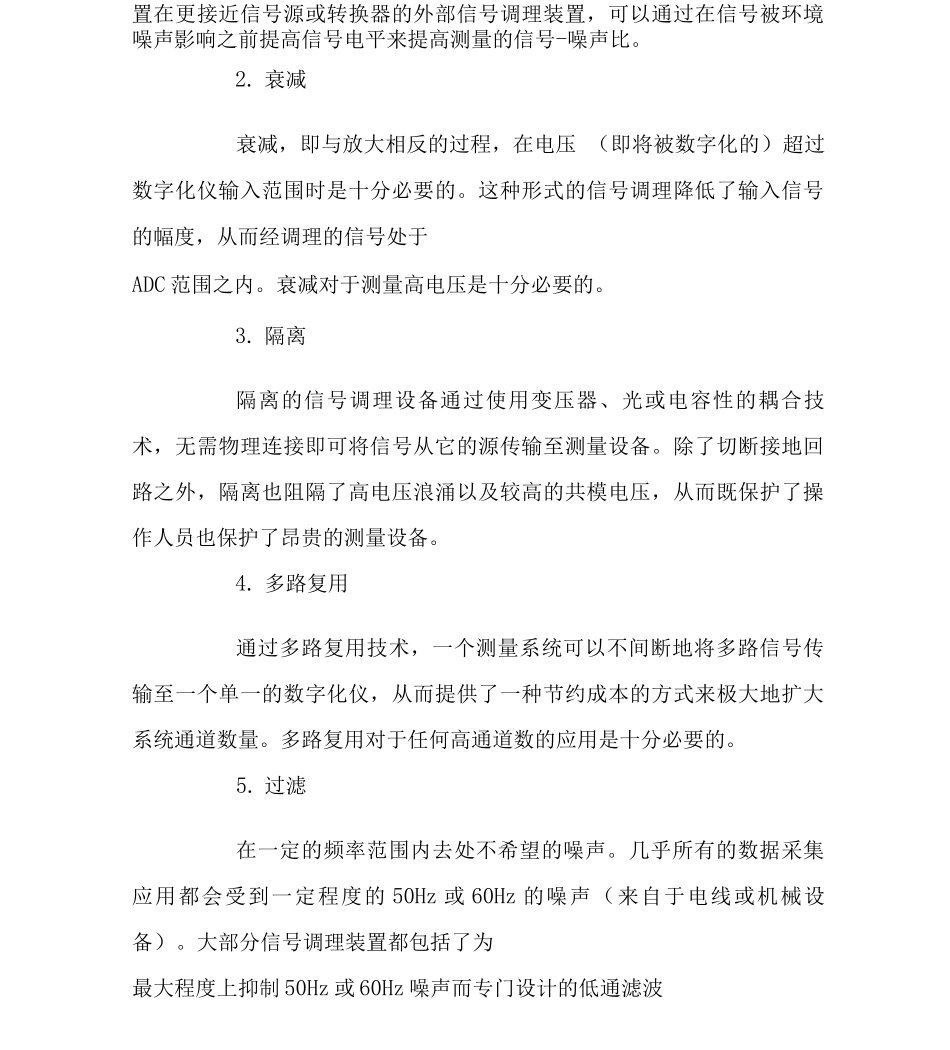

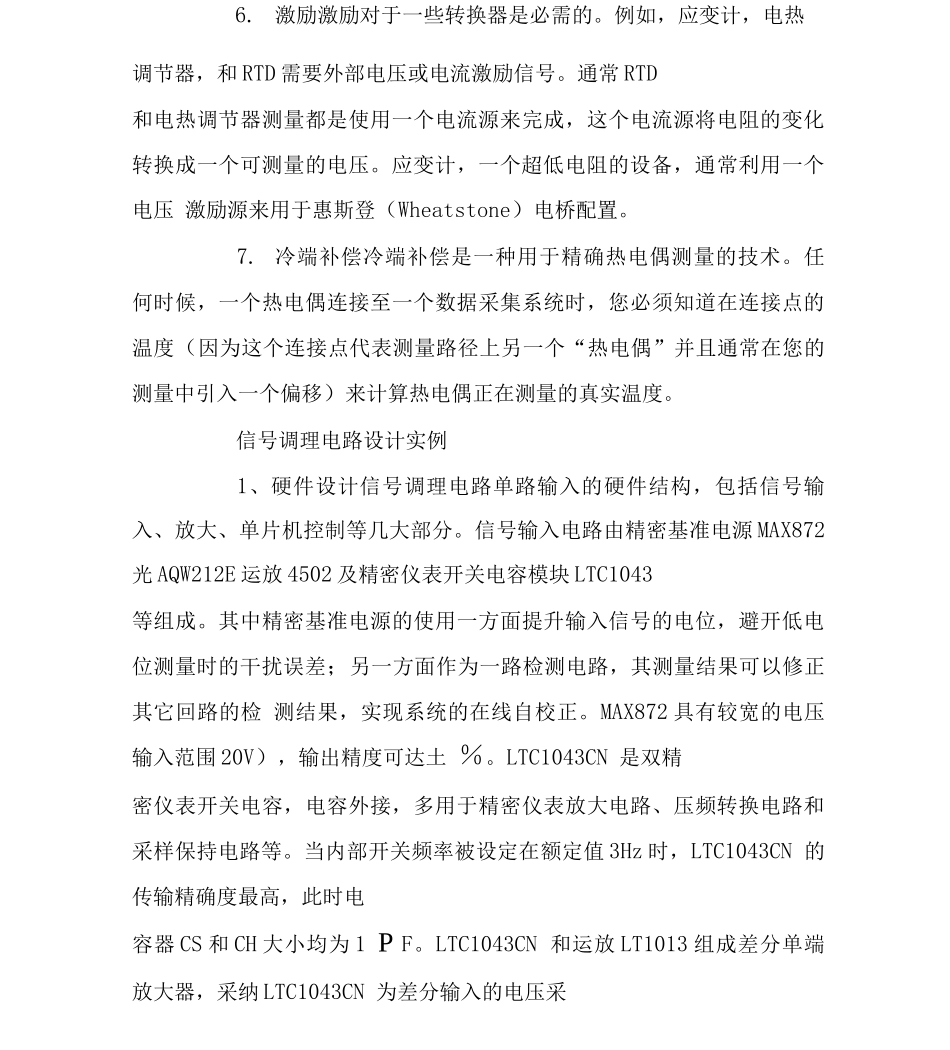

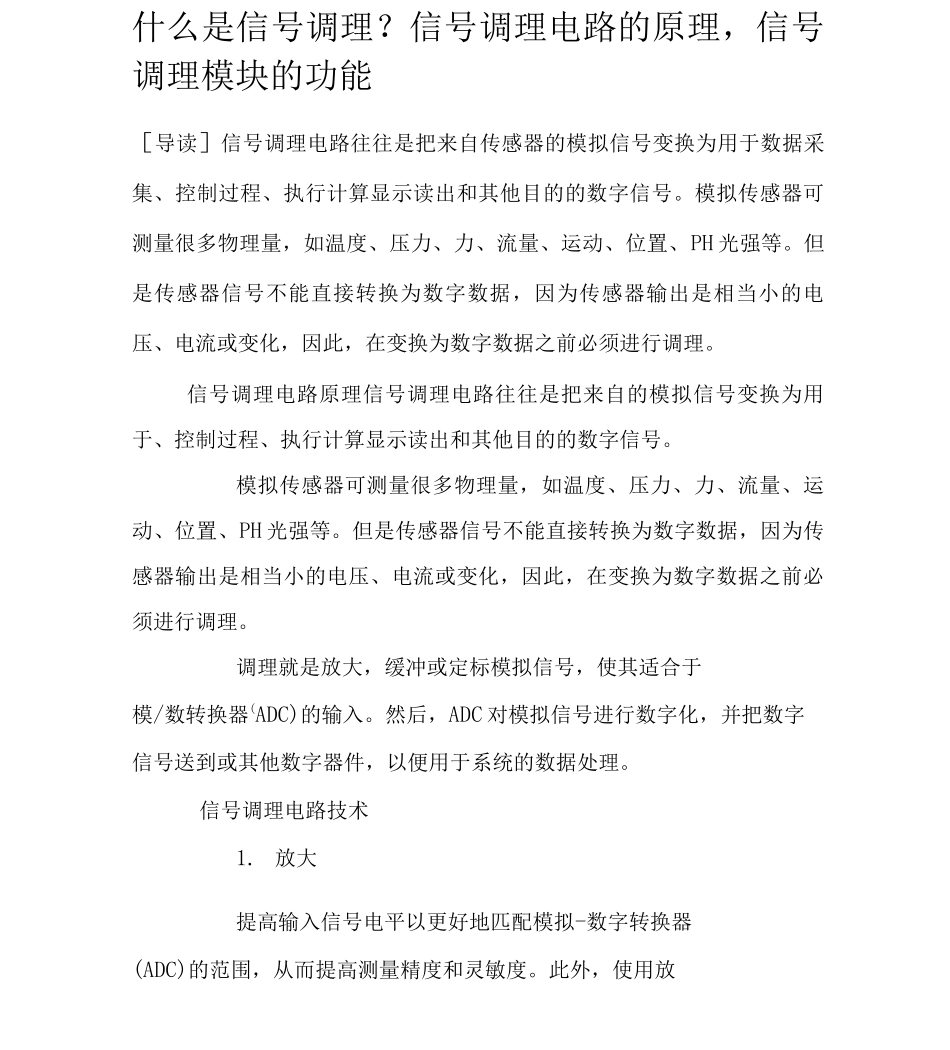

什么是信号调理？信号调理电路的原理，信号调理模块的功能［导读］信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH 光强等。但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。信号调理电路原理信号调理电路往往是把来自的模拟信号变换为用于、控制过程、执行计算显示读出和其他目的的数字信号。模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH 光强等。但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器(ADC)的输入。然后，ADC 对模拟信号进行数字化，并把数字信号送到或其他数字器件，以便用于系统的数据处理。信号调理电路技术1. 放大提高输入信号电平以更好地匹配模拟-数字转换器(ADC)的范围，从而提高测量精度和灵敏度。此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号-噪声比。2. 衰减衰减，即与放大相反的过程，在电压 （即将被数字化的）超过数字化仪输入范围时是十分必要的。这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC 范围之内。衰减对于测量高电压是十分必要的。3. 隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。4. 多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节约成本的方式来极大地扩大系统通道数量。多路复用对于任何高通道数的应用是十分必要的。5. 过滤在一定的频率范围内去处不希望的噪声。几乎所有的数据采集应用都会受到一定程度的 50Hz 或 60Hz 的噪声（来自于电线或机械设备）。大部分信号调理装置都包括了为最大程度上抑制 50Hz 或 60Hz 噪声而专门设计的低通滤波6.激励激励对于一些转换器是必需的。例如，应变计，电热调节器，和 RTD 需要外部电压或电流激励信号。通常 RTD和电...
