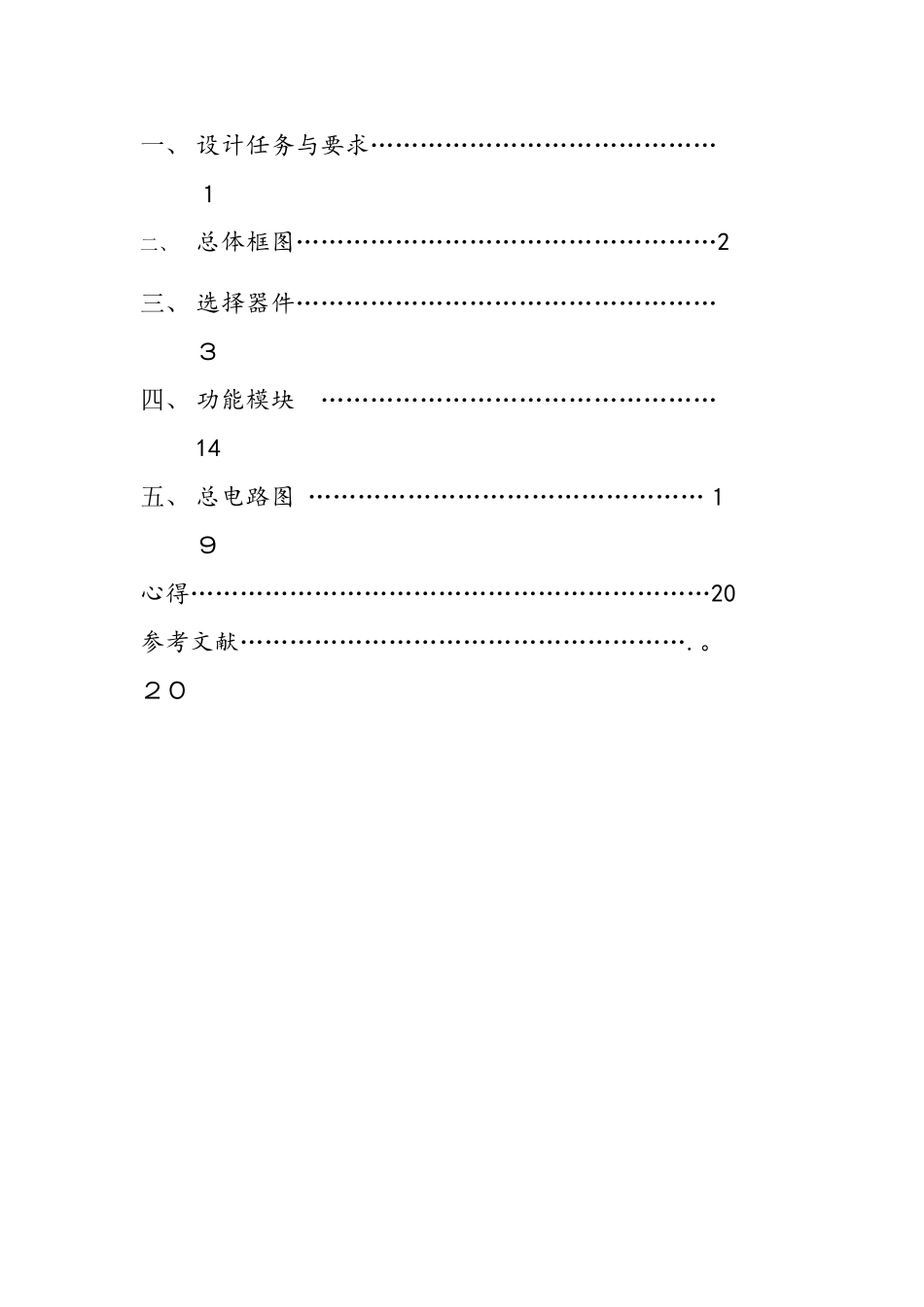

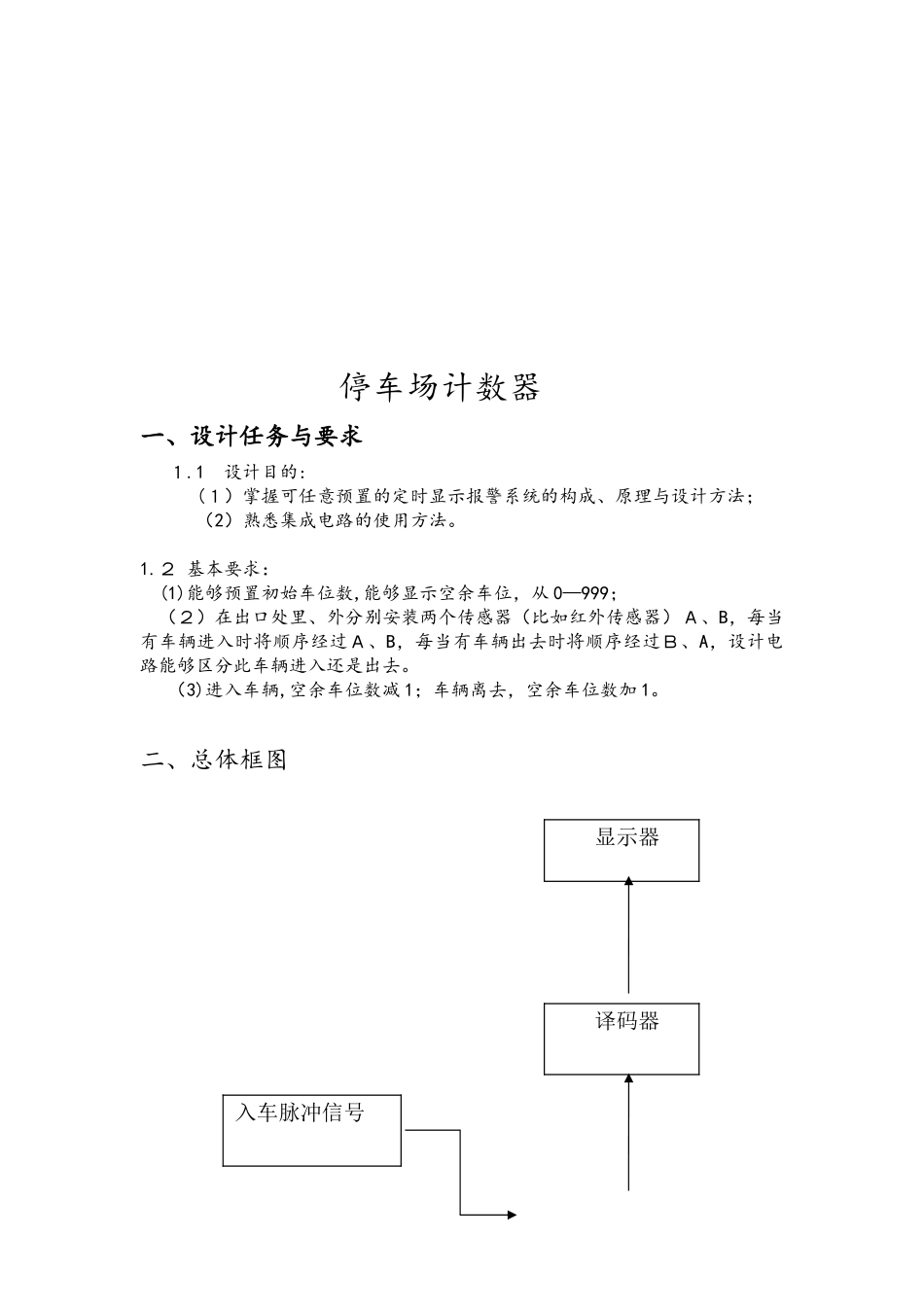

电子课程设计 ——停车场计数器 学院：太原科技大学华科学院 专业：电气工程及其自动化班级：电气 122202H 班姓名：白健学号：2指导老师:黄庆彩2025 年 12 月目录一、 设计任务与要求……………………………………１二、 总体框图……………………………………………2三、 选择器件……………………………………………３四、 功能模块 …………………………………………14五、 总电路图 …………………………………………１９心得………………………………………………………20参考文献……………………………………………….。２０ 停车场计数器一、设计任务与要求 １.1 设计目的:(１）掌握可任意预置的定时显示报警系统的构成、原理与设计方法；（2）熟悉集成电路的使用方法。 1.２ 基本要求： (1)能够预置初始车位数,能够显示空余车位，从 0—999； （２）在出口处里、外分别安装两个传感器（比如红外传感器）Ａ、B，每当有车辆进入时将顺序经过Ａ、B，每当有车辆出去时将顺序经过Ｂ、A，设计电路能够区分此车辆进入还是出去。 （3)进入车辆,空余车位数减 1；车辆离去，空余车位数加 1。二、总体框图显示器译码器入车脉冲信号设计思路我设计的停车场电子车位计数器电路主要有四大部分,即车位空位数计数部分、译码部分、显示部分和提示灯提示部分。进出的每辆车都会触发门口的红外遥感,给计数器一个脉冲信号,使计数器进行加减计数，由显示部分将所剩余的车位数显示出来,提示灯部分提示是否有空余的车位。(一）计数部分：用三个可逆计数器 74LS １ 92 联级组成 1 ０ 0 进制可逆计数电路,预置最大值９ 99；(二）译码部分：用七段式译码器 74LS48 将 8 ４ 21BCD 码转化为共阴极七段数码管需要的逻辑状态二进制代码；（三）显示部分:采纳共阴极七段式显示器，将二进制码以十进制的形式显示出来；（四） 提示灯部分：由５５ 5 定时器组成的单稳态触发器驱动灯泡发光，提示空车位数为 0。三、选择器件序号元件名称规格及用途数量1定时器LM ５ 5 ５ CN1 片２计数器74LS １ 92N3 片3译码器７ 4LS4 ８3 片4显示器SEVEN－S Ｅ G－COM-Ｋ3 片可逆计数器提示灯出车脉冲信号5三输入或门4075BP1 片6四输入或门40 ７ 2BD3 片7电阻排RPA ＣＫ 7 3０ 0 3 个８电阻1 ｋ1 个９电容1 u Ｆ1 个１０电容0．０ 1 ｕ F1 个11单刀双掷开关SPDT2 个１2灯泡4 Ｖ 5W1 个1３导线若干3．1 ...
