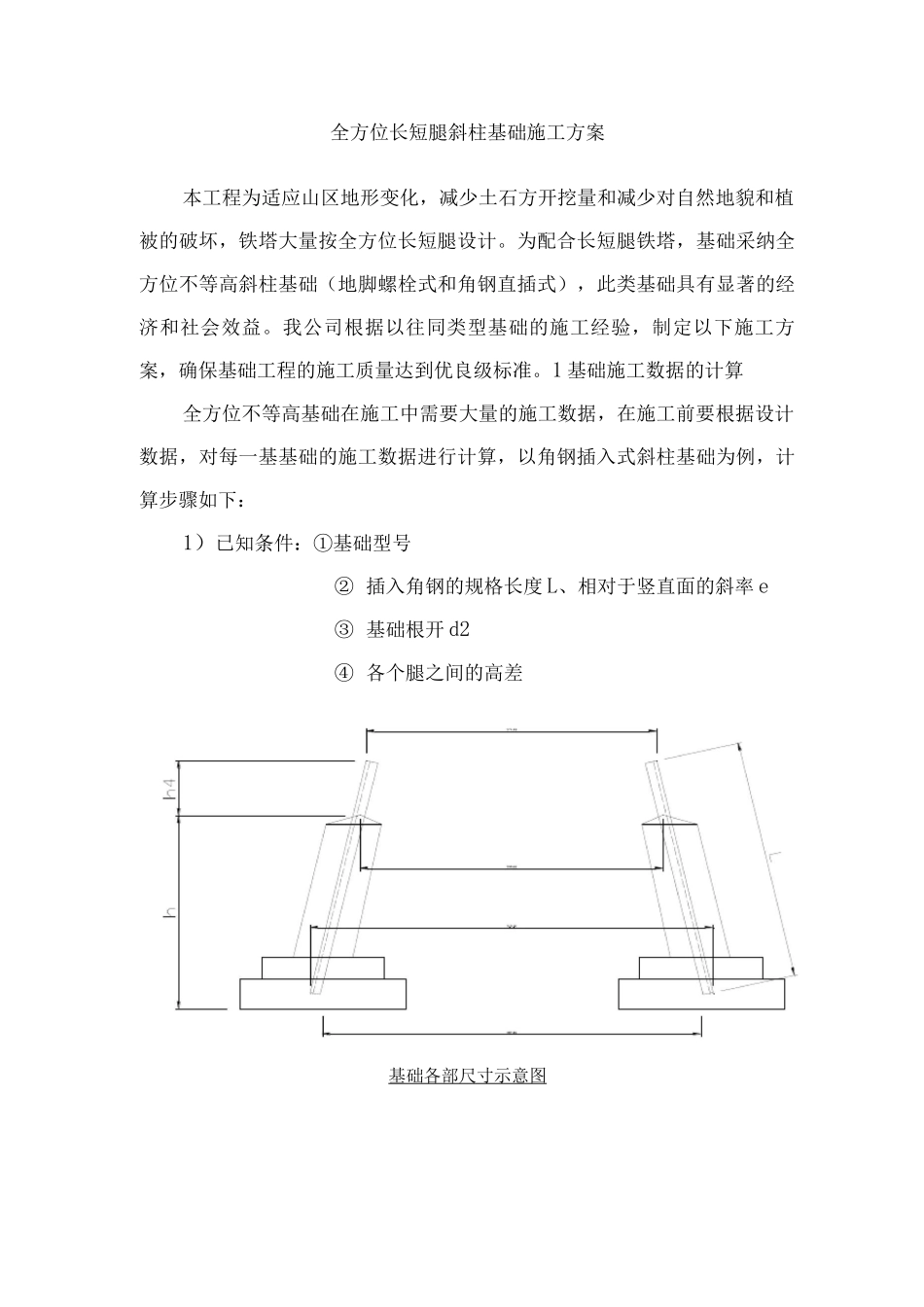

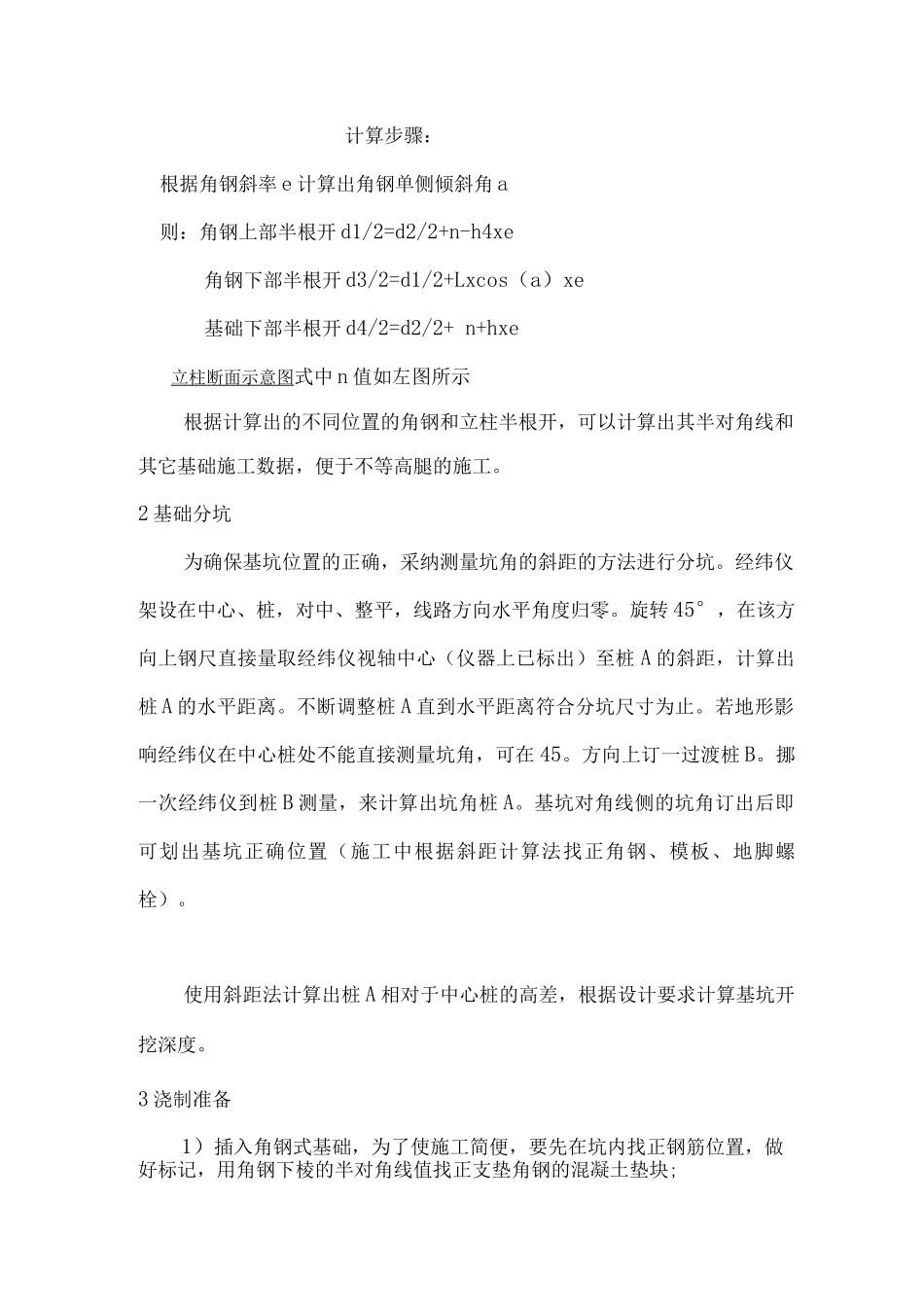

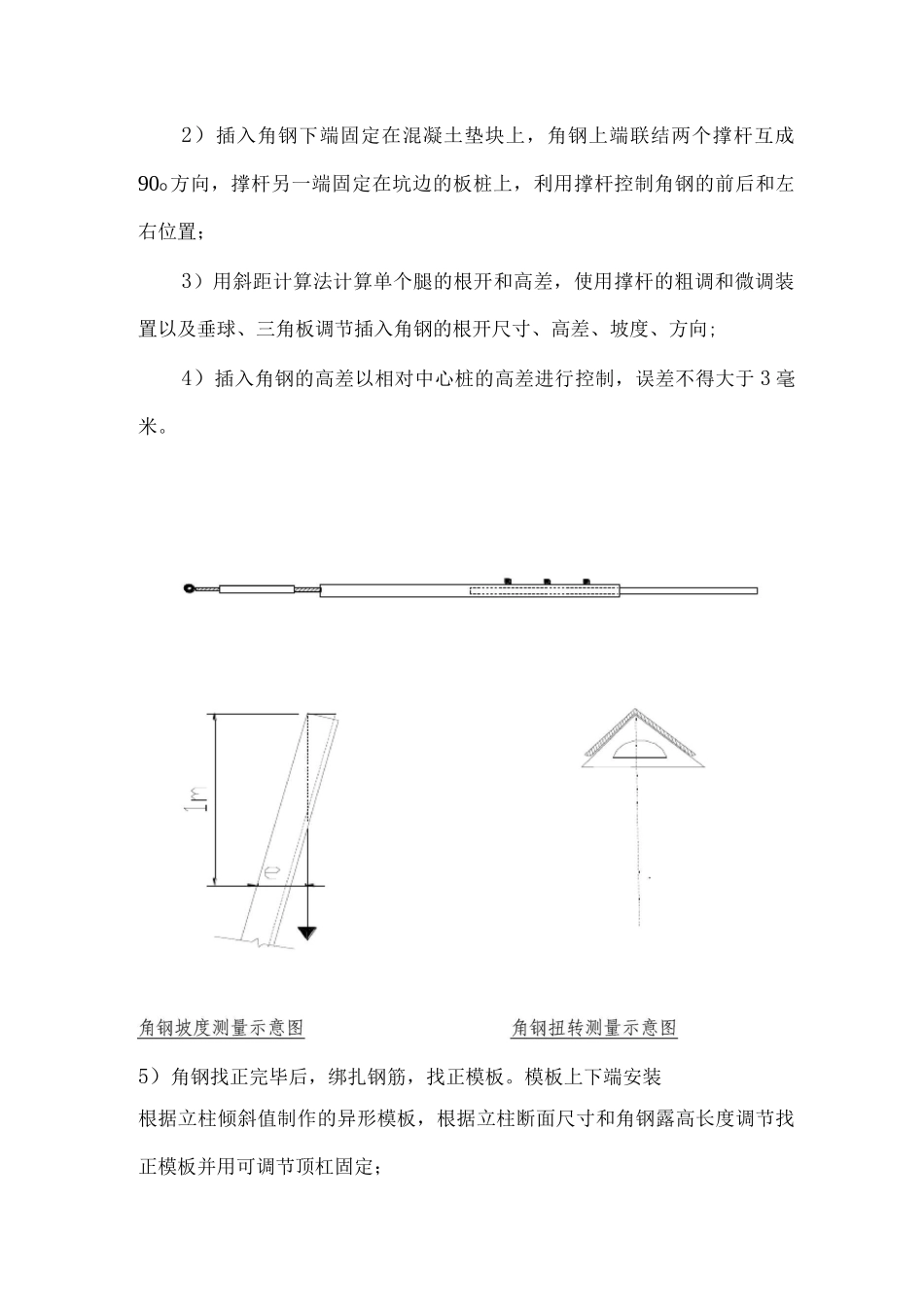

全方位长短腿斜柱基础施工方案本工程为适应山区地形变化，减少土石方开挖量和减少对自然地貌和植被的破坏，铁塔大量按全方位长短腿设计。为配合长短腿铁塔，基础采纳全方位不等高斜柱基础（地脚螺栓式和角钢直插式），此类基础具有显著的经济和社会效益。我公司根据以往同类型基础的施工经验，制定以下施工方案，确保基础工程的施工质量达到优良级标准。1 基础施工数据的计算全方位不等高基础在施工中需要大量的施工数据，在施工前要根据设计数据，对每一基基础的施工数据进行计算，以角钢插入式斜柱基础为例，计算步骤如下：1）已知条件：①基础型号② 插入角钢的规格长度 L、相对于竖直面的斜率 e③ 基础根开 d2④ 各个腿之间的高差基础各部尺寸示意图计算步骤：根据角钢斜率 e 计算出角钢单侧倾斜角 a则：角钢上部半根开 d1/2=d2/2+n-h4xe角钢下部半根开 d3/2=d1/2+Lxcos（a）xe基础下部半根开 d4/2=d2/2+ n+hxe立柱断面示意图式中 n 值如左图所示根据计算出的不同位置的角钢和立柱半根开，可以计算出其半对角线和其它基础施工数据，便于不等高腿的施工。2 基础分坑为确保基坑位置的正确，采纳测量坑角的斜距的方法进行分坑。经纬仪架设在中心、桩，对中、整平，线路方向水平角度归零。旋转 45°，在该方向上钢尺直接量取经纬仪视轴中心（仪器上已标出）至桩 A 的斜距，计算出桩 A 的水平距离。不断调整桩 A 直到水平距离符合分坑尺寸为止。若地形影响经纬仪在中心桩处不能直接测量坑角，可在 45。方向上订一过渡桩 B。挪一次经纬仪到桩 B 测量，来计算出坑角桩 A。基坑对角线侧的坑角订出后即可划出基坑正确位置（施工中根据斜距计算法找正角钢、模板、地脚螺栓）。使用斜距法计算出桩 A 相对于中心桩的高差，根据设计要求计算基坑开挖深度。3 浇制准备1）插入角钢式基础，为了使施工简便，要先在坑内找正钢筋位置，做好标记，用角钢下棱的半对角线值找正支垫角钢的混凝土垫块;2）插入角钢下端固定在混凝土垫块上，角钢上端联结两个撑杆互成90O 方向，撑杆另一端固定在坑边的板桩上，利用撑杆控制角钢的前后和左右位置；3）用斜距计算法计算单个腿的根开和高差，使用撑杆的粗调和微调装置以及垂球、三角板调节插入角钢的根开尺寸、高差、坡度、方向;4）插入角钢的高差以相对中心桩的高差进行控制，误差不得大于 3 毫米。5）角钢找正完毕后，绑扎钢筋，找正模板。模板上下端安装根据立柱倾斜值制作的异形模...
