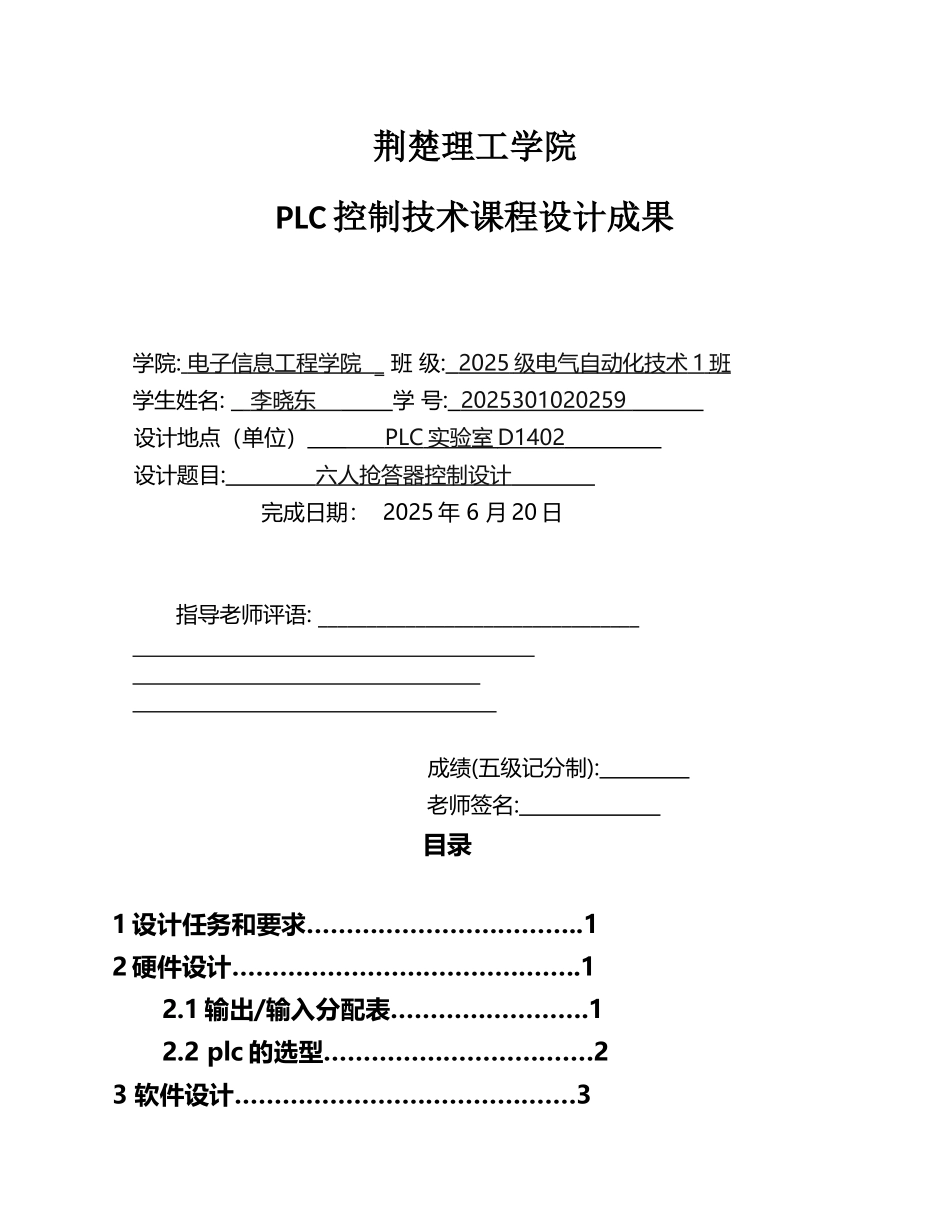

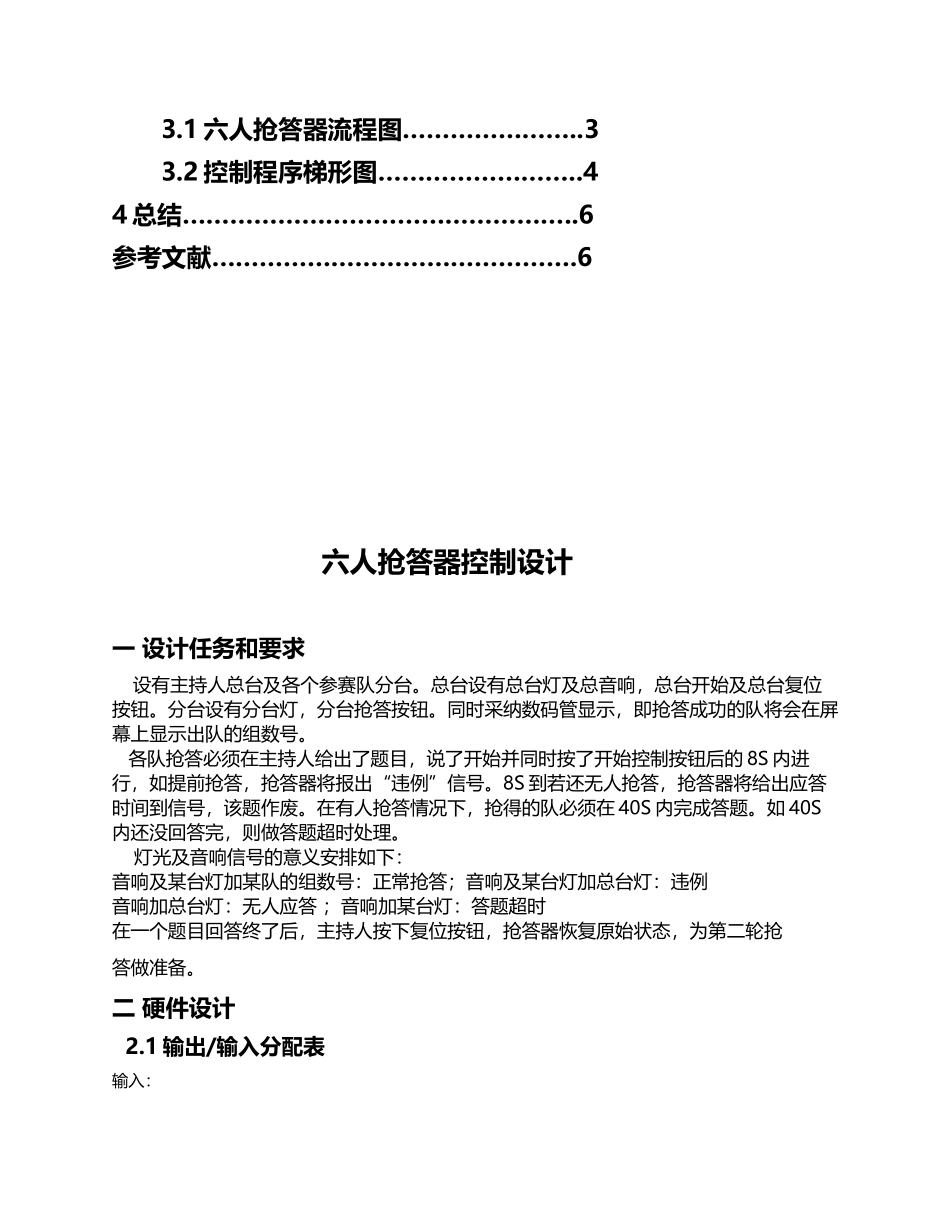

六人抢答器控制设计(8 页)Good is good, but better carries it.精益求精，善益求善。荆楚理工学院PLC 控制技术课程设计成果学院: 电子信息工程学院 _ 班 级: 2025 级电气自动化技术 1 班 学生姓名: 李晓东 学 号: 2025301020259 设计地点（单位） PLC 实验室 D1402 设计题目: 六人抢答器控制设计 完成日期： 2025 年 6 月 20 日 指导老师评语: _________________________________ 成绩(五级记分制): 老师签名: 目录1 设计任务和要求……………………………..12 硬件设计……………………………………..12.1 输出/输入分配表…………………….12.2 plc 的选型…………………………….23 软件设计…………………………………….33.1 六人抢答器流程图…………………..33.2 控制程序梯形图……………………..44 总结…………………………………………..6参考文献……………………………………….6六人抢答器控制设计一 设计任务和要求 设有主持人总台及各个参赛队分台。总台设有总台灯及总音响，总台开始及总台复位按钮。分台设有分台灯，分台抢答按钮。同时采纳数码管显示，即抢答成功的队将会在屏幕上显示出队的组数号。 各队抢答必须在主持人给出了题目，说了开始并同时按了开始控制按钮后的 8S 内进行，如提前抢答，抢答器将报出“违例”信号。8S 到若还无人抢答，抢答器将给出应答时间到信号，该题作废。在有人抢答情况下，抢得的队必须在 40S 内完成答题。如 40S内还没回答完，则做答题超时处理。 灯光及音响信号的意义安排如下：音响及某台灯加某队的组数号：正常抢答；音响及某台灯加总台灯：违例音响加总台灯：无人应答 ；音响加某台灯：答题超时在一个题目回答终了后，主持人按下复位按钮，抢答器恢复原始状态，为第二轮抢答做准备。二 硬件设计 2.1 输出/输入分配表输入：Xo第一队X1第二队X2第三队X3第四队X4第五队X5第六队X6开始按钮X7复位按钮x13正常抢答按钮输出：y1,y2第一队抢答y0，y1，y3，y4第二队抢答y0,y1,y2,y3,y6第三队抢答y1，y2，y5，y6第四队抢答y0，y5，y6，y2，y3第五队抢答y0，y5，y6，y2，y3，y4第六队抢答y11违例信号y1210s 没人抢答，题目作废信号y1030s 内没完成答题信号y13正常抢答信号2.2 plc 选型本课程设计采纳三菱 FX1N型 PLC.三 软件设计3.1 六人抢答器流程流程图3.2 控制程序梯形图 (T1 K80) (T1 K400) 四 总结 通过本次设计...
