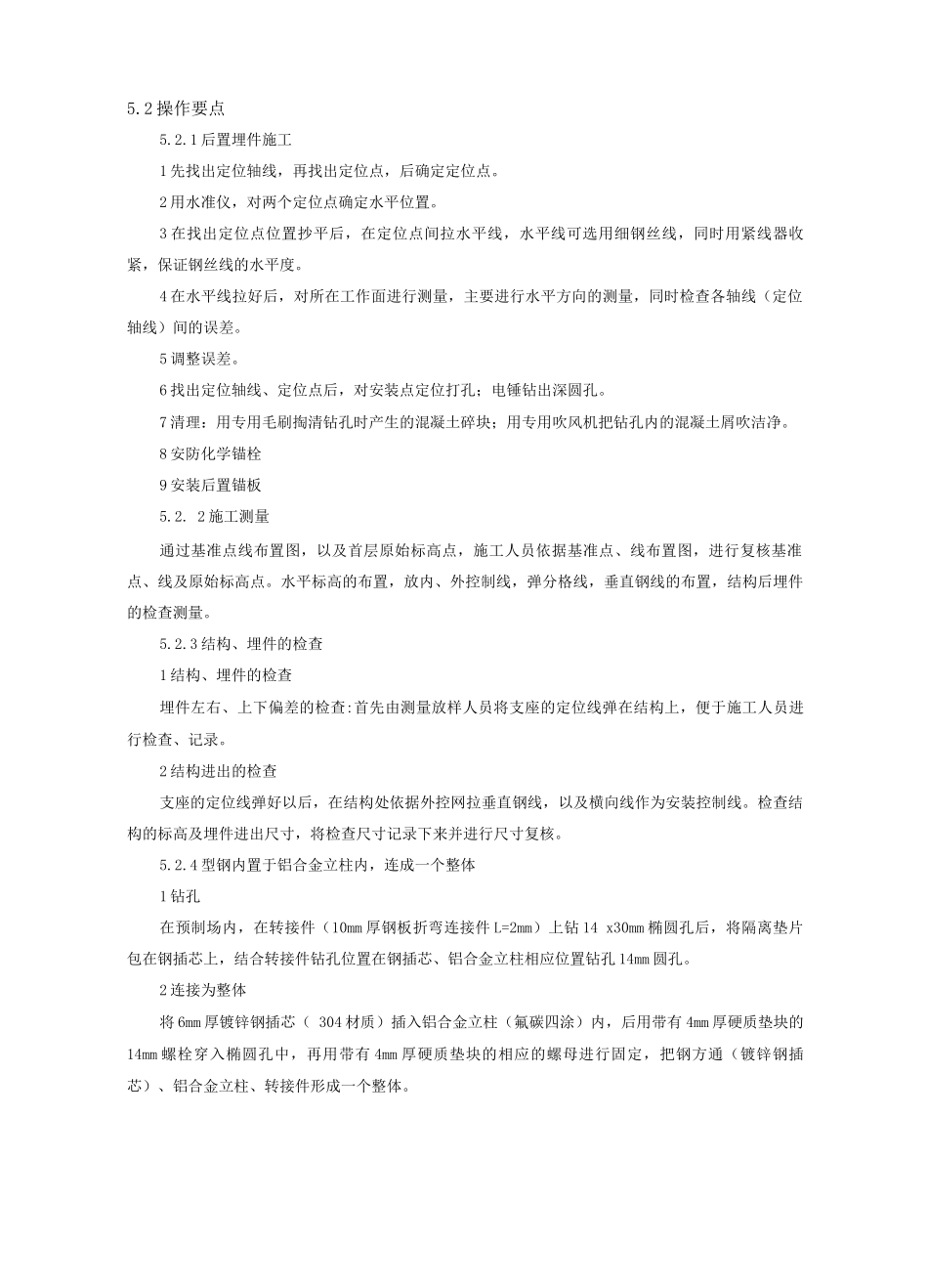

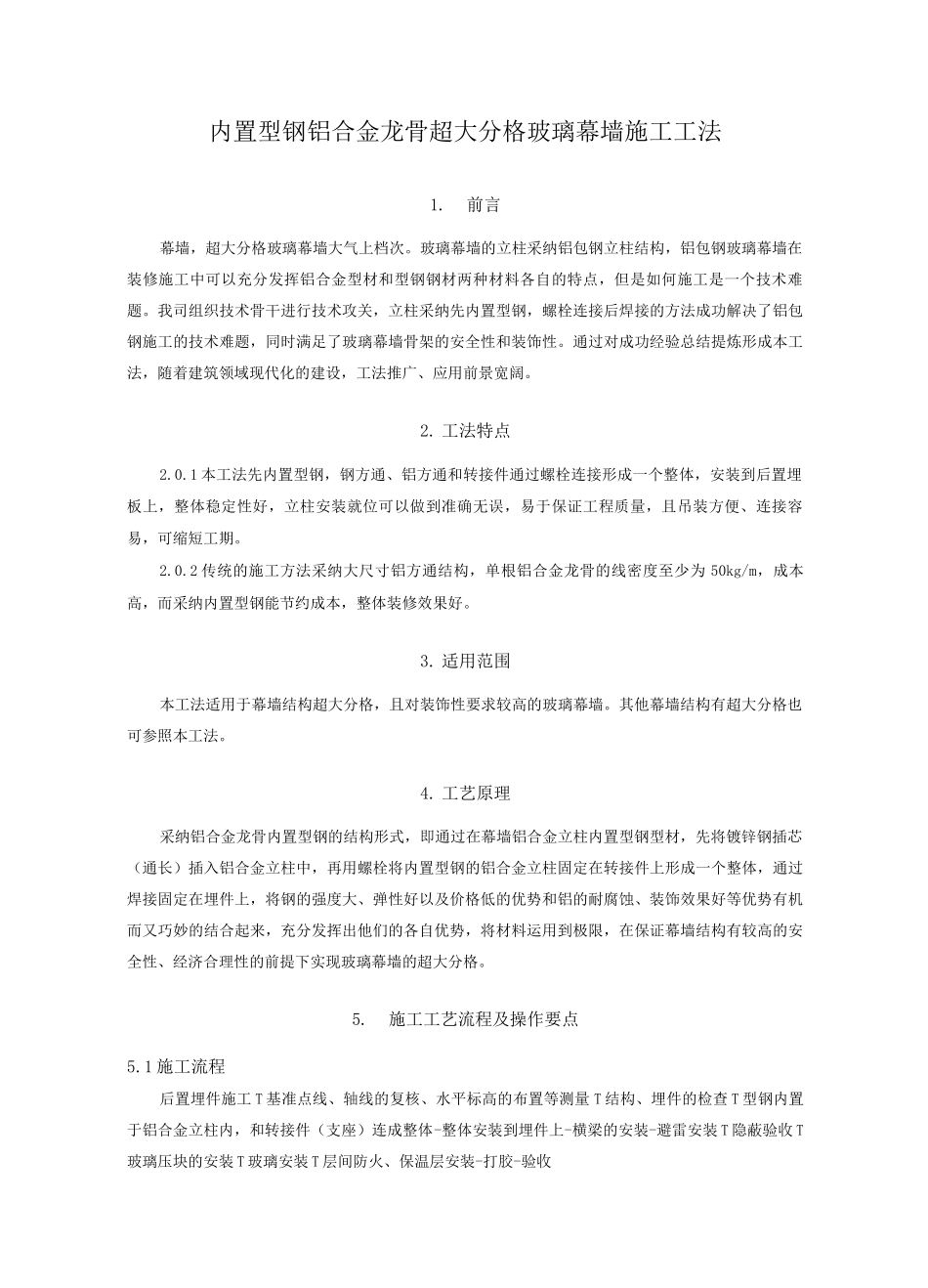

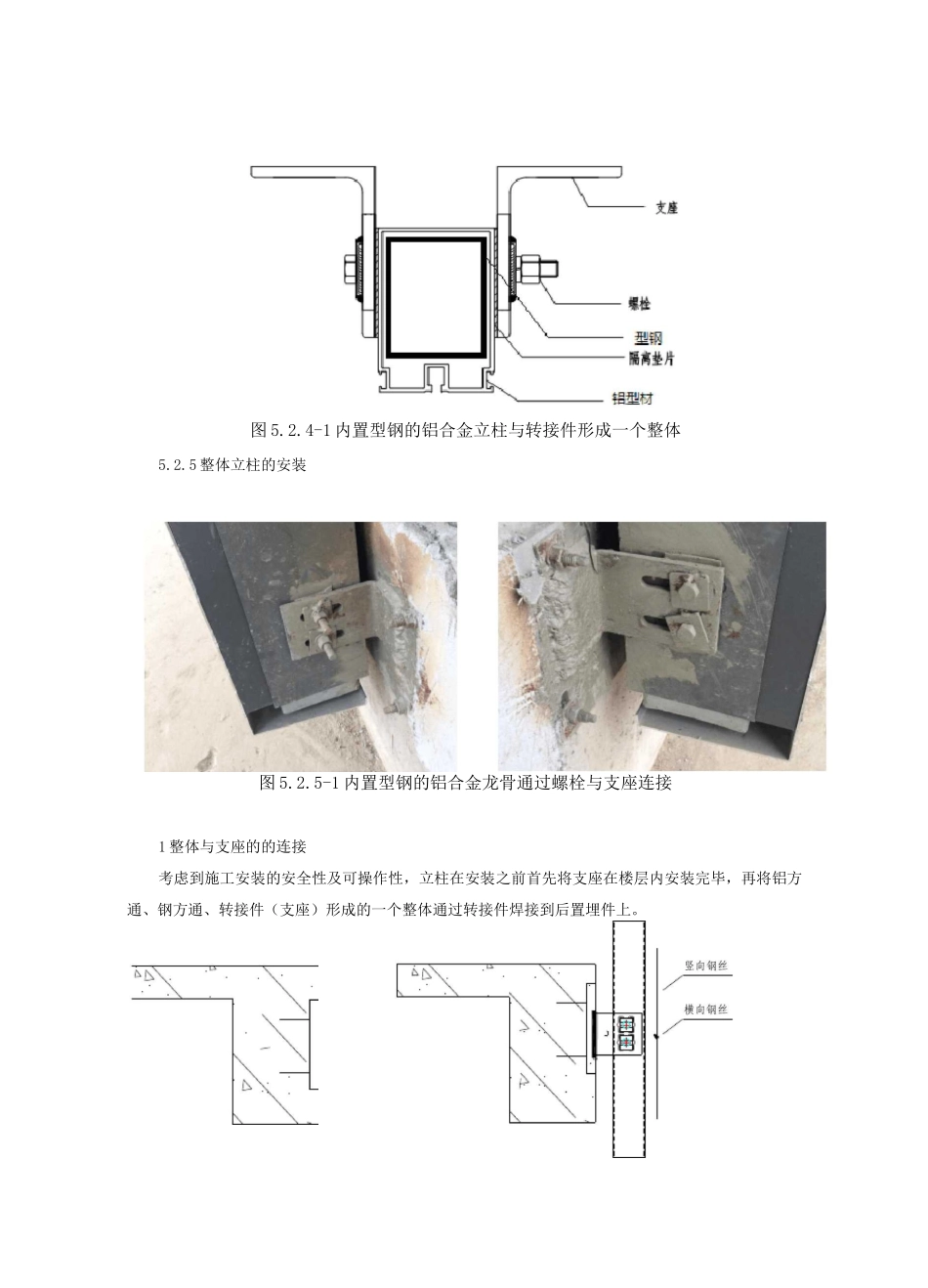

内置型钢铝合金龙骨超大分格玻璃幕墙施工工法1.前言幕墙，超大分格玻璃幕墙大气上档次。玻璃幕墙的立柱采纳铝包钢立柱结构，铝包钢玻璃幕墙在装修施工中可以充分发挥铝合金型材和型钢钢材两种材料各自的特点，但是如何施工是一个技术难题。我司组织技术骨干进行技术攻关，立柱采纳先内置型钢，螺栓连接后焊接的方法成功解决了铝包钢施工的技术难题，同时满足了玻璃幕墙骨架的安全性和装饰性。通过对成功经验总结提炼形成本工法，随着建筑领域现代化的建设，工法推广、应用前景宽阔。2. 工法特点2.0.1 本工法先内置型钢，钢方通、铝方通和转接件通过螺栓连接形成一个整体，安装到后置埋板上，整体稳定性好，立柱安装就位可以做到准确无误，易于保证工程质量，且吊装方便、连接容易，可缩短工期。2.0.2 传统的施工方法采纳大尺寸铝方通结构，单根铝合金龙骨的线密度至少为 50kg/m，成本高，而采纳内置型钢能节约成本，整体装修效果好。3. 适用范围本工法适用于幕墙结构超大分格，且对装饰性要求较高的玻璃幕墙。其他幕墙结构有超大分格也可参照本工法。4. 工艺原理采纳铝合金龙骨内置型钢的结构形式，即通过在幕墙铝合金立柱内置型钢型材，先将镀锌钢插芯（通长）插入铝合金立柱中，再用螺栓将内置型钢的铝合金立柱固定在转接件上形成一个整体，通过焊接固定在埋件上，将钢的强度大、弹性好以及价格低的优势和铝的耐腐蚀、装饰效果好等优势有机而又巧妙的结合起来，充分发挥出他们的各自优势，将材料运用到极限，在保证幕墙结构有较高的安全性、经济合理性的前提下实现玻璃幕墙的超大分格。5.施工工艺流程及操作要点5.1 施工流程后置埋件施工 T 基准点线、轴线的复核、水平标高的布置等测量 T 结构、埋件的检查 T 型钢内置于铝合金立柱内，和转接件（支座）连成整体-整体安装到埋件上-横梁的安装-避雷安装 T 隐蔽验收 T玻璃压块的安装 T 玻璃安装 T 层间防火、保温层安装-打胶-验收5.2 操作要点5.2.1 后置埋件施工1 先找出定位轴线，再找出定位点，后确定定位点。2 用水准仪，对两个定位点确定水平位置。3 在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。4 在水平线拉好后，对所在工作面进行测量，主要进行水平方向的测量，同时检查各轴线（定位轴线）间的误差。5 调整误差。6 找出定位轴线、定位点后，对安装点定位打孔；电锤钻出深圆孔。7 清理：用专用...
