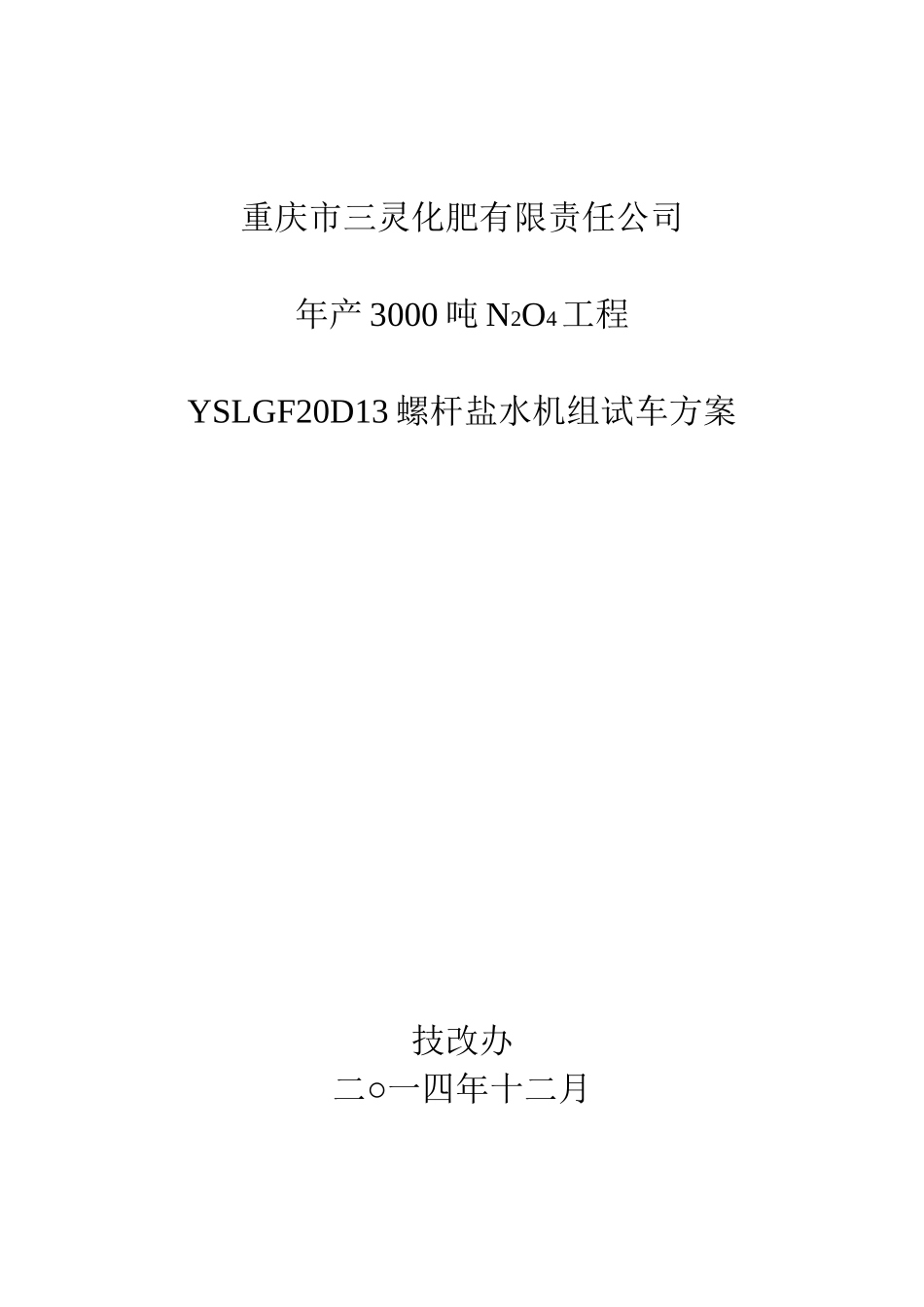

冷冻机试车方案(8 页)Good is good, but better carries it.精益求精,善益求善。重庆市三灵化肥有限责任公司年产 3000 吨 N2O4工程YSLGF20D13 螺杆盐水机组试车方案技改办○二 一四年十二月一、机组特点及用途本公司 N2O4项目采纳的螺杆式冷冻机组具有体积小、重量轻、制冷剂充灌少等优点。制冷机组设有能量调节装置及安全保护装置,操作简便,运行安全可靠。制冷机组在本公司中用于 N2O4系统冷量的供给。二、机组组成及工作原理本冷冻机组主要由制冷剂循环系统、冷冻机油循环系统及控制系统组成,制冷剂循环系统主要由螺杆制冷压缩机、油分离器、卧式冷凝器、干燥过滤器、电磁阀、热力膨胀阀、干式蒸发器、吸气过滤器及其他附件构成;冷冻机油循环系统主要由螺杆制冷压缩机、油分离器、油冷却器、油粗过滤器、油泵、油压调节阀、油精过滤器、油分配器及其他附件构成;控制系统主要由控制台、电控柜及各种元件组成。三、开机前的准备工作 1、系统试漏试压制冷设备在出厂前均做过气(水)压、气密试验,设备达到了强度和气密性的要求,在安装完毕后,主要针对各设备的连接部分,如阀门、接头、接管等。 试漏的试验压力如下:高压系统试验压力:气压:1.8Mpa;低压系统试验压力:1.2 Mpa。试漏试压操作:(1)关闭安全阀前的截止阀(注意:试压完毕后必须重新打开安全阀前的截止阀);(2)除通向大气的阀门外,打开机组上所有其余的阀门;(3)用氮气进行气密性试验,充入氮气后,压力达到 1.2 Mpa 后,停止充入氮气。关闭机组的吸气截止阀和节流阀组,防止高压系统的气体渗入低压系统。(4)在试验压力下,保持 24 小时,当外界气温没有大的变化时,试验压力在开始 6 小时允许下降 0.03 Mpa,在以后的 18 小时应保持压力不变。(5)在保压过程中,用肥皂水涂抹各焊缝及连接部位,检查是否有渗漏现象。如有泄漏,应放掉压力后进行讨论修补,修补完后充入压力再进行检漏,直至不漏为止。2、系统真空试验系统真空试验的目的是检查系统在真空下的密封性以及为充入制冷剂、润滑油作准备。系统真空试验采纳真空泵抽真空,当系统被抽到绝对压力小于5.3Kpa 时,保持 24 小时压力回升不超过 0.67Kpa 为合格。3、加油首次加油,可以在系统形成真空的情况下,利用机组加油阀(油过滤器和吸气阀之间的放空阀接头)加油:关闭机组中吸排气截止阀和油过滤器上的放气阀与加油管相连。机组的加油量,应保证油冷却器充满后,油分...
