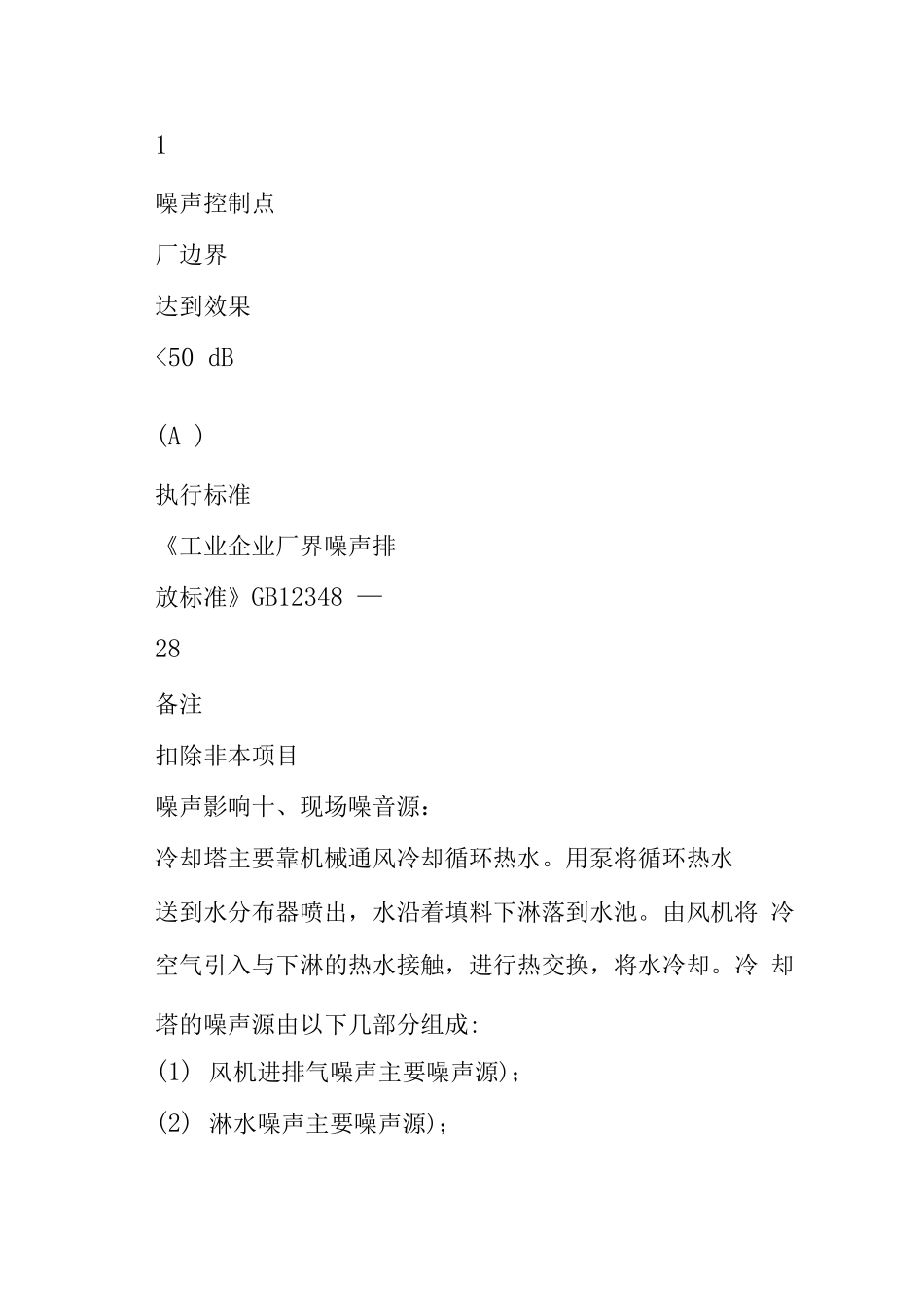

冷却塔噪声治理方案及实例Document number 【AA80KGB-AA98YT-AAT8CB- 2A6UT-A18GG 】南昌佳绿环保噪声治理工程项目泰豪集团冷却塔噪声 治理工程介绍一、项目名称：泰豪集团冷却塔噪声治理工程二、项目编号：NCJL1522三、项目地址：泰豪集团四、项目规模：冷却塔噪声治理五、工程工期：30 天六、竣工时间：2025 年 2 月 28 日七、项目类别：冷却塔噪声治理工程八、案例简介：泰豪集团在其厂房北侧安装有两台冷却塔 机组，南侧安装一台小型冷却塔机组。当冷却塔开启时测得南 侧厂界噪声 60dB（A），北侧厂界噪声 70dB（A）,）均超出 了国家规定 2 类区夜间噪声排放标准。为有效控制冷却塔噪声, 泰豪集团特邀我司对该冷却塔噪声提供合理的解决措施。九、 降噪目标：达到国家相关标准序号1噪声控制点厂边界达到效果<50 dB(A )执行标准《工业企业厂界噪声排放标准》GB12348 —28备注扣除非本项目噪声影响十、现场噪音源：冷却塔主要靠机械通风冷却循环热水。用泵将循环热水送到水分布器喷出，水沿着填料下淋落到水池。由风机将 冷空气引入与下淋的热水接触，进行热交换，将水冷却。冷 却塔的噪声源由以下几部分组成:(1) 风机进排气噪声主要噪声源)；(2) 淋水噪声主要噪声源)；(3) 风机减速器和电动机噪声；(4) 冷却塔水泵、配管和阀门噪声；其中，主要是风机运行进排气噪声和淋水噪声，风机通过进排气和塔体向外辐射噪声。排气噪声比进气噪 声高约 5〜10dB(A),其频谱特性是以低频为主的连续谱， 属低频噪声。循环热水从淋水装置下落时，与塔底接水盘中的 积水撞击产生的淋水属高频噪声，淋水声的大小与淋水高度 和单位时间的水流量有关。十一、我们设计的方案：针对泰豪集团这样的冷却塔低频噪声，我公司根据我们以 往治理类似项目的经验，结合现场实际情况制定如下治理措施:1. 在冷却塔与厂界之间及冷却塔两侧面采纳隔声板密封，北侧呈现“U 型屏障，屏障整体尺寸为(7+10+7) *8m；南侧现“U 型屏障，屏障整体尺寸为（4+4+4） *6m;隔音屏障选用彩钢夹芯岩棉板。隔音屏障2.北侧因超标达 20dB（A）故在冷却塔排风安装排风消 声器，冷却塔与厂方之间空隙设置为进风消声器。（详细见 附图）冷却塔排风消声器一、避开降噪设施对设备运行环境影响的细节处理1.散热影响：南侧吸隔声屏障两侧底部各留有 10mm 的 进风通道，冷却塔北侧进风，以满足冷却塔的正常进风需要。2. 为避开热风的回流，整个隔声屏体分为上...
