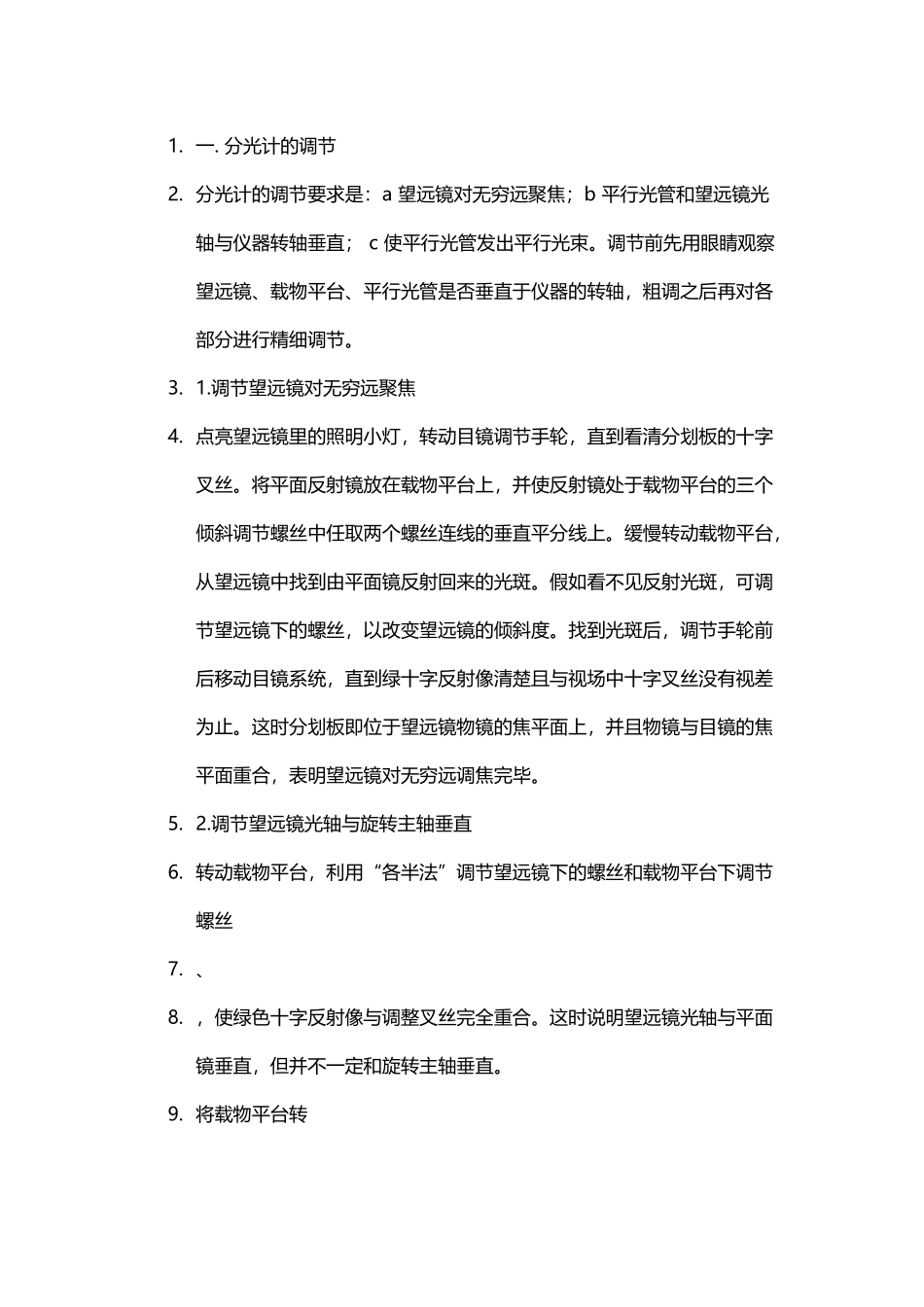

分光计的调节(10 页)Good is good, but better carries it.精益求精，善益求善。1. 一. 分光计的调节2. 分光计的调节要求是：a 望远镜对无穷远聚焦；b 平行光管和望远镜光轴与仪器转轴垂直； c 使平行光管发出平行光束。调节前先用眼睛观察望远镜、载物平台、平行光管是否垂直于仪器的转轴，粗调之后再对各部分进行精细调节。3. 1.调节望远镜对无穷远聚焦4. 点亮望远镜里的照明小灯，转动目镜调节手轮，直到看清分划板的十字叉丝。将平面反射镜放在载物平台上，并使反射镜处于载物平台的三个倾斜调节螺丝中任取两个螺丝连线的垂直平分线上。缓慢转动载物平台，从望远镜中找到由平面镜反射回来的光斑。假如看不见反射光斑，可调节望远镜下的螺丝，以改变望远镜的倾斜度。找到光斑后，调节手轮前后移动目镜系统，直到绿十字反射像清楚且与视场中十字叉丝没有视差为止。这时分划板即位于望远镜物镜的焦平面上，并且物镜与目镜的焦平面重合，表明望远镜对无穷远调焦完毕。5. 2.调节望远镜光轴与旋转主轴垂直6. 转动载物平台，利用“各半法”调节望远镜下的螺丝和载物平台下调节螺丝7. 、8. ，使绿色十字反射像与调整叉丝完全重合。这时说明望远镜光轴与平面镜垂直，但并不一定和旋转主轴垂直。9. 将载物平台转10.，使平面镜另一面对准望远镜，假如绿十字反射像与调整叉丝不重合，则继续利用“各半法”调节直至两者完全重合。11.再将载物平台旋转12.，这时十字叉丝可能又偏离调整叉丝，则需要利用“各半法”反复进行调节，渐次逼近，直至旋转载物平台时从平面镜两个反射面反射回来的像都与调整叉丝重合。13.3.平行光管的调焦及调节平行光管的光轴与旋转主轴垂直14.取下平面镜，用钠灯照亮平行光管狭缝，将调好的望远镜对准平行光管。15.调节狭缝宽度螺丝，使狭缝出射的光线形成细的亮线；将狭缝转成水平取向，转动手轮前后移动移动狭缝，直到从望远镜中看到清楚的狭缝像。调节平行光管下的螺丝改变平行光管的倾斜度，使狭缝像与水平测量叉丝重合且无视差，这表明平行光管的光轴和旋转主轴已相互垂直。将狭缝转过16.，使狭缝像与测量叉丝竖线重合，这时，狭缝上各点发出的光出射后成为平行光。17.二．测量三棱镜的顶角18.将三棱镜放在载物平台上，并且将棱镜顶角对准平行光管，由平行光管出射的平行光照射在棱镜的两折射面上被分成两部分。转动望远镜观察由棱镜所反射的狭缝像，使之与竖直叉丝重合，记下两边游标 A,B 的读数。记...
