分压电路设计经验

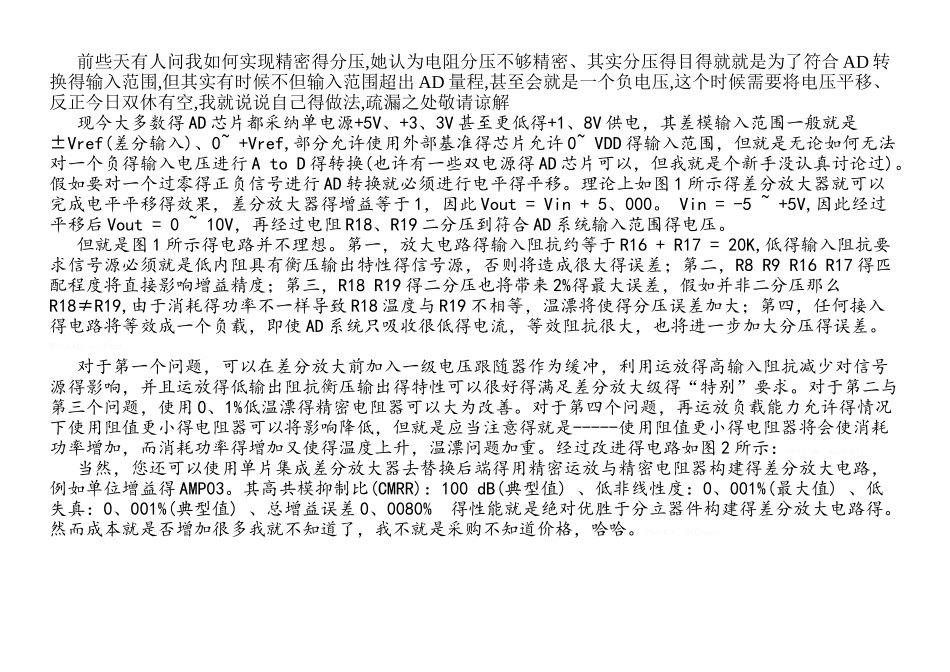

分压电路设计经验_第1页
1/7
分压电路设计经验_第2页
2/7
分压电路设计经验_第3页
3/7
前些天有人问我如何实现精密得分压,她认为电阻分压不够精密、其实分压得目得就就是为了符合 AD 转换得输入范围,但其实有时候不但输入范围超出 AD 量程,甚至会就是一个负电压,这个时候需要将电压平移、反正今日双休有空,我就说说自己得做法,疏漏之处敬请谅解现今大多数得 AD 芯片都采纳单电源+5V、+3、3V 甚至更低得+1、8V 供电,其差模输入范围一般就是±Vref(差分输入)、0~ +Vref,部分允许使用外部基准得芯片允许 0~ VDD 得输入范围,但就是无论如何无法对一个负得输入电压进行 A to D 得转换(也许有一些双电源得 AD 芯片可以,但我就是个新手没认真讨论过)。假如要对一个过零得正负信号进行 AD 转换就必须进行电平得平移。理论上如图 1 所示得差分放大器就可以完成电平平移得效果,差分放大器得增益等于 1,因此 Vout = Vin + 5、000。 Vin = -5 ~ +5V,因此经过平移后 Vout = 0 ~ 10V,再经过电阻 R18、R19 二分压到符合 AD 系统输入范围得电压。但就是图 1 所示得电路并不理想。第一,放大电路得输入阻抗约等于 R16 + R17 = 20K,低得输入阻抗要求信号源必须就是低内阻具有衡压输出特性得信号源,否则将造成很大得误差;第二,R8 R9 R16 R17 得匹配程度将直接影响增益精度;第三,R18 R19 得二分压也将带来 2%得最大误差,假如并非二分压那么R18≠R19,由于消耗得功率不一样导致 R18 温度与 R19 不相等,温漂将使得分压误差加大;第四,任何接入得电路将等效成一个负载,即使 AD 系统只吸收很低得电流,等效阻抗很大,也将进一步加大分压得误差。OOluk46。aosFsuG。对于第一个问题,可以在差分放大前加入一级电压跟随器作为缓冲,利用运放得高输入阻抗减少对信号源得影响,并且运放得低输出阻抗衡压输出得特性可以很好得满足差分放大级得“特别”要求。对于第二与第三个问题,使用 0、1%低温漂得精密电阻器可以大为改善。对于第四个问题,再运放负载能力允许得情况下使用阻值更小得电阻器可以将影响降低,但就是应当注意得就是-----使用阻值更小得电阻器将会使消耗功率增加,而消耗功率得增加又使得温度上升,温漂问题加重。经过改进得电路如图 2 所示:4mY42Qb。su08Gb4。当然,您还可以使用单片集成差分放大器去替换后端得用精密运放与精密电阻器构建得差分放大电路,例如单位增益得 AMP03。其高共模抑制比(CMRR):100 dB(典型值) 、低非线性度:0、001%(最大值) 、低失...
