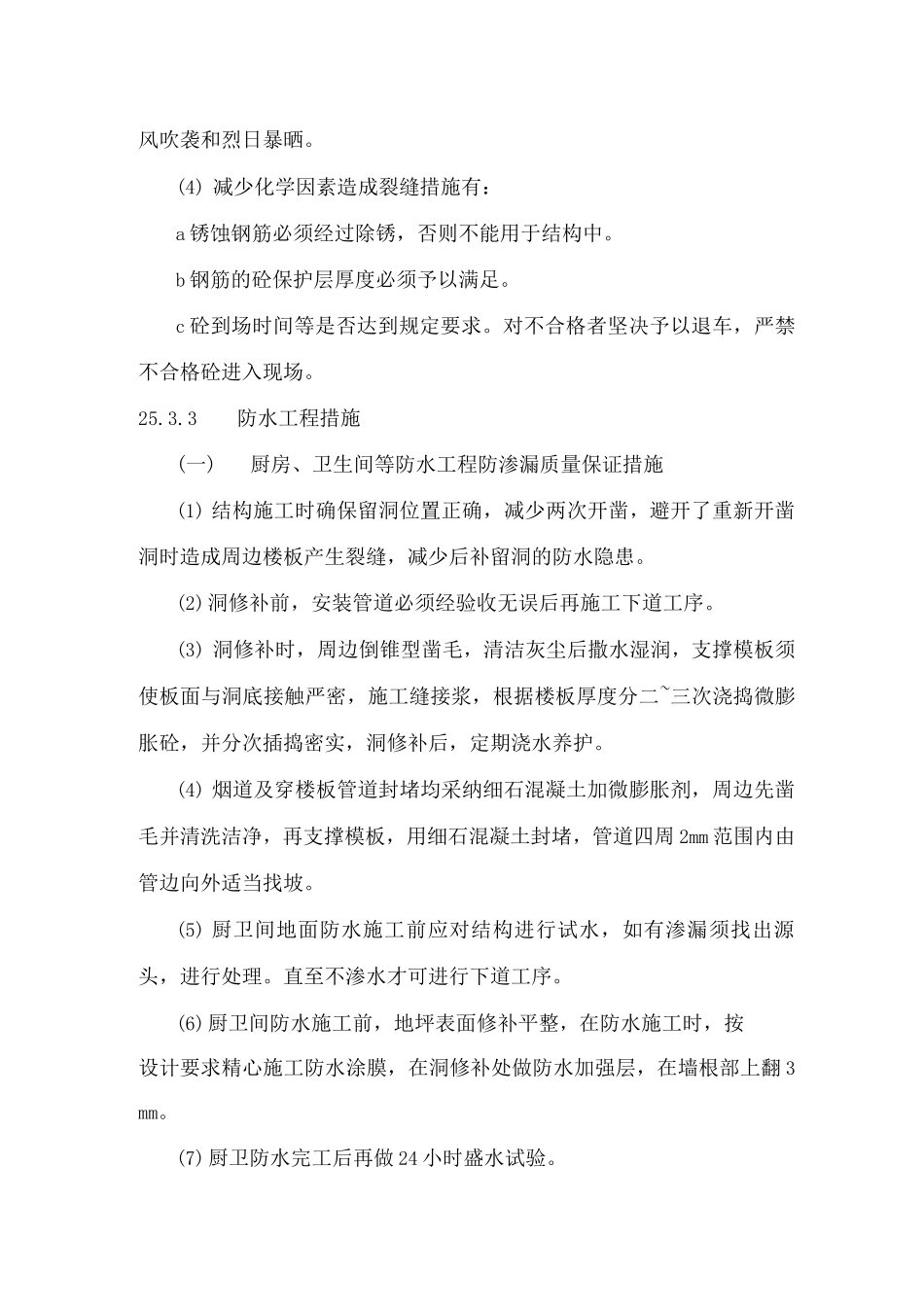

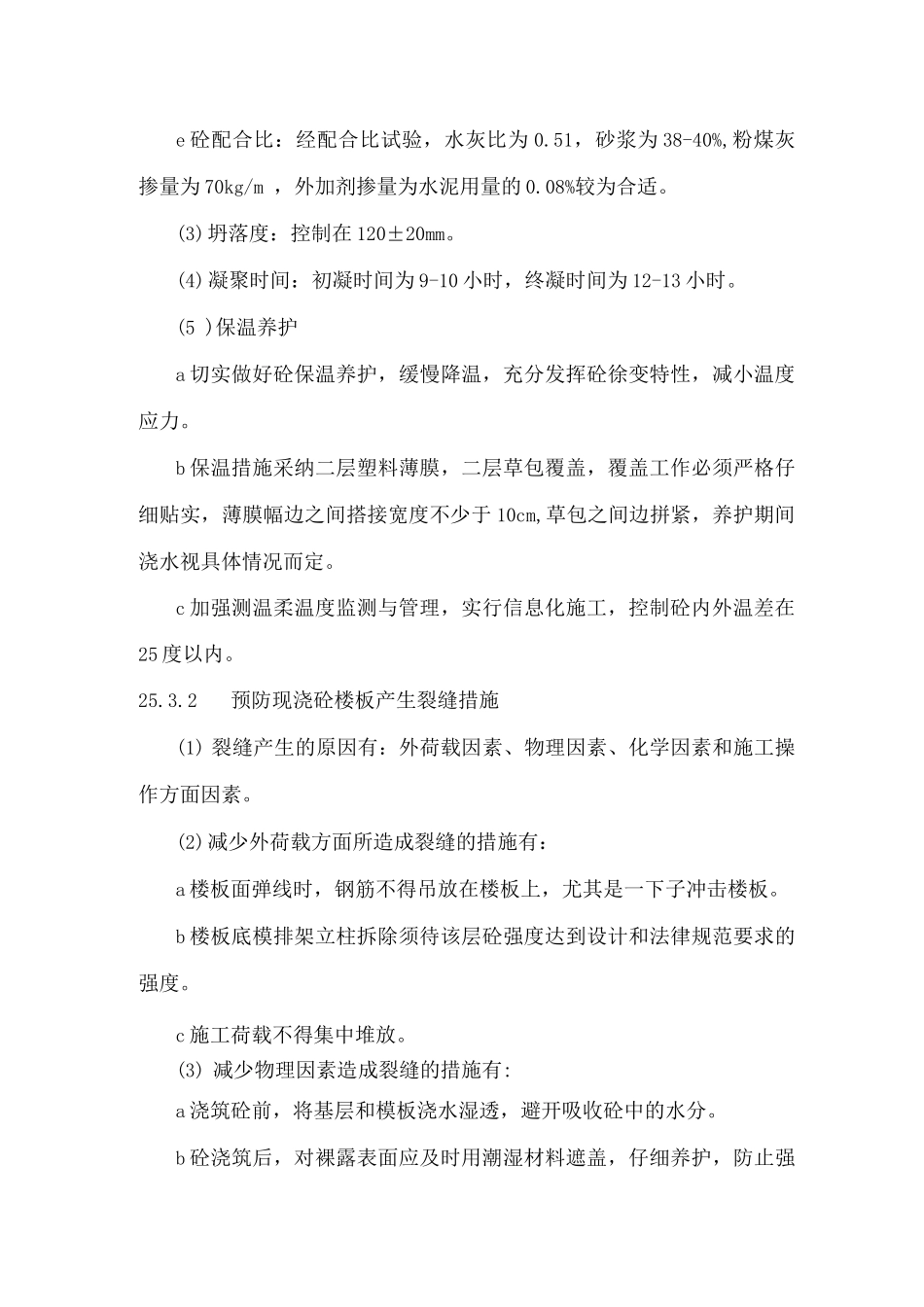

创建无渗漏工程的措施本工程是一座大型综合性商务办公大楼。其建筑工程质量和其它产品质量一样，关系到诸多方面的公共形象。工程质量最突出的是防止渗漏、裂缝问题。现将本工程创建无渗漏工程技术措施叙述如下:25.3.1控制承台砼产生裂缝技术措施(1) 大体积钢筋砼结构引起裂缝的主要原因是水泥水化热的大量积聚，使砼内产生早期温升和后期降温时的内外温差应力作用，高标号砼更宜产生，故施工中实行下列措施来降低温差，防止出现结构裂缝。(2)优化砼配合比a 对于基础承台来说，一般不会很快就增加结构荷载，因此，充分利用砼的中后期强度，可有效地降低水泥用量，选用水化热较低水泥，以降低水泥水化所产生的热量，从而控制大体积砼的温度升高。b 粗骨料选用粒径为 5-40mm 连续级配或 5-15mm，20-40mm 双级配碎石，细骨料选用细度模数 2.50 左右的中砂。严格控制粗细骨料的含泥量，石子控制在 1%以下，黄砂控制在 2%以下，假如含泥量大的话，不仅会增加砼的收缩，而且会引起砼抗拉强度的降低，对砼抗裂不利。c 掺入一定量的磨细粉煤灰，发挥其“滚珠效应”，以改善砼的和易性，提高砼的可泵性，并因此取代部分水泥，降低砼的水化热，而使得砼温升减小。d 掺入具有缓凝、减水作用的 WL-1 型外加剂，以改善砼的性能。加入外加剂后，可延长砼的凝聚时间，实行分层浇筑砼，利用浇筑面散热，并可大大减少施工中出现冷缝的可能性。e 砼配合比：经配合比试验，水灰比为 0.51，砂浆为 38-40%,粉煤灰掺量为 70kg/m ，外加剂掺量为水泥用量的 0.08%较为合适。(3)坍落度：控制在 120±20mm。(4)凝聚时间：初凝时间为 9-10 小时，终凝时间为 12-13 小时。(5 )保温养护a 切实做好砼保温养护，缓慢降温，充分发挥砼徐变特性，减小温度应力。b 保温措施采纳二层塑料薄膜，二层草包覆盖，覆盖工作必须严格仔细贴实，薄膜幅边之间搭接宽度不少于 10cm,草包之间边拼紧，养护期间浇水视具体情况而定。c 加强测温柔温度监测与管理，实行信息化施工，控制砼内外温差在25 度以内。25.3.2预防现浇砼楼板产生裂缝措施(1) 裂缝产生的原因有：外荷载因素、物理因素、化学因素和施工操作方面因素。(2)减少外荷载方面所造成裂缝的措施有：a 楼板面弹线时，钢筋不得吊放在楼板上，尤其是一下子冲击楼板。b 楼板底模排架立柱拆除须待该层砼强度达到设计和法律规范要求的强度。c 施工荷载不得集中堆放。(3) 减少物理因素造成裂缝的措施有:a ...
