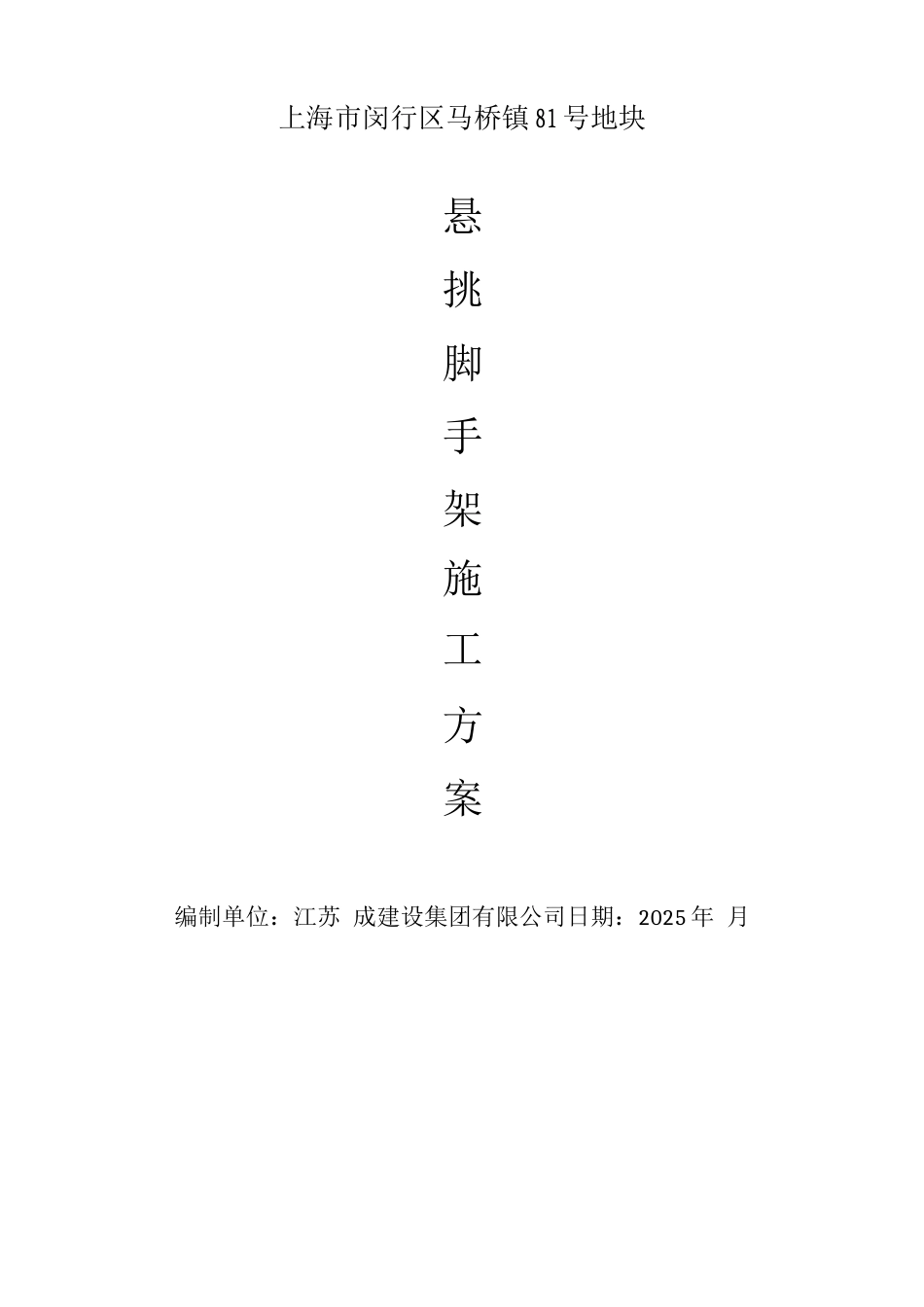

上海市闵行区马桥镇 81 号地块悬挑脚手架施工方案编制单位：江苏 成建设集团有限公司日期：2025 年 月目 录第一节脚手架的编制依据 2第二节脚手架的搭设形式 2第三节悬挑式钢管脚手架的构造要求和技术措施 3第四节卸料平台的搭设 12第五节脚手架的拆除 13第六节搭设技术措施……………………………………………………13第七节脚手架的安全防护措施 17第八节架体的检查验收 20第九节 脚手架的相关验算 23第一节脚手架的编制依据施工图纸现行施工法律规范：《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—21；《施工现场临时用电安全技术法律规范》JGJ46—25；《建筑施工安全检查标准》JGJ59 — 99；《建筑地基基础设计法律规范》GBJ7；《建筑结构荷载法律规范》GBJ9；《混凝土结构设计法律规范》GBJ10。第二节脚手架的搭设形式本工程为上海市闵行区马桥镇 81 号地块工程施工项目，建设地点位于上海闵区, 基地东临昆阳北路，南侧紧临别墅社区，西侧与北侧紧临高尔夫俱乐部。本工程 16#及地下车库为框架结构，桩筏基础，主楼为剪力墙结构，桩承台 基础，结构安全等级为二级，设计等级为乙级，建筑抗震设防烈 7 度。屋面防水 等级为 I 级，建筑物耐火等级为二级，设计合理使用年限为 50 年。总建筑面积为 62836.3m2，其中地上建筑面积为 422.7m2，地下建筑面积 为 20635.6 m2。本工程层高：土 0.0 相当于绝对标高 5.8m。地下室底板面高为-5.35m, 顶板高为 T.5m,层高为 3.85 米,板厚为 250mm，砼为 P6C35；主楼±0.0 以上层高为一层 3.3 米、二层 3.1 米、三层 3.3 m、四层 3.2m、板厚为 180mm，砼为C30；闷顶高度为 12.8m，坡屋顶高度 15.8 米。本工程建筑高度最高檐高度 13.65 米左右，为了不影响施工工期，不等 回填土后搭设脚手架在一层顶板位置采纳悬挑式钢管脚手架。
